Общие данные

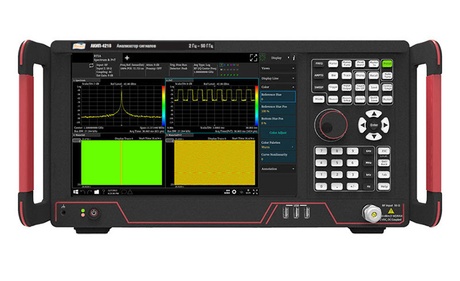

Анализатор спектра векторный АКИП-4218 АКИП™
Многофункциональный анализатор спектра сигналов:
- Обладает превосходным динамическим диапазоном измерений, полосой пропускания анализа, фазовым шумом, амплитудой, низкой погрешностью и высокой скоростью тестирования
- Его максимальная пропускная способность для анализа может составлять до 1,2 ГГц, что соответствует потребностям 5G, радиолокации, оборонных, гражданских и других областей тестирования.
- Частотный диапазон:
2Гц ...3,8 ГГц (опция F03)
2Гц ...9 ГГц (опция F09)
2Гц ...18 ГГц (опция F18)
2Гц ...26 ГГц (опция F26)
2Гц ...40 ГГц (опция F40)
2Гц ...44 ГГц (опция F44)
2Гц ...50 ГГц (опция F50)
- Режим стандартного анализатора спектра (GPSA).
- Режим векторного анализатора спектра (VSA). Полоса анализа 10 МГц (стандартно), 40 МГц …1200 МГц (опционально).
- Режим анализатора спектра в реальном времени (RTSA). Полоса анализа от 200 до 600 МГц в зависимости от опции.
Режим аналоговой демодуляции (ASA),
Режим анализа коэффициента шума (NFM)
Режим анализа фазового шума(PNP)
Режим импульсного анализа (PLM)
Режим анализа IQ (IQA)
- Средний уровень собственных шумов: <-150 дБм
- Фазовый шум: -130 дБн/Гц при отстройке на 1 МГц, несущая 1 ГГц
- Погрешность измерения амплитуды ±0,5 дБ
- Широкий набор программных опций:, измерение мощности, измерение коэффициента шума, измерение фазовых шумов, анализ и демодуляция АМ, ЧМ, ФМ, анализ сигналов цифровых модуляций
- Сенсорный экран, диагональ экрана 30,7 см
- Интерфейсы: USB, LAN, GPIB
- Управление соответствющими командами SCPI для работы пользователя , автоматическая генерация кода дистанционного управления
Технические характеристики
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ | |
| ЧАСТОТНАЯ ХАРАКТЕРИСТИКА В РЕЖИМЕ СТАНДАРТНОГО АНАЛИЗАТОРА СПЕКТРА (GPSA) | Частотный диапазон | 2 Гц ...3,8 ГГц (опция F03) 2 Гц ...9 ГГц (опция F09) 2 Гц ...18 ГГц (опция F18) 2 Гц ...26 ГГц (опция F26) 2 Гц ...40 ГГц (опция F40) 2 Гц ...44 ГГц (опция F44) 2 Гц ...50 ГГц (опция F50) | |
| Частота опорного генератора , Гц | 10*106 | ||
| Основная относительная погрешность частоты опорного генератора | ±1,0x10-7 | ||
| Относительная температурная нестабильность частоты опорного генератора | ±1,0x10-7 при температуре 20°C..30°C | ||
| Погрешность измерения частоты f встроенным частотомером | ±(δ0+δt)*f+0,001* FПО +0,05*·FПЧ+2 Гц+0,5* горизонтальное разрешение), где δ0 – погрешность опорного генератора δt – температурная нестабильность опорного генератора f – индицируемая частота FПЧ – полоса пропускания ПЧ Горизонтальное разрешение = FПО /(число точек развертки – 1) FПО – установленная полоса обзора | ||
| Полоса обзора | 0; 10 Гц … до максимальной частоты в зависимости от опции | ||
| Разрешающая способность по частоте | 2 Гц | ||
| Погрешность установки | ±0,25% FПО + горизонтальное разрешение | ||
| Полоса анализа | Стандартно: 10 МГц опция B25 : 25 МГц опция B40: 40 МГц опция B85: 85 МГц опция B1H: 100 МГц опция B2H: 200 МГц опция B6H: 600 МГц опция B12H: 1,2 ГГц | |||
| Плотность фазовых шумов на опорной частоте 1 ГГц | -96 дБн/Гц при отстройке на 100 Гц -116 дБн/Гц при отстройке на 1 кГц -125 дБн/Гц при отстройке на 10 кГц -125 дБн/Гц при отстройке на 100 кГц -130 дБн/Гц при отстройке на 1 МГц | |||
| Скорость развертки | 1 мкс … 6000 с при нулевой полосе обзора 1 мс … 6000 с при полосе обзора ≥210 Гц | |||
| ПОЛОСА ПРОПУСКАНИЯ | Полоса пропускания фильтра ПЧ (по уровню - 3 дб) | 1 Гц … 3 МГц (шаг 10%) 4, 5, 6, 8, 10, 20 MHz | ||
| Погрешность установки полос пропускания фильтра ПЧ | ±0.05 FПЧ - для FПЧ =1 Гц..3 МГц ±(0,15 FПЧ +0.1) - для 10 МГц< FПЧ ≤ 10 МГц ±±0,2· FПЧ - для FПЧ = 20 МГц | |||
| Коэффициент прямоугольности фильтров ПЧ по уровням -3 дБ и -60 дБ | ≤4.6 - для 1 Гц < FПЧ < 3 МГц | |||
| Полоса пропускания видео | 1 Гц … 3 МГц (шаг 10%) 4, 5, 6, 8, 10, 20 MHz | |||
| УРОВЕНЬ | Диапазон измерения | От DANL до +30 дБм | ||
| Опорный уровень | от -170 дБм до +30 дБм | |||
| Пределы допускаемой абсолютной погрешности измерения уровня мощности входного сигнала | ± 0,4 дБ (опорная частота 100 МГц) ± 0, дБ + неравномерность АЧХ (в диапазоне частот отличных от 100 МГц до максимальной частоты в зависимости от выбранной опции) | |||
| *Параметры нормируются при следующих условиях: Частота 100 МГц Входной уровень от -10 дБм; Полоса пропускания ПЧ = 30 кГц | ||||
| Пределы допускаемой относительной погрешности при измерении мощности, относительно 500 кГц, из- за переключения полос пропускания | ±0.2 dB | |||
| Аттенюатор стандартный | 0 … 72 дБ, шаг 2 дБ Пределы допускаемой абсолютной погрешности измерений уровня мощности при установке ±0.5 dB, затухание < 40 дБ, ±1.2 dB, затухание ≥ 40 дБ, ±3.0 dB, затухание ≥60 дБ | |||
| Аттенюатор электронный (опция 4218-EA3) | 0 … 30 дБ шаг 1 дБ в диапазоне частот 9кГц…3,8 ГГц | |||
| Максимальный входной уровень | +30 дБм | |||
| КСВН по входу | Диапазон частот 10 МГц…10 ГГц 10 ГГц…26,5 ГГц 26,5 ГГц…50 ГГц | ≤ 1,5 ≤ 1,8 ≤ 2,0 | ||
| Параметры нормируются при следующих условиях: предусилитель выключен, опорный уровень 0 дБм. | ||||
| СРЕДНИЙ УРОВЕНЬ СОБСТВЕННОГО ШУМА (DANL) | Диапазон частот | с опциями F50,B40 | ||
| С выключенным предусилителем | С включенным предусилителем | |||
| 2 Гц…9 кГц
9 кГц…100 кГц 100 кГц…10 МГц 10 МГц…1 ГГц 1 ГГц…2 ГГц 2 ГГц…3 ГГц 3 ГГц…3,8 ГГц 3,8 ГГц…9 ГГц 9 ГГц…18 ГГц 18 ГГц…26,5 ГГц 26,5 ГГц…40 ГГц 40 ГГц…44 ГГц 44 ГГц…50 ГГц | -150 дБм -148 дБм -147 дБм -145 дБм -145 дБм -140 дБм -135 дБм -130 дБм -127 дБм -124 дБм | -162 дБм -162 дБм -161 дБм -158 дБм -156 дБм -154 дБм -152 дБм -150 дБм -148 дБм -144 дБм | ||
| Параметры нормируются при следующих условиях: аттенюатор 0 дБ, ПЧ 1 Гц, обнаружение – Sample, усреднение LogTimes ≥ 100 | ||||
| НЕРАВНОМЕРНОСТЬ АЧХ, (ОПОРНАЯ ЧАСТОТА 100 МГЦ) | Диапазон частот | с опциями F50, B40 | ||
| С выключенным предусилителем | С включенным предусилителем | |||
| 2 Гц…9 кГц 9 кГц…100 кГц 100 кГц.. 20 МГц 20 МГц…2 ГГц 2 ГГц…3,8 ГГц 3,8 ГГц…10 ГГц 10 ГГц…13,6 ГГЦ 13,6 ГГЦ…18 ГГц 18 ГГЦ…26,5 ГГц 26,5 ГГц…35 ГГц 35 ГГц…44 ГГц 44 ГГц…50 ГГц | ±0,5 дБ ±0,5 дБ ±0,5 дБ ±0,8 дБ ±2,0 дБ ±2,5 дБ ±2,5 дБ ±2,5 дБ ±3,5 дБ ±3,5 дБ ±3,8 дБ | ─
─ ±1,0 дБ ±1,0 дБ ±1,1 дБ ±2,8 дБ ±3,0 дБ ±3,5 дБ ±3,7 дБ ±4,0 дБ ±4,2 дБ ±4,5 дБ | ||
| Параметры нормируются при следующих условиях: аттенюатор 10 дБ, преселектор настроен на центр, выборка при температуре от 20°C до 30°C) | ||||
| ГАРМОНИЧЕСКИЕ И ИНТЕРМОДУЛЯЦИОН НЫЕ ИСКАЖЕНИЯ | Точка компрессии усиления на 1 дБ | |||
| Диапазон частот | Максимальный уровень на смесителе | |||
| 20 МГц…100 МГц
>100 МГц…1 ГГц 1 ГГц…3,8 ГГц 3,8 ГГц…9 ГГц 9 ГГц…44 ГГц 44 ГГц…50 ГГц | -5 дБм
≥0 дБм ≥+2 дБм ≥+1 дБм ≥+3 дБм ≥+3 дБм | |||
| *Параметры нормируются при следующих условиях: двух тоновый сигнал, предусилитель выключен, аттенюатор 0 дБ | ||||
| Уровень остаточных сигналов комбинационных частот | ＜-100 дБм Параметры нормируются при следующих условиях: частота ＜ 9ГГц, вход нагружен на согласованную нагрузку 50 Ом, аттенюатор 0 дБ | |||
| Уровень гармонических искажений 2-го порядка при уровне на смесителе -30 дБм | 10 МГц …500 МГц -60dBc 500 МГц…22 ГГц -70dBc | |||
| Относительный уровень интермодуляционных искажений 3-го порядка | 20 МГц…400 МГц: +9 дБм >400 МГц: +12 дБм *Параметры нормируются при следующих условиях: Входной уровень -20 дБм, интервал частот1 МГц, предусилитель выключен | |||
| УРОВЕНЬ ПОДАВЛЕНИЯ КАНАЛОВ ПРИЕМА ЗЕРКАЛЬНЫХ | Уровень каналов приема зеркальных частот, дБ относительно несущей | Уровень смесителя | Уровень подавления | |
| -10 дБм | -65 дБс | |||
| ЧАСТОТ И ПРОМЕЖУТОЧНЫХ ЧАСТОТ | Уровень каналов приема сигнала промежуточной частоты (ПЧ) | -10 дБм | -75 дБс | |
| ХАРАКТЕРИСТИКИ ОТОБРАЖЕНИЯ | Типы отображаемых шкал | Логарифмическая шкала LOG:, 10 делений с шагом от 0,1 до 20 дБ | ||
| Линейная шкала LIN :0 делений, от 0 до опорного уровня | ||||
| Единицы измерения | Bm, dBmV, dBμV, dBmA, dBμA, V, W, A | |||
| Количество точек дисплея | 1001 | |||
| Диапазон установки числа точек развертки | 101 … 10001 | |||
| Количество графиков | 6 | |||
| Операции над графиками | Очистка, удержание максимума, удержание минимума, усреднение | |||
| Тип детектора | Положительный пик, отрицательный пик, Нормальный, выборка, усреднение (Log / RMS /V) | |||
| Число маркеров | 12 | |||
| Функции маркера | Нормализация, ∆ -диапазон, шум, функции полосы пропускания | |||
| ВЕКТОРНЫЙ АНАЛИЗ (ОПЦИЯ VSA) | Режимы отображений | Диаграмма созвездий, диаграмма спектра, векторная диаграмма, Режимы отображения временная область EVM, eye диаграмма, временная область IQ | ||
| Типы демодуляции | FSK: 2FSK, 4FSK, 8FSK, 16FSK, MSK | |||
| PSK:BPSK, QPSK, OQPSK, 兀/4DQPSK, 8PSK | ||||
| QAM:16, 32, 64, 128, 256, 512, 1024 | ||||
| ASK:2-ASK, APSK16. APSK32 | ||||
| Типы фильтров | Фильтр с повышенным косинусом Найквиста, фильтр корня из повышенного косинуса, фильтр Гаусса, фильтр байпас | |||
| Величина векторной ошибки (EVM) цифровой I/Q модуляции | ≤ 0.8% Параметры нормируются при следующих условиях: Тип модуляции: QPSK; Частота символов: 1 МГц; Центральная частота: 1 ГГц; Фильтр: фильтр корня из повышенного косинуса Q = 0,35; Входная мощность: -10 дБм; Опорный уровень: 0 дБм. Минимальная длина символа: 200. П | |||
| Результаты измерений: | Амплитуда вектора ошибки, ошибка амплитуды, ошибка фазы, ошибка смещения I/Q, мощность канала | |||
| Полоса анализа | Стандартно: 10 МГц опция B25:25 МГц опция B40: 40 МГц опция B85: 85 МГц опция B1H: 100 МГц опция B2H: 200 МГц опция B6H: 600 МГц опция B12H: 1,2 ГГц | |||
| Глубина памяти | 4 Гвыборок | |||
| АНАЛИЗ В РЕАЛЬНОМ ВРЕМЕНИ (ОПЦИЯ RTSA) | Тип детектора в режиме реального времени | Положительный пик, Отрицательный пик, Дискретизация, Усреднение | ||
| Тип детектора в режиме реального времени | Положительный пик, Отрицательный пик, Дискретизация, Усреднение | |||
| Количество графиков | 9 | |||
| Типы графиков | Очистка записи, удержание максимума, удержание минимума, усреднение | |||
| Число маркеров | 12 | |||
| Функции маркера | Нормализация, ∆ -диапазон, шум, функции полосы пропускания | |||
| Пределы допускаемой относительной погрешности измерения мощности | 0,5 дБ | |||
| Количество точек по частоте | 821 | |||
| Оконные функции | Окна Ханнинг, Блэкмэн, Прямоугольные окна, С плоской вершиной , Окна Kaiser, Окна Goss | |||
| Типы запуска | Свободный запуск, питание, радиочастотный пакет, видео, внешний, циклический, (FMT) | |||
| Минимальная длительность точки для гарантированного анализа 100% POI | <1мкс (в полосе пропускания ≥600 МГц) | |||
| Скорость БПФ | 1464843 FFT/c (в полосе пропускания ≥85 MГz) | |||
| Динамический диапазон без паразитных составляющих SFDR | <-60 дБc | |||
| Максимальная частота дискретизации | Полоса анализа * 1,25 | |||
| Полоса анализа | Стандартно: 10 МГц опция B25 : 25 МГц опция B40: 40 МГц опция B85: 85 МГц опция B1H: 100 МГц опция B2H: 200 МГц опция B6H: 600 МГц | |||
| Разрешающая способность по полосе применительно к окну Кайзера (обеспечивается 6 RBW для каждого окна) | Полоса анализа | RBW1, RBW2, RBW3, RBW4, RBW5, RBW6 | ||
| 600 МГц | 1.5 MГц …47.0 МГц | |||
| 200 МГц | 489 кГц… 15.7 МГц | |||
| 160 МГц | 391 кГц… 12.6 МГц | |||
| 85 МГц | 208 кГц …6.7 MГц | |||
| 40 МГц | 98 кГц …3.2 MГц | |||
| 20 МГц | 49 кГц …1.6 MГц | |||
| Режимы отображения | Нормальный, график плотности, спектрограмма, плотность + спектр, время мощности (PvT), время мощности + спектр, время мощности + спектр | |||
| Отображение режима Density (Спектральная плотность) | ||||
| Диапазон плотности | 0...100% с шагом 0,001% | |||
| Мин. полоса обзора | 1 кГц | |||
| Персистенция | 0, 30 мс до 10 с ( с шагом 1 мс) | |||
| Тоны отображения | Теплый, холодный, оттенки серого, радар | |||
| Время захвата | 30 мс | |||
| Отображения графика спектрограмм (Spectrogram) | ||||
| Максимальное количество отображаемых точек (глубина памяти) | 10000 | |||
| Динамический диапазон цветовой температуры | 256 дБ | |||
| Минимальное время захвата | 102,4 мкс | |||
| Режим PvT (Распределение мощности во времени) | ||||
| Максимальный диапазон частот анализа | 10/25/40/85/160/200/600 МГц (зависит от опций) | |||
| Тип детектора | Положительный пик, Отрицательный пик, Дискретизация, Усреднение | |||
| Число маркеров | 12 | |||
| Максимальное время захвата | 40 с | |||
| Минимальное время захвата | 202 с | |||
| Минимальная длительность обнаруживаемого сигнала | 1,33 нс | |||
| Запуск по частотной маске | ||||
| Диаграмма запуска | Спектральная плотность, спектрограмма, обычная | |||
| Разрешение запуска | 0,5 дБ | |||
| Критерии запуска | По входу, по выходу, внутренний , внешний, вход-выход, выход- вход | |||
| ВХОДЫ ВЫХОДЫ | ВЧ-вход | Опция F03/F09/F18: N-Type,Female Опция F26: NMD 3.5mm Male Опция F40/F44/F50 : NMD 2.4 mm,Male | ||
| Выход источника опорного сигнала | BNC-тип , амплитуда: 5±2 дБм, частота 10 МГц. | |||
| Вход источника опорного сигнала | BNC-тип ,амплитуда: 5±2 дБм, частота 10 МГц. | |||
| Входы внешнего запуска 1 и 2 | BNC-тип, входной уровень 0…5 В(TTL) | |||
| Выходы внешнего запуска 1 и 2 | BNC-тип, выходной уровень 0…5 В(TTL) | |||
| Интеллектуальный источник шума | M16IP40 d[jl ds[jl | |||
| Привод источника шума, | BNC-тип, выходной уровень 28±1B(ON),＜1B(OFF) | |||
| ОБЩИЕ ДАННЫЕ | Дисплей | Сенсорный емкостной ЖК, 30,7 см, 1280*1280 | ||
| Память внутренняя | ≥160Гб | |||
| Напряжение питания | 220..250 В/50..60 Гц | |||
| Потребляемая мощность | 450 Вт макс. (стандартная конфигурация устройства) | |||
| Условия эксплуатации | 0…+50 °С | |||
| Габаритные размеры | 426х222х538 мм | |||
| Вес | 35 кг | |||
