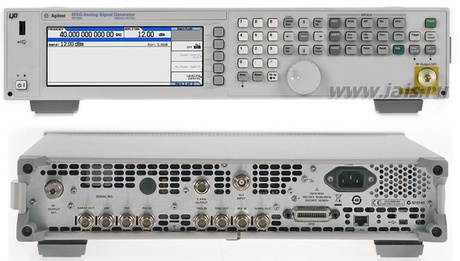

N5183A-520. Генератор сигналов

Генератор N5183A серии MXG обладает характеристиками, которые требуются при решении множества задач широкополосных измерений. Прибор выполнен в компактном корпусе высотой 2U, что делает его действительно полезным инструментом для применения в испытаниях при производстве СВЧ компонентов и систем, включая замену гетеродина, проверку усилителя на лампе бегущей волны и антенные измерения.

Мощность для компенсации потерь в системе

Каждый инженер, работающий в области СВЧ, знает, что при увеличении частоты возникают потери мощности в кабелях, переключателях, фильтрах и других компонентах испытательной системы. Аналоговый генератор сигналов N5183A серии MXG обеспечивает +18 дБм до 20 ГГц, чтобы компенсировать эти потери и обеспечить достаточную мощность для испытуемого устройства.

Повышение производительности
Требования производственного плана обязывают, чтобы современные испытательные системы обеспечивали высокую производительность измерения. Генератор сигналов N5183A серии MXG обеспечивает выдачу быстрых надежных стимулов с временем переключения частоты менее 900 мкс (типично менее 600 мкс) и временем переключения амплитуды менее 5 мс (типично менее 2 мс) в режиме цифрового ступенчатого свипирования.

Диапазон частот

Опция 520: от 100 кГц до 20 ГГц
Опция 532: от 100 кГц до 32 ГГц
Опция 540: от 100 кГц до 40 ГГц

Разрешающая способность: 0,01 Гц
Сдвиг фазы: регулируется с номинальным приращением 0,01°.

Время переключения частоты
Режим SCPI (с Опцией UNZ): < 1,15 мс, 750 мкс (тип.)
Свипирования по списку/пошаговое: < 5 мс, с опцией UNZ: < 900 мкс, 600 мкс (тип.)

Нестабильность частоты (Старение + температурная зависимость + зависимость от напряжения сети)
Внутренний опорный генератор, старение <±1 х 10-6/год
Температурный коэффициент ±1х10-6от0до55°С(тип.)
Влияние напряжения сети питания ±0,1 х 10-6 для изменения +5% -10% (ном.)

Выход опорного сигнала
Частота: 10 МГц
Уровень: > +4 дБм (ном.) на нагрузке 50 Ом

Вход внешнего опорного сигнала
Фиксированная частота Перем. частота (опция 1ER)
Входная частота 10 МГц от 1 до 50 МГц
Полоса захвата ±10 МГц
Уровень > -3,5 до 20 дБм (ном. значение)
Импеданс 50 Ом (ном.)

Цифровое свипирование
Режимы работы: пошаговое свипирование (с равномерным шагом или по логарифмическому закону)
Свипирование по списку (произвольный список значений частот).
Возможно также одновременное свипирование по уровню.
Диапазон свипирования: в пределах полосы рабочих частот прибора
Время выдержки: от 100 мкс до 100 с
Число точек:
- от 2 до 65535 (пошаговое свипирование)
- от 1 до 1601 (свипирование по списку)
Закон свипирования: линейный или логарифмический
Запуск: автоматический, от клавиши запуска, внешний, по таймеру, по шине (GPIB, LAN, USB)

Выходная мощность (дБм): от – 90 дБм до + 18 дБм
Разрешение: 0,01 дБ
Шаговый аттенюатор (опция 1Е1): от 0 до 115 дБ, шаг 5 дБ
Абсолютная погрешность уровня (с опцией 1Е1): мин. 0,7 дБ
Чистота спектра
Однополосный фазовый шум (при отстройке на 20 кГц): от –83 дБс/Гц до –128 дБс/Гц
Аналоговая модуляция: частотная, импульсная, амплитудная, фазовая
Дистанционное программирование

Интерфейсы
- GPIB: IEEE-488.2,1987 г. с функциями приёмника и передатчика
- LAN: 100Base-T, совместимость с классом С стандарта LXI
- USB: версия 2.0

Язык программирования
- SCPI, версия 1997.0

Требования к электропитанию
Сеть переменного тока от 100 до 120 В, от 50 до 60 Гц
Сеть переменного тока от 220 до 240 В, от 50 до 60 Гц
Потребляемая мощность 250 Вт максимум

Диапазон рабочих температур от 0 до 55 °С
Диапазон температур хранения от – 40 до + 70 °С

Память
Распределена между данными состояния прибора, файлами данных пользователя, файлами списка свипирования, последовательностей сигнала и другими файлами. В N5183А MXG доступно 512MB флэш-памяти. В зависимости от того, как используется эта память, может быть запомнено до 1000 состояний прибора

Масса: не более 13,8 кг (30 фунтов) без упаковки; не более 28,4 кг (62 фунта) в упаковке
Габаритные размеры (В х Ш х Г): 103 х 426 х 432 мм (4,07 х 16,8 х 17 дюймов)

• прибор
• сетевой шнур
• руководство по эксплуатации
