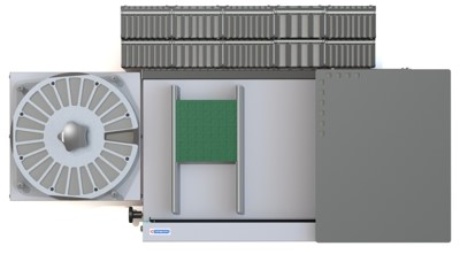

SMP-330. Установщик компонентов «Практичная конфигурация» с длинным столом
Версия для печати
- Общие данные SMP-330
- Технические характеристики SMP-330
- Комплектность SMP-330
- Дополнительные материалы SMP-330
- Примечание SMP-330
Общие данные SMP-330
Технические характеристики SMP-330

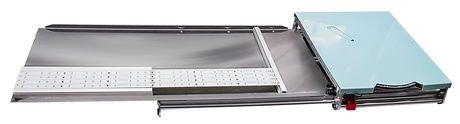

- Рабочий стол MC 330 L:
Зона монтажа мин. / макс: 350 х 255 мм ±5 / 600 х 255 мм ±5
Габариты печатной платы при поперечной установке магнитных направляющих мин. / макс.: 330 х 260 мм ±5 / 575 х 255 мм ±5
Габариты печатной платы при продольной установке магнитных направляющих: макс. 600 х 215 мм ±5
Зазор между платой толщиной 1,5мм и нижней кромкой подвижного упора при установке на магнитных направляющих высотой 12 мм: 10 мм ±1
Зазор между платой толщиной 1,5мм и нижней кромкой подвижного упора при установке на магнитных направляющих высотой 17 мм: 4 мм ±1
Производительность (зависит от квалификации оператора): 300 – 600 компонентов в час,
Габаритные размеры изделия мин. / макс: 633 х 330 х 75 мм ±5 / 900 х 330 х 75 мм ±5
Вес изделия: 7,7 кг ±10%
ПКO-3 Платформа для установки трех кассетных питателей:
Габаритные размеры: 305 х 120 х 13,5 мм
Число мест для питателей: 3 шт
Вес: 0,5 кг
КО-8.8 Кассетный двухъярусный питатель для обрезков лент 8 мм на 16 лент:
Габаритные размеры: 122 х 99 х 63 мм
Ширина ленты с SMD: 8 мм
Число мест для лент SMD: 16 шт
Вес: 0,43 кг
КО-12.6 Кассетный двухъярусный питатель для обрезков лент 12 мм на 12 лент:
Габаритные размеры: 122 х 99 х 63 мм
Ширина ленты с SMD: 12 мм
Число мест для лент SMD: 12
Вес: 0,43 кг
КО-16.4 Кассетный двухъярусный питатель для обрезков лент 16 мм на 8 лент:
Габаритные размеры: 122 х 99 х 63 мм
Ширина ленты с SMD: 16 мм
Число мест для лент SMD: 8
Вес: 0,43 кг
Комплектность SMP-330
| Наименование | Кол-во |
| Рабочий стол MC 330 L | 1 шт. |
| МН-17.12 магнитная направляющая | 2 шт. |
| встроенный сменный карусельный питатель на 24 ячейки | 1 шт. |
| ПКO-3 платформа для установки трех кассетных питателей | 1 шт. |
| КО-8.8 кассетный двухъярусный питатель для обрезков лент 8мм на 16 лент | 1 шт. |
| КО-12.6 кассетный двухъярусный питатель для обрезков лент 12 мм на 12 лент | 1 шт. |
| КО-16.4 кассетный двухъярусный питатель для обрезков лент 16мм на 8 лент | 1 шт. |
Дополнительные материалы SMP-330
Примечание SMP-330
Цена на изделие "SMP-330. Установщик компонентов «Практичная конфигурация» с длинным столом" приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции "SMP-330. Установщик компонентов «Практичная конфигурация» с длинным столом" уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru.
