SMP-330. Установщик компонентов «Универсальная конфигурация» с длинным столом
Версия для печати
- Общие данные SMP-330
- Технические характеристики SMP-330
- Комплектность SMP-330
- Дополнительные материалы SMP-330
- Примечание SMP-330
Общие данные SMP-330
Установщик SMP-330 предназначен для оптимального оснащения рабочего места монтажника SMD компонентов.

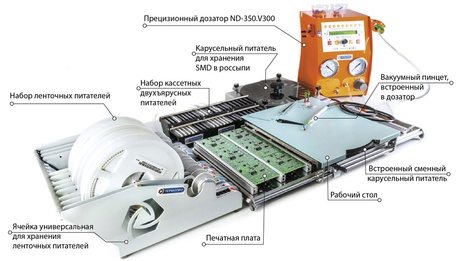

Ручной установщик SMD компонентов обеспечивает проведение ручных операций по нанесению паяльной пасты или адгезива методом дозирования и установке SMD компонентов путем переноса из питателей с помощью вакуумного пинцета.
Органайзер монтажника SMD компонентов может быть скомплектован:
- под задачи мелкосерийного производства печатных узлов
- для монтажа единичных прототипов печатных узлов
путем подбора и быстрой замены питателей для хранения SMD компонентов.
Установщик может быть оснащен различными типами питателей для подачи компонентов из лент различной ширины или россыпи.

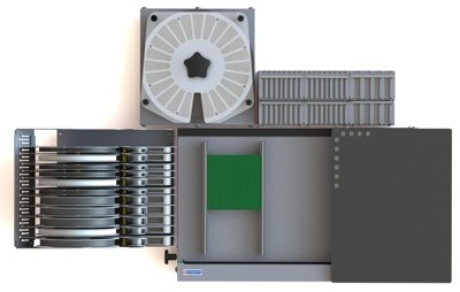

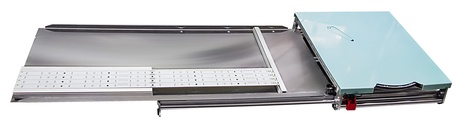

Данная конфигурация оснащена рабочим столом увеличенной длины.
Технические характеристики SMP-330
Рабочий стол MC 330 L:
Зона монтажа мин. / макс: 350 х 255 мм ±5 / 600 х 255 мм ±5
Габариты печатной платы при поперечной установке магнитных направляющих мин. / макс.: 330 х 260 мм ±5 / 575 х 255 мм ±5
Габариты печатной платы при продольной установке магнитных направляющих: макс. 600 х 215 мм ±5
Зазор между платой толщиной 1,5мм и нижней кромкой подвижного упора при установке на магнитных направляющих высотой 12 мм: 10 мм ±1
Зазор между платой толщиной 1,5мм и нижней кромкой подвижного упора при установке на магнитных направляющих высотой 17 мм: 4 мм ±1
Производительность (зависит от квалификации оператора): 300 – 600 компонентов в час,
Габаритные размеры изделия мин. / макс: 633 х 330 х 75 мм ±5 / 900 х 330 х 75 мм ±5
Вес изделия: 7,7 кг ±10%
ППК-16 ячейка универсальная для хранения ленточных питателей:
Габаритные размеры: 260 х 340 х 145 мм
Число мест питателей 8 мм: 16
Вес: 1,7 кг
ПК-8 ленточный питатель для лент 8 мм с smd:
Габаритные размеры: 335 х 122 х 15 мм
Ширина ленты с SMD: 8 мм
Диаметр катушки: 180 мм (7”)
Вес: 0,38 кг
ПК-12 ленточный питатель для лент 12мм с smd:
Габаритные размеры: 335 х 122 х 18 мм
Ширина ленты с SMD: 12 мм
Диаметр катушки: 180 мм (7”)
Вес: 0,4 кг
ПК-16 ленточный питатель для лент 16 мм с smd:
Габаритные размеры: 335 х 122 х 22 мм
Ширина ленты с SMD: 16 мм
Диаметр катушки: 180 мм (7”)
Вес: 0,43 кг
ПКO-3 Платформа для установки трех кассетных питателей:
Габаритные размеры: 305 х 120 х 13,5 мм
Число мест для питателей: 3 шт
Вес: 0,5 кг
КО-8.8 Кассетный двухъярусный питатель для обрезков лент 8 мм на 16 лент:
Габаритные размеры: 122 х 99 х 63 мм
Ширина ленты с SMD: 8 мм
Число мест для лент SMD: 16 шт
Вес: 0,43 кг
КО-12.6 Кассетный двухъярусный питатель для обрезков лент 12 мм на 12 лент:
Габаритные размеры: 122 х 99 х 63 мм
Ширина ленты с SMD: 12 мм
Число мест для лент SMD: 12
Вес: 0,43 кг
КО-16.4 Кассетный двухъярусный питатель для обрезков лент 16 мм на 8 лент:
Габаритные размеры: 122 х 99 х 63 мм
Ширина ленты с SMD: 16 мм
Число мест для лент SMD: 8
Вес: 0,43 кг
Комплектность SMP-330
| Наименование | Кол-во |
| Рабочий стол MC 330 L | 1 шт. |
| МН-17.12 магнитная направляющая | 2 шт. |
| встроенный сменный карусельный питатель на 24 ячейки | 1 шт. |
| ППК-16 ячейка универсальная для хранения ленточных питателей | 1 шт. |
| ПК-8 ленточный питатель для лент 8 мм с smd | 1 шт. |
| ПК-12 ленточный питатель для лент 12мм с smd | 1 шт. |
| ПК-16 ленточный питатель для лент 16 мм с smd | 1 шт. |
| ПКO-3 платформа для установки трех кассетных питателей | 1 шт. |
| КО-8.8 кассетный двухъярусный питатель для обрезков лент 8мм на 16 лент | 1 шт. |
| КО-12.6 кассетный двухъярусный питатель для обрезков лент 12 мм на 12 лент | 1 шт. |
| КО-16.4 кассетный двухъярусный питатель для обрезков лент 16мм на 8 лент | 1 шт. |
