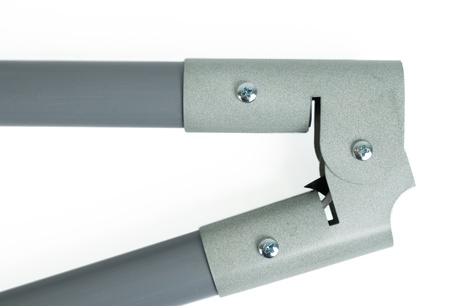

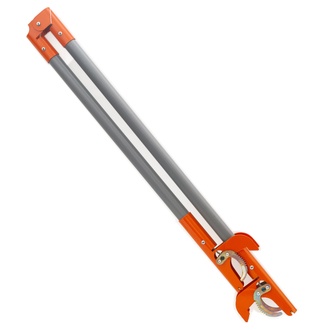

ШУ-01-006Р. Шунт нормативный
Версия для печати
- Назначение ШУ-01-006Р
- Технические характеристики ШУ-01-006Р
- Особенности ШУ-01-006Р
- Комплектность ШУ-01-006Р
- Дополнительные материалы по ШУ-01-006Р
- Примечание
Назначение ШУ-01-006Р

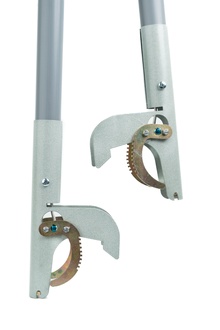

ШУ-01-006Р предназначен для проверки электрических рельсовых цепей железных дорог с шириной колеи 1520 мм на шунтовую чувствительность. Шунт ШУ-01-006Р является модификацией шунта ШУ-01-006 (468261.003ТУ), отличается усовершенствованной зубчатой контактной системой.
Технические характеристики ШУ-01-006Р
| Наименование параметра | Значения |
| Значения тока через шунт, А | 0,2…20 |
| Расстояние между рельсами, мм | 1512...1548 |
| Электрическое сопротивление переменному току частотой 25…780 Гц в диапазоне температур от минус 30°С до плюс 40 °С | 0,06 ± 0,003 |
| Сопротивление изоляции между корпусом и цепью прохождения тока, МОм | не менее 2 |
| Габаритные размеры, мм | 1742 х 60 х 140 |

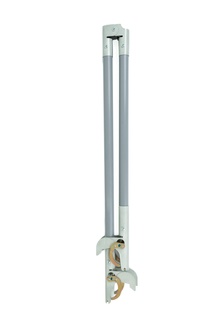

| Длина в сложенном состоянии, мм | 950 |
| Масса не более, кг | 2 |
Особенности ШУ-01-006Р
По сравнению с шунтом ШУ-01М-00 токовый шунт ШУ-01-006Р имеет следующие преимущества:
1. Надежную контактную систему
2. Стабильное ( в диапазоне температур от минус 30 до плюс 40 град. С) сопротивление шунта равное 0,06 ± 0,003 Ом
3. В 1,5 раза меньшую индуктивность шунта, что обеспечивает стабильность характеристик в диапазоне частот (особенно при работе в тональных рельсовых цепях)
Комплектность ШУ-01-006Р
1. Шунт - 1 шт.
2. Паспорт - 1 шт.
Дополнительные материалы по ШУ-01-006Р
Примечание
Цена на изделие " Шунт нормативный ШУ-01-006Р" приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции " Шунт нормативный ШУ-01-006Р" уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru.
