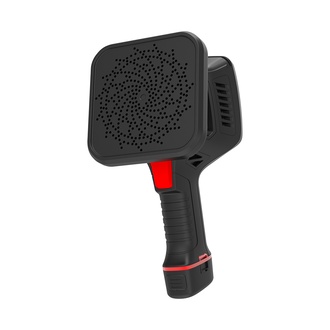

Seviral ВАД-234. Визуально-акустический дефектоскоп
Версия для печати
- Общие данные
- Технические характеристики
- Комплектность
- Дополнительные материалы
- Примечание
Общие данные
Визуально-акустический дефектоскоп Seviral ВАД-234 — это современный диагностический инструмент, который делает «слышимое» видимым. Благодаря цифровой матрице из 234 микрофонов она в реальном времени визуализирует источники ультразвука, позволяя быстро и точно обнаруживать утечки газов, вакуума, а также опасные частичные разряды в электрооборудовании.
Ключевые особенности:
- Мощная акустическая матрица: 234 цифровых кремниевых микрофона обеспечивают высокую чувствительность (-26 дБFS).
- Широкая полоса частот: Диапазон 2 кГц – 100 кГц охватывает все ключевые диагностические ультразвуковые сигналы.
- Превосходная точность: Погрешность локализации источника звука составляет менее 0,05 м на расстоянии 1 метра.
- Режим обнаружения утечек газа: не просто находит утечку, но и оценивает объем потерь и финансовые затраты.
- Режим обнаружения частичных разрядов (ЧР): автоматически идентифицирует тип разряда (точечный, плавающий, поверхностный) и строит графики PRPD для углубленного анализа.
- Яркий 5-дюймовый дисплей: читаем при прямом солнечном свете, 8 цветовых палитр для наглядной визуализации.
- Дистанционная передача данных: Поддержка Wi-Fi и 4G для удаленной передачи изображений и видео в реальном времени на ПК или смартфон.
- Встроенная навигация: GPS автоматически добавляет геолокацию к каждому снимку.
- Долгая автономность: работает более 2 часов от съемного аккумулятора, возможно использование автомобильного зарядного устройства.
- Прочный корпус: Защита по стандарту IP54 (пыль и брызги).
- Широкий температурный диапазон: Рабочие условия от -20°C до +55°C.
- Портативность: Вес всего 900 г, эргономичная конструкция.
Области применения:
- Энергетика и электротехника: Диагностика частичных разрядов в ЛЭП, подстанциях, распределительных устройствах, силовых кабелях.
- Транспортировка, добыча и хранение газа: Применяется для выявления неконтролируемых утечек газа, обеспечивая безопасность и эффективность работы газовых систем.
- Промышленность: Эффективно обнаруживает утечки газа и сжатого воздуха, что способствует снижению потерь и повышению производительности оборудования.
- Предиктивное обслуживание: Раннее выявление механических дефектов (трение, кавитация) в подшипниках, насосах, компрессорах.
Технические характеристики
| Параметр | Значение | |
| Акустические параметры | ||
| Микрофоны | Матрица из 234 цифровых кремниевых МИК | |
| Чувствительность микрофонов | -26 дБFS@1 кГц | |
| Полоса частот | 2 кГц ~ 100 кГц | |
| Дальность | 0.3 - 200 м (зависит от мощности источника сигнала) | |
| Отображение интенсивности звука | По наивысшей точке | |
| Режим акустического обнаружения | Режим обнаружения утечек газа, режим обнаружения частичных разрядов | |
| Частота обновления изображения | 25 Гц | |
| Максимальный уровень звукового давления | 120 дБ | |
| Минимальный уровень звукового давления для визуализации | <20 дБ SPL, зависит от частоты | |
| График PRPD | Поддерживается | |
| Частота акустической дискретизации | 200 кГц | |
| Погрешность локации | <0.05 м при 1 м - 40 кГц | |
| Отображение потерь от утечки газа | Поддерживается | |
| Отображение объема утечки газа | Поддерживается | |
| Отображение уровня утечки газа | Поддерживается | |
| Обнаружение частичных разрядов | Поддерживается | |
| Идентификация типа частичного разряда | Точечный разряд, плавающий разряд, поверхностный разряд, разряд от частиц | |
| Камера | ||
| Фокусное расстояние объектива видимого света | 2,7 мм | |
| Угол обзора | 66° | |
| Максимальный размер изображения | 2592 × 1944 | |
| Разрешение изображения | 800 х 480 | |
| Разрешение видео | 800 х 480 | |
| Режим фокусировки | Фиксированный фокус | |
| Отображение изображения | ||
| Дисплей | 5-дюймовый дисплей с читаемостью на солнце, 800×480 пикселей | |
| Цветовая палитра | Восемь цветовых палитр, включая Железо-красный/Серый/Обратный железо-красный/Обратный серый. | |
| Передача данных | ||
| Wi-Fi | Поддерживает передачу изображений на телефоны/компьютеры через Wi-Fi. | |
| 4G | Поддерживает удаленную передачу изображений в реальном времени на телефоны/компьютеры через 4G. | |
| Bluetooth | Поддерживает запись и воспроизведение через Bluetooth-гарнитуры. | |
| Передача по USB | Передача изображений с SD-карты устройства на ПК с помощью USB. | |
| GPS | ||
| GPS | Встроенный GPS автоматически добавляет информацию о местоположении к изображению. | |
| Хранение изображений | ||
| Носитель | Карта памяти SD 32 ГБ (высокоскоростная). | |
| Формат изображения | .jpg | |
| Формат видео | .mp4 | |
| Система питания | ||
| Тип аккумулятора | Съемный перезаряжаемый литиевый аккумулятор | |
| Напряжение питания | 12 В постоянного тока | |
| Время работы от аккумулятора | При 25°C, при обычном использовании >2 часов | |
| Физические параметры | ||
| Вес | 800 г | |
| Размеры | 133 × 147 × 271 мм | |
| Параметры условий эксплуатации | ||
| Рабочая температура | -20°C ~ 55°C | |
| Температура хранения | -40°C ~ 70°C | |
| Влажность (эксплуатация и хранение) | ≤95%, без конденсации | |
| Класс защиты | IP54 | |
Комплектность
Визуально-акустический дефектоскоп Seviral ВАД-234
Дополнительные материалы
Примечание
Цена на изделие "Seviral ВАД-234. Визуально-акустический дефектоскоп" приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции "Seviral ВАД-234. Визуально-акустический дефектоскоп" уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru.
