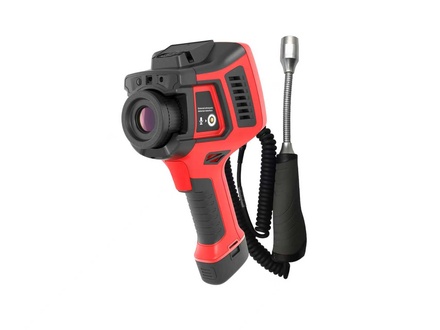

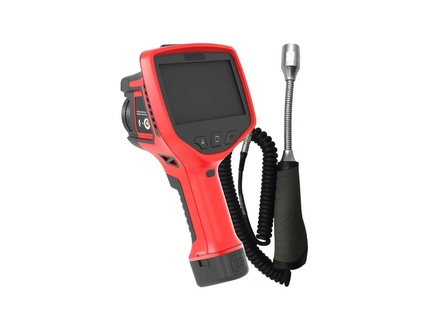

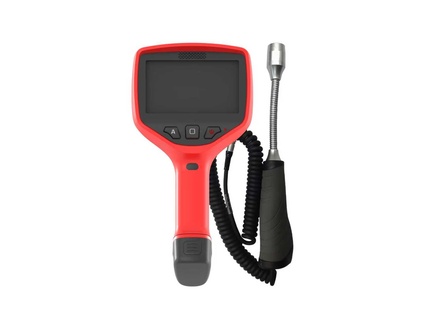

Seviral TD600. Комбинированный детектор ИК+ЧР

Наименование характеристики

Значение

TD600

Оптические данные

ИК разрешение

640х512 пикселей

Тепловая чувствительность / (NETD)

≤ 0,04 °С при 30 °С / <40 мК

Поле зрения:

- Объектив 24°

- Объектив 48°

- Объектив 12°

- Объектив 6°

24,6°х18,5°

48,5°х35,5°

12,3°х8,5°

6,5°х5,5°

Минимальное расстояние фокусировки

- Объектив 24°

- Объектив 48°

- Объектив 12°

- Объектив 6°

0,15 м.

0,15 м.

0,5 м.

2,0 м.

Пространственное разрешение (IFOV)

- Объектив 24°

- Объектив 48°

- Объектив 12°

- Объектив 6°

0,66 мрад.

1,39 мрад.

0,33 мрад.

0,16 мрад.

Частота кадров

30 Гц

Фокусировка

Ручная

Идентификация сменных объективов

Автоматическая

Цифровое увеличение

От 1 до 10х

Наличие сменных объективов

48°, 12°, 6°

Информация об ИК-детекторе

Тип детектора

Неохлаждаемый микроболометр

Спектральный диапазон

7,5 – 14 мкм

Шаг детектора

12 нм.

Информация о детекторе частичных разрядов (ЧР)

Методы обнаружения частичных разрядов

AA (ультразвуковой) и TEV (метод переходных напряжений на землю)

Характеристики датчика АА

Диапазон обнаруживаемых частот

40±1кГц

Динамический диапазон обнаружения

-8 ~ 68дБмкВ

Чувствительность датчика

-65дБ(0дБ=1вольт/мкбар RMS SPL)

Погрешность линейности

≤ 10%

Характеристики датчика АА

Диапазон обнаруживаемых частот

3 ~ 100МГц

Динамический диапазон обнаружения

0 ~ 60дБмВ

Погрешность линейности

≤ 10%

Информация о дисплее

Тип дисплея

Цветной сенсорный ЖК дисплей

Яркость дисплея

400 кд/м2

Технология дисплея

IPS

Технология покрытия стекла

Sunlight Visual

Разрешения дисплея

800х480 пикселей

Размер дисплея

4,3 дюйма / 10,9 см

Режимы изображений

Режимы изображения

ИК, видимый спектр, картинка в картинке, IMIX*, тепловое смешивание

*IMIX – режим повышенной детализации ИК изображения

Режим сверхвысокого разрешения

Поддерживается. Увеличение изображения в 4 раза

Режим сигнализации

Автоматическая звуковая и световая сигнализации при заданном значении температуры (выше / ниже)

Измерение температуры

Диапазон измеряемых температур

От -40 °С до +2000 °С

Настройка диапазона температуры

От -40 °С до +150 °С

От 0 °С до 410 °С

От 300 °С до 2000 °С

Погрешность измерения температуры

±2°C или ±2%

Анализ изображений

Изотерма

Ниже или выше заданной температуры

Коррекция излучающей способности

Переменная от 0,1 до 1,0

Анализ температуры

Максимальная / минимальная / центральная

Пользовательские настройки

До 10 пользовательских точек, до 10 пользовательских площадей, 5 пользовательских линий

Коррекция расстояния

Ручная настройка расстояния до измеряемого объекта

Коррекция температуры окружающей среды

Переменная от -270 °С до +300 °С

Коррекция влажности окружающей среды

0 до 100%

Коррекция погодных условий

Изменение состояния погодных условий: ясно, облачно, дождь, туман, снег

Коррекция скорости ветра

Установка требуемой скорости ветра

Коррекция нагрузки электрооборудования

Изменение напряжения и тока

Настройки изображения

Цветовые палитры

10 штук (железо, радуга, черно-белая, и т.д.)

Системные настройки

Командные настройки

Время, дата, язык, единицы измерения, яркость

Сигнализация

Установка значения температуры, установка параметра – ниже / выше, подача сигнализации – световая и звуковая

Лазер

Лазерная указка, класс 2

Лазерная центровка

Положение лазера автоматически отображается на изображении

Текстовые комментарии

Возможность создания текстовой аннотации к изображению

Голосовые комментарии

Возможность создания голосовых аннотаций к изображению

Автоматической отключение

Наличие

Хранение данных

Формат ИК изображений

.jpg / .png (радиометрические)

Формат видео

Н.264 (радиометрический)

Формат изображения в видимом спектре

.jpg

Цифровая камера

Фокус

Фиксированный

Разрешение цифровой камеры

8 Мп

Поле зрения

55°х42°

Подсветка

Встроенный светодиодный фонарь

Интерфейсы передачи данных

Передача данных на ПК

Через USB

Wi-Fi

Передача изображения в режиме реального времени на мобильный телефон / компьютер через wi-fi

Bluetooth

Поддержка записи и воспроизведения с помощью Bluetooth гарнитуры

HDMI

Наличие Micro HDMI выхода

4G

Беспроводная передача данных в режиме реального времени на мобильные устройства / компьютеры через 4G

Объем памяти

Тип SD карты

Высокоскоростная Micro SD-карта

Объем памяти

32 Гб (более 10 000 инфракрасных изображений)

Система питания

Тип аккумулятора

Съемный литий-полимерный аккумулятор

Напряжение питания

11.1 В

Емкость аккумулятора

2100 мАч

Время работы тепловизора

Не менее 3 часов

Способ зарядки

Двухсекционное зарядное устройство 12 В

Время зарядки

2 часа

Экологические данные

Степень защиты корпуса

IP54 (МЭК 60529)

Диапазон рабочих температур

От -20 °С до + 55 °С

Температура хранения

От -40°C до 70°C

Устойчивость к вибрации

2G (МЭК 60068-2-6)

Устойчивость к шоку

25G (МЭК 60068-2-27)

Устойчивость к падению

Безопасное падание с 2 метров

Влажность (при работе и хранении)

<95%, без образования конденсата

Физические данные

Вес

1,13 кг.

Габариты

260х135х136 мм

Цвет

Черный

Материал

Пластик, стекло, металл

Крепление на штатив

UNC ¼ ″ -20

Гарантия

Гарантия

Базовая гарантия 12 месяцев с момента ввода в эксплуатацию

Дополнительная гарантия

Возможность продления гарантии до 5 лет

Информация о поставке

Тип упаковки

Картонный короб

Вес упаковки

5 кг

Габариты упаковки

440х360х200 мм

Страна производства

Российская Федерация

Обработка данных с тепловизора

Программное обеспечение

Бесплатное программное обеспечение «SEVIRAL IR Research»

Совместимость

ОС на базе Linux (Astra Linux) и Windows от версии XP и выше

Количество одновременно работающих пользователей

Неограниченное количество
