Общие данные

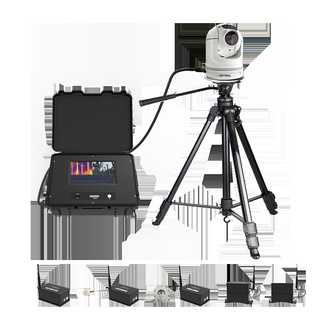

Устройство Seviral MFM-600 предназначено для комплексной диагностики, непрерывного мониторинга и аварийного контроля состояния высоковольтного электрооборудования, работающего под напряжением. Аппарат объединяет функции инфракрасной термографии, регистрации частичных разрядов (акустическая эмиссия, TEV, УВЧ, ВЧ) и визуального наблюдения в едином защищённом корпусе. Система применяется для оперативного выявления скрытых дефектов, отслеживания температурной динамики и предотвращения аварийных отключений на объектах электроэнергетики, промышленности и транспортной инфраструктуры.
Ключевые особенности:
- Функция «всё в одном»: Интеграция ИК-термографии, видимого видеоканала, УВЧ-, ВЧ-методов, TEV, воздушного и контактного ультразвука. Одно устройство заменяет несколько специализированных приборов.
- Промышленная надёжность: Степень защиты IP66, ударопрочность при падении с высоты 2 м, безопасная аккумуляторная батарея. Пригодно для временного развёртывания в сложных климатических условиях.
- Высокоточные измерения: Полнопиксельный инфракрасный видеопоток в сочетании с мониторингом в видимом диапазоне. Автономная работа свыше 48 часов без внешнего питания.
- Удалённый контроль и оповещение: Поддержка тревожных SMS-уведомлений и видеонаблюдения в реальном времени через сеть 4G.
- Онлайн-диагностика: Встроенная база нормативных требований, интеллектуальный анализ неисправностей в реальном времени и автоматическая генерация тревожных сигналов.
- Массивное хранение данных: Функция записи радиометрического ИК-видео. Возможность сохранения более 120 000 изображений или видеозаписей с последующим воспроизведением и анализом на устройстве или ПК.
Области применения:
- Подстанции напряжением 110–500 кВ
- Распределительные устройства (КРУ, КРУН)
- Силовые трансформаторы и реакторы
- Комплектные трансформаторные подстанции
- Объекты энергетики, железнодорожного транспорта, нефтегазовой и промышленной инфраструктуры
Технические характеристики
| Параметр | Значение |
| Инфракрасный канал | |
| Тип детектора | Неохлаждаемая фокальная матрица (FPA), материал VOx |
| Разрешение | 640×512 пикселей |
| Спектральный диапазон | 8–14 мкм |
| Тепловая чувствительность (NETD) | <40 мК при 30 °C |
| Объектив (штатный) | 24°, фокусное расстояние 18 мм |
| Сменные объективы | 12°, 48° и др. |
| Фокусировка | Электропривод / автофокус |
| Минимальная дистанция фокусировки | 0,5 м |
| Палитры отображения | 10 цветовых схем |
| Диагностика частичных разрядов | |
| Акустическая эмиссия (АЭ) | Диапазон: 20–200 кГц; Динамический диапазон: 0–60 дБмкВ; Чувствительность: ≥70 дБ(В/(м/с)) (пиковая); Линейность: ≤10>#/td### |
| TEV (переходное напряжение заземления) | Диапазон: 3–100 МГц; Динамический диапазон: 0–60 дБмкВ; Линейность: ≤10>#/td### |
| ВЧ-метод (HFCT) | Диапазон: 3–30 МГц; Динамический диапазон: 0–60 дБмВ; Чувствительность: ≥10 мВ/мА; Импеданс датчика: 300 кОм |
| УВЧ-метод (UHF) | Диапазон: 300 МГц–1,5 ГГц; Динамический диапазон: –70…0 дБм; Эквивалентная высота антенны: ≥10 мм; Чувствительность: ≤2,5 В/м |
| Анализ данных | Спектры PRPS, PRPD, непрерывный спектр, «полётный» спектр, импульсная осциллограмма |
| Передача данных | Беспроводной канал LoRa |
| Поворотное устройство (PTZ) | |
| Горизонтальный угол поворота | 360° непрерывно |
| Вертикальный угол наклона | –20°…+90° |
| Предустановки | 256 позиций, точность ±0,1° |
| Функции | Автоматическое сканирование по маршруту, поддержка пресетов |
| Камера видимого спектра | |
| Цифровая камера | Встроенная, разрешение 5 Мп |
| Температурные измерения | |
| Диапазон измерений | –20…+150 °C (низкотемпературный); 0…+410 °C (средний); +300…+650 °C / +300…+2000 °C (высокотемпературный, опционально) |
| Погрешность | ±2 °C или ±2% от показания (в зависимости от диапазона) |
| Тревожная сигнализация | Световая/звуковая индикация, SMS-уведомления при превышении пороговых значений |
| Удалённый мониторинг и управление | |
| Просмотр видео в реальном времени | Через 4G (беспроводной) и проводной интерфейс |
| Управление PTZ | Удалённо через защищённый канал |
| Хранение данных | Карта памяти 128 Гб (высокоскоростная) |
| Форматы файлов | ИК-изображения: .jpg (с полными температурными данными); ИК-видео: полностью радиометрический формат; Видимый диапазон: .jpg |
| Питание и эксплуатация | |
| Источник питания | Перезаряжаемая литиевая батарея / внешний источник 12 В пост. тока |
| Автономность | >48 часов при +25 °C в стандартном режиме эксплуатации |
| Рабочий диапазон температур | –20…+55 °C |
| Влажность | <90% (без конденсата) |
| Степень защиты | IP66 |
Комплектность
Устройство мониторинга с мультиисточниковой пространственно-временной фузией данных Seviral MFM-600
