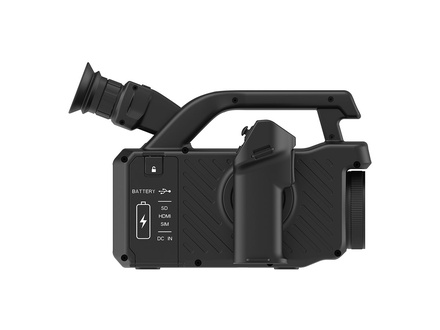

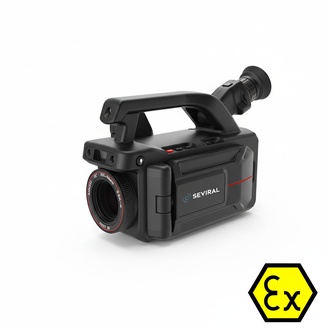

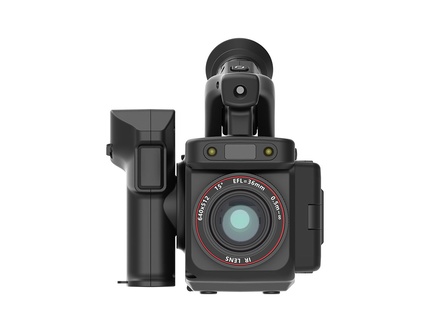

SEVIRAL GS300/GS600 SF6. Камера оптической визуализации газа
Версия для печати
- Общие данные
- Технические характеристики
- Комплектность
- Дополнительные материалы
- Примечание
Общие данные
SEVIRAL GS300/GS600 SF6 — это высокочувствительные приборы для визуализации и точного обнаружения утечек элегаза. Благодаря квантово-размерному инфракрасному детектору (QWIP) с разрешением до 640×512 пикселей и рабочим диапазоном 10.3–10.8 мкм, устройства идеально настроены на пик поглощения SF6. Технология детектирования газовых шлейфов позволяет в реальном времени наблюдать даже мельчайшие утечки на безопасном расстоянии, не нарушая работу оборудования. Это незаменимый инструмент для обеспечения надежности и безопасности на электрических подстанциях и в высоковольтном оборудовании.
Ключевые особенности:
- Квантово-размерный фотоприемник (QWIP) 640×512, чувствительность <23 мК.
- Оптимизированный спектр 10.3–10.8 мкм
- Визуализация утечек в реальном времени
- 5.8″ сенсорный дисплей + цветной видоискатель для любых условий.
- Лазерный дальномер (40 м), GPS, 10 палитр, 4-кратный зум, наложение изображений.
- Точность и анализ±2°C или ±2%, сохранение радиометрических данных в .jpg/.png.
Области применения
- Электроэнергетика: поиск утечек SF6 в высоковольтных выключателях, КРУЭ, трансформаторах.
- Промышленность: контроль герметичности производственных линий с элегазом.
- Техобслуживание: локализация микроутечек при плановых проверках и после ремонта.
Технические характеристики
| Модель | GS300 | GS600 |
| Тип детектора | Охлаждаемый FPA | |
| Тип охлаждения | Цикл Стирлинга | |
| ИК разрешение | 320 х 256 | 640 х 512 |
| Спектральный диапазон | 10,3 - 10,8 мкм, центральная длина волны 10,55 мкм | |
| Тепловая чувствительность/NETD | 30 мкм | 15 мкм |
| Стандартный объектив/FOV | 14,5° | |
| Частота обновления кадров | 30 Гц | |
| Стандартный диапазон измерения температуры | -20℃~70℃ (газовая передача), -20℃~150℃ (низкотемпературная передача), 0℃~410℃ (редухатор средней температуры) | |
| Точность измерения температуры | ±2℃ или ±2% от показаний | |
| Цифровая камера | Встроенная цифровая камера мощностью 500 Вт со светодиодной подсветкой | |
| Лазерный дальномер | До 40 м | |
| Способ регулировки фокусировки объектива | Ручной, автоматический | |
| Дисплей | 5,8-дюймовый визуальный дисплей Sunlight | |
| Сенсорный экран | Емкостный сенсорный экран | |
| Цветовая палитра | 10 цветовых палитр, таких как железно-красный/оттенки сеи/антижелезный красный/анти-оттенки сеи | |
| Настройки измерения температуры для точковых и линейных областей | Максимум может поддерживать 10 баллов, 10 коробок, 5 строк одновременно, включая максимум/минимум/средний | |
| Карта распределения температур на линии | Карта распределения температуры на 1 линии, включая самое высокое/низкое значение температуры | |
| Максимальная температура на полном экране/наиболее низкая температура | Поддержка, автоматически фиксирует самую высокую/низкую температуру в полноэкранном режиме | |
| Корректировка изображения | автоматический/ручной; линейный или столбчатый; способен фиксировать максимальное значение, минимальное значение или диапазон температур | |
| Цифровой зум | х1, х2, х4, х8 | |
| Картина в картинке | Отобразить область инфракрасного изображения на изображении видимого света | |
| IMIX | Да | |
| Слияние изображений | Да | |
| Текстовая аннотация | Выберите текстовые комментарии из предустановленного списка, который можно редактировать в тепловизображении. | |
| Ультра-разрешение | Увеличьте количество пикселей в 4 раза больше, чем исходное | |
| Коррекция передачи оптического устройства | Ручной/автоматический режим, основанный на сигналах от внутренних датчиков | |
| Коррекция коэффициента излучения | Автоматическая, на основе введенного значения | |
| Поправка на атмосферные условия | Автоматическая, на основе расстояния, температуры и влажности воздуха | |
| Оповещение | Автоматическое звуковое и световое оповещение при выходе за установленные температурные пределы | |
| Хранение данных | SD-карта 32 ГБ | |
| Формат инфракрасного изображения | jpg / .png (радиометрический) | |
| Формат изображений видимого спектра | .jpg | |
| Формат ИК видео | H.264 или ИК видео (радиометрическое) | |
| USB | Да | |
| GPS | Да | |
| Видеовыход | HDMI | |
| АКБ | Съемный перезаряжаемый литий-ионный аккумулятор | |
| Напряжение питания | Постоянный ток 12 В 5 А | |
| Время работы батареи | Общее использование >2 часа в 25℃ | |
| Управление питанием | Поддержка спящего режима (с функцией автоматического выключения пользователи могут установить автоматическое выключение на 5 минут Power Management, автоматическое выключение на 20 минут и отсутствие автоматического выключения) | |
| Рабочая температура | -20°C ~ +55°C | |
| Температура хранения | -40°C ~ +70°C | |
| Влажность (работа и хранение) | ≤ 95%, без конденсации | |
| Установка на штатив | Да | |
| Внешние интерфейсы | Большой SD, SIM, HDMl, USB | |
| Класс защиты | IP54 | |
Комплектность
1) Тепловизионная камера с объективом - 1 штука.
2)Транспортировочный пластиковый противоударный кейс - 1 штука.
3) Аккумуляторная батарея - 2 штуки.
4) Двухсекционное зарядное устройство - 1 штука.
5) Блок питания для зарядного устройства - 1 штука.
6) SD-карта - 1 штука.
7) Кабель USB - 1 штука.
8) Кабель HDMI - 1 штука.
9) Ремень на руку - 1 штука.
10) Руководство по эксплуатации - 1 штука.
11) Сертификат заводской калибровки - 1 штука.
