S50444. Анализатор цепей векторный
Госреестр №88573-23
Версия для печати
- Общие данные S50444
- Технические характеристики S50444
- Комплектность S50444
- Дополнительные материалы S50444
- Примечание S50444
Общие данные S50444
Анализаторы S5044предназначены для проверки, настройки и разработки устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

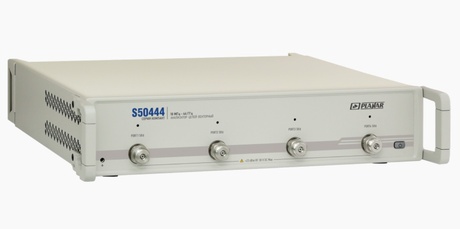

S50444 — это четырехпортовый двунаправленный векторный анализатор цепей, работающий в диапазоне частот от 10 МГц до 44 ГГц — это самый высокочастотный векторный анализатор цепей серии Компакт. Малые габариты корпуса прибора сочетаются с превосходным динамическим диапазоном, высокой скоростью измерений и с максимальным набором функций программного обеспечения, позволяющим решать большинство измерительных задач реального производства.
Анализатор цепей S50444 работает под управлением программы S4VNA с внешнего управляющего компьютера, подключенным к прибору через интерфейс USB. Программное обеспечение S4VNA можно установить на несколько компьютеров, что упрощает совместное использование анализатора.
Прибор поставляется с ПО, предназначенным для работы с ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Для удобной и качественной калибровки анализатора цепей рекомендуется использовать автоматические калибровочные модули, в том числе ACM2544 для измерительных трактов с сечением 2,92 мм и 2,4 мм.
Технические характеристики S50444
| Параметр | Значение |
| Диапазон рабочих частот | от 10 MГц до 44 ГГц |
| Динамический диапазон, не менее, дБ | 135 |
| Выходная мощность, дБм | от 10 МГц до 40 ГГц от -50 до 0 свыше 40 ГГц до 44 ГГц от - 50 до +5 |
| Минимальный шаг установки частоты, Гц | 1 |
| Время измерения на одной частоте, мкс | 22 |
| Импеданс, Ом | 50 |
| Число портов, шт | 4 |
| Измеряемые параметры | S11, S12, S21… S44 |
| Диапазон рабочих температур, °С | от +5 до +40 |
| Размеры, мм | 422×439×96 |
| Вес, кг | 8,8 |
Комплектность S50444
| Наименование | Кол-во |
| Анализатор цепей векторный S50444 | 1 шт. |
| Кабель USB | 1 шт. |
| Кабель питания | 1 шт. |
| USB flash накопитель с программным обеспечением и руководством по эксплуатации | 1 шт. |
| Принадлежности | 1 шт. |
| Формуляр | 1 шт. |
Дополнительные материалы S50444
Примечание S50444
Цена на изделие "S50444. Анализатор цепей векторный." приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки и срок поверки позиции "S50444. Анализатор цепей векторный." уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru.
