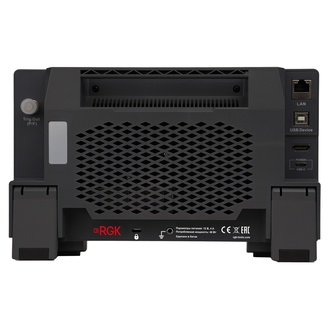

RGK DO702. Осциллограф цифровой
Госреестр №980
Версия для печати
- Общие данные
- Технические характеристики
- Комплектность
- Дополнительные материалы
- Примечание
Общие данные
Осциллограф RGK DO702 оборудован 2 аналоговыми каналами с полосой пропускания 70 МГц, обеспечивая максимальную частоту дискретизации 1,25 Гвыб/с, и оборудуется встроенным цифровым вольтметром и 6-разрядным частотомером. Устройство может использоваться в ходе диагностики и отладки бытовой электроники и цифровых устройств, а также для решения образовательных и других задач.
Ключевые особенности:
- 12-битное разрешение АЦП позволяет получать осциллограммы с высокой детализацией, за счет чего цифровой осциллограф обладает повышенной эффективностью, по сравнению с более дешевыми моделями.
- Сенсорное управление с поддержкой "смартфонных жестов" за счет наглядности и интуитивной понятности всплывающих меню упрощает использование прибора; наличие поворотных регуляторов на кнопочной панели дает возможность работать с изделием так же, как с аналоговым осциллографом.
- Компактность – выполненное в малоразмерном корпусе толщиной всего 78 мм, изделие не загромождает пространство на рабочем месте.
- Внешнее питание через интерфейс USB Type-C обеспечивает полную гальваническую развязку от сети переменного тока при работе от повербанка с режимом Power Delivery 12 В, исключая влияние наводок и помех при выполнении прецизионных измерений.
Технические характеристики
| Количество каналов | 2 |
|---|---|
| Полоса пропускания | 70 МГц |
| Частота дискретизации | 1,25 Гвыб/с |
| Вертикальное разрешение | 12 бит |
| Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5 | от 500 до 10 мкВ/дел |
| Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ | 3%, 2%, 1,5% |
| Время нарастания переходной характеристики каждого из каналов для модификаций | 5 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±2,5·10-5 |
| Напряжение постоянного тока | 12 В |
| Напряжение переменного тока | 200±240 В |
| Частота переменного тока | от 50 до 60 Гц |
| Потребляемая мощность | 48 Вт |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 260 x 160 x 78 мм |
| Вес | 1,5 кг |
Комплектность
- Цифровой осциллограф RGK DO702
- Измерительные щупы
- Сетевой адаптер
- Кабель USB
- Руководство по эксплуатации
