RGK DO2004. Осциллограф цифровой
Госреестр №98021-26 до 19.03.2031
Версия для печати
- Общие данные
- Технические характеристики
- Комплектность
- Дополнительные материалы
- Примечание
Общие данные

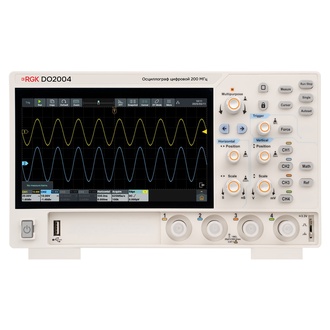

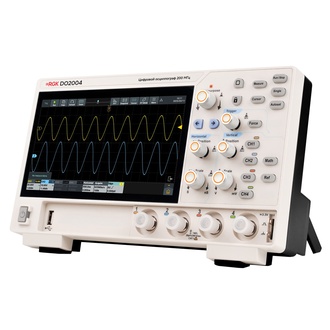

Осциллограф RGK DO2004 представляет собой компактный настольный прибор на ОС Android с полосой пропускания 200 МГц и максимальной частотой дискретизации 1,25 Гвыб/с. Оборудованный 7-дюймовым дисплеем с разрешением 1024 x 600 пикс. и 4 аналоговыми каналами, он обеспечивает глубину записи сигналов до 50M при скорости захвата до 700 000 осц./с, с задействованным режимом сегментации, позволяя исследовать динамичные процессы большой длительности. Данная модель реализует 43 вида автоматических измерений, оснащается встроенным частотомером и вольтметром, и поддерживает режимы БПФ и 2-канального декодирования последовательных шин.
Ключевые особенности:
- 12-битный АЦП обеспечивает высокую детализацию получаемых осциллограмм, благодаря чему цифровой осциллограф способен фиксировать низкоамплитудные компоненты сложных сигналов, что повышает эффективность диагностики и отладки электронных устройств и цифрового оборудования.
- Сенсорный интерфейс поддерживает традиционные "смартфонные" жесты, что упрощает работу с прибором, для тонких регулировок служат поворотные верньеры на кнопочной панели с аналогичной функциональностью, как у аналоговых приборов.
- Встроенные приложения позволяют производить захват изображения и видеозапись с экрана, просматривать сохраненные данные, выполнять расчеты, управлять файлами, использовать почтовый клиент, браузер, веб-сервисы и т.д., расширяя базовые возможности устройства.
Технические характеристики
| Количество каналов | 4 |
|---|---|
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 1,25 Гвыб/с |
| Вертикальное разрешение | 12 бит |
| Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5 | от 500 до 10 мкВ/дел |
| Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ | 3%, 2%, 1,5% |
| Время нарастания переходной характеристики каждого из каналов для модификаций | 1,75 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±2,5·10-5 |
| Напряжение постоянного тока | 12 В |
| Напряжение переменного тока | 200±240 В |
| Частота переменного тока | от 50 до 60 Гц |
| Потребляемая мощность | 48 Вт |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 260 x 160 x 78 мм |
| Вес | 1,5 кг |
Комплектность
- Цифровой осциллограф RGK DO2004
- Измерительные щупы
- Сетевой адаптер
- Кабель USB
- Руководство по эксплуатации
