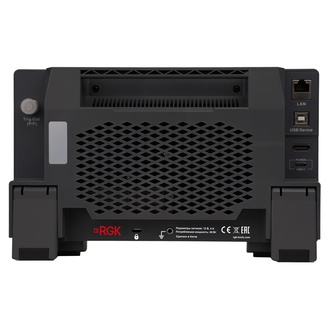

RGK DO2002. Осциллограф цифровой
Госреестр №98021-26 до 19.03.2031
Версия для печати
- Общие данные
- Технические характеристики
- Комплектность
- Дополнительные материалы
- Примечание
Общие данные
Осциллограф RGK DO2002, обладающий полосой пропускания в 200 МГц и оснащенный 2 аналоговыми каналами, построен на основе 12-битного АЦП, обеспечивая получение осциллограмм в высоком разрешении. Поддерживая глубину записи до 50M при максимальной частоте дискретизации 1,25 Гвыб/с, прибор позволяет регистрировать низкоамплитудные составляющие формы сигналов с большим динамическим диапазоном, что повышает эффективность отладки и диагностики электронного оборудования и цифровых устройств.
Ключевые особенности:
- Наличие встроенного частотомера и вольтметра, а также реализация 43 видов автоматических и курсорных измерений позволяет определять числовые значения параметров отслеживаемых сигналов без задействования дополнительных приборов.
- Режим БПФ с поддержкой 6 оконных функций дает возможность выполнять первичный анализ спектра сигналов, регистрируя до 1 млн. отсчетов в частотной области.
- Функция аппаратного 2-канального декодирования последовательных шин и поддержка широкого перечня вариантов запуска повышает эффективность тестирования автомобильного промышленного и прочего цифрового оборудования.
Технические характеристики
| Количество каналов | 2 |
|---|---|
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 1,25 Гвыб/с |
| Вертикальное разрешение | 12 бит |
| Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5 | от 500 до 10 мкВ/дел |
| Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ | 3%, 2%, 1,5% |
| Время нарастания переходной характеристики каждого из каналов для модификаций | 1,75 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±2,5·10-5 |
| Напряжение постоянного тока | 12 В |
| Напряжение переменного тока | 200±240 В |
| Частота переменного тока | от 50 до 60 Гц |
| Потребляемая мощность | 48 Вт |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 260 x 160 x 78 мм |
| Вес | 1,5 кг |
Комплектность
- Цифровой осциллограф RGK DO2002
- Измерительные щупы
- Сетевой адаптер
- Кабель USB
- Руководство по эксплуатации
