RGK DO1004. Осциллограф цифровой
Госреестр №98021-26 до 19.03.2031
Версия для печати
- Общие данные
- Технические характеристики
- Комплектность
- Дополнительные материалы
- Примечание
Общие данные

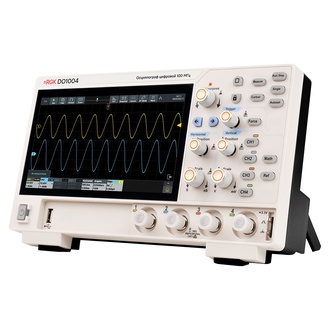

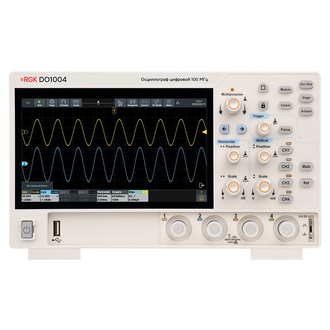

Осциллограф RGK DO1004 – 4-канальная модель с полосой пропускания 100 МГц из линейки настольных высокопроизводительных приборов, снабженных встроенным частотомером, цифровым вольтметром и режимом БПФ для первичного анализа спектра сигналов. Обладая 12-битным вертикальным разрешением, данное устройство точнее отображает форму низкоуровневых сигналов, обеспечивая высокую детализацию.Изделие подходит для мобильного применения – оно оснащается 7-дюймовым дисплеем и выполнено без внутреннего сетевого адаптера, используя внешний источник питания с интерфейсом USB Type-C.
Ключевые особенности:
- Сенсорное управление и наличие кнопок прямого доступа с поворотными регуляторами упрощает обращение устройством за счет наглядности и интуитивной понятности.
- Расширяемость – осциллограф поддерживает возможность использования Android-приложений, позволяя задействовать почтовый клиент, калькулятор, браузер, файловый менеджер, сетевые службы, рекордер экрана и другие программные средства без подключения к ПК.
- Гальваническая развязка от контуров заземления при питании прибора от подключаемого повербанка, с поддержкой Power Delivery, позволяет выполнять измерения с "плавающим" потенциалом, что повышает безопасность при тестировании силового оборудования под напряжением, а также минимизирует влияние искажений и наводок при отслеживании низкоамплитудных сигналов.
Технические характеристики
| Количество каналов | 4 |
|---|---|
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1,25 Гвыб/с |
| Вертикальное разрешение | 12 бит |
| Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5 | от 500 до 10 мкВ/дел |
| Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ | 3%, 2%, 1,5% |
| Время нарастания переходной характеристики каждого из каналов для модификаций | 3,5 нс |
| Диапазон установки коэффициента развертки, в последовательности 1-2-5 | от 1·10-9 до 1000 с/дел |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±2,5·10-5 |
| Напряжение постоянного тока | 12 В |
| Напряжение переменного тока | 200±240 В |
| Частота переменного тока | от 50 до 60 Гц |
| Потребляемая мощность | 48 Вт |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 260 x 160 x 78 мм |
| Вес | 1,5 кг |
Комплектность
- Цифровой осциллограф RGK DO1004
- Измерительные щупы
- Сетевой адаптер
- Кабель USB
- Руководство по эксплуатации
