RGK DHO25. Осциллограф-мультиметр
Госреестр №97934-26 до 10.03.2031 г.
Версия для печати
- Общие данные
- Технические характеристики
- Комплектность
- Дополнительные материалы
- Примечание
- Опции
Общие данные

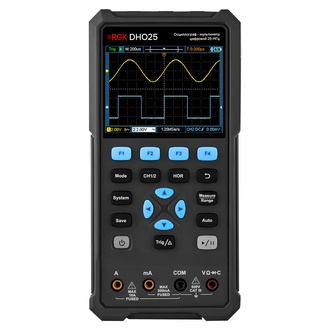

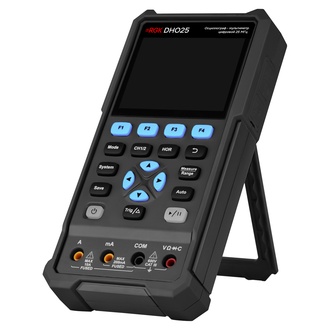

Осциллограф-мультиметр RGK DHO25 специально разработан для мобильных измерений. Он выполнен в прочном компактном корпусе и объединяет в себе функциональные возможности двух наиболее востребованных диагностических инструментов, обеспечивая точное измерение электрических параметров и отображение формы сигналов в полосе частот до 25 МГц, при максимальной частоте дискретизации 250 Мвыб/с.
Ключевые особенности:

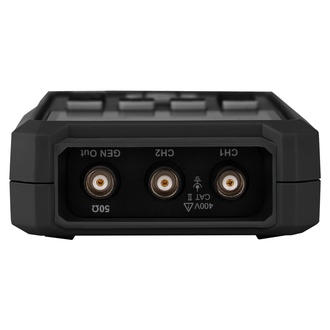

- 2-канальное исполнение осциллографа позволяет одновременно визуально контролировать два различных сигнала, например, на входе и выходе тестируемого устройства либо от разных, работающих параллельно контуров, повышая эффективность диагностики.
- Комбинированное питание – при автономном применении цифровой осциллограф работает от сменных аккумуляторов популярного формата 18650, а также может функционировать от подключаемого через порт USB-C повербанка; для эксплуатации в стационарных условиях служит сетевой адаптер.
- Встроенная энергонезависимая память дает возможность сохранять осциллограммы и снимки с экрана, используя их для сравнения или передачи на ПК, а также группы настроек для быстрого вызова.
- При отслеживании формы сигналов осциллограф-мультиметр способен фиксировать 7 видов основных параметров в автоматическом режиме, а также поддерживает курсорные измерения. При подключении к ПК по USB каналу реализуется дистракционный режим работы.
Технические характеристики
| Количество каналов | 2 |
|---|---|
| Полоса пропускания | 25 МГц |
| Частота дискретизации | 250 Мвыб/с |
| Наличие генератора сигналов | нет |
| Входное сопротивление | 1,00±0,02 МОм |
| Диапазон значений коэффициента отклонения Ко | от 10 до 10 мВ/дел |
| Пределы допускаемой относительной погрешности коэффициента отклонения | ±3% |
| Диапазон значений коэффициента развертки (с шагом 1-2-5) | от 5 до 1000 нс/дел |
| Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки | ±0,0001% |
| Время нарастания переходной характеристики для модификаций | 14 нс |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±1·10-4% |
| Переменное напряжение | 200 мВ - 750 В |
| Постоянное напряжение | 200 мВ - 1000 В |
| Переменный ток | 200 мА - 10 А |
| Постоянный ток | 200 мА - 10 А |
| Сопротивление | 200 Ом - 100 Мом |
| Ёмкость | 20 нФ - 2 мФ |
| Напряжение переменного тока | от 100 до 240 В |
| Частота переменного тока | 50 Гц |
| Потребляемая мощность | 5 Вт |
| Питание от батареи, напряжение постоянного тока | 3,7 В |
| Температура окружающей среды | от 0°С до 40°С |
| Относительная влажность | 90% |
| Размеры | 198 x 96 x 38 мм |
| Вес | 0,6 кг |
Комплектность
- Осциллограф - мультиметр RGK DHO25
- Измерительные щупы
- Кабель BNC - зажимы "крокодилы"
- Сетевой адаптер
- Кабель USB
- Осциллографический пробник с набором комплектующих
- Руководство по эксплуатации
Дополнительные материалы
Примечание
Цена на изделие "RGK DHO25. Осциллограф-мультиметр" приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции "RGK DHO25. Осциллограф-мультиметр" уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-mail: jais@jais.ru.
Опции
| RGK DHO25G | Осциллограф-мультиметр RGK DHO25G, оснащенный встроенным генератором сигналов | По запросу | ||
