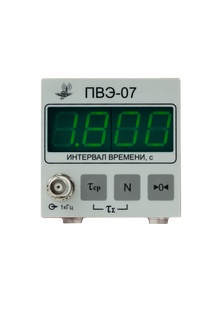

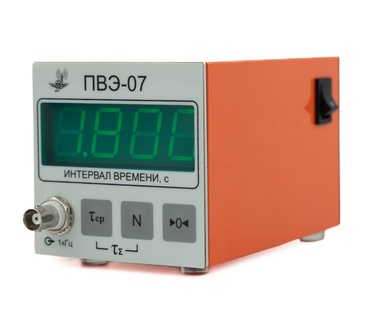

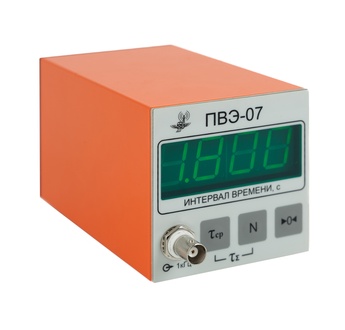

ПВЭ-07/1. Электронный секундомер
Госреестр 93118-24
Версия для печати
- назначение ПВЭ-07/1
- Технические характеристики ПВЭ-07/1
- Комплектность ПВЭ-07/1
- Дополнительный материал по ПВЭ-07/1
- Примечание
назначение ПВЭ-07/1
Электронный секундомер ПВЭ-07/1 (настольный вариант секндомера ПВЭ-07) предназначен для измерения интервалов времени срабатывания и отпускания реле и других контактных устройств, формирования среднего значения по результатам нескольких измерений, подсчета числа измерений и индикации результатов в цифровой форме.
Секундомер ПВЭ-07/1 заменяет снятые с производства электрические секундомеры ПВ-53л, и ему аналогичные
Управление секундомером может осуществляться как переменным, так и постоянным током.
Технические характеристики ПВЭ-07/1
Секундомер ПВЭ-07/1 имеет два диапазона измерений:
1) диапазон до 9.999 с, цена деления шкалы (дискретность отсчета) 0.001 с, абсолютная погрешность измерений не более:
- при управлении постоянным током, с: ±0.002
- при управлении переменным током, с: ±0.012
2) диапазон до 99.99 с, цена деления шкалы 0.01 с, абсолютная погрешность не более:
- при управлении постоянным током, с: ±0.02
- при управлении переменным током, с: ±0.02
Переход на второй диапазон происходит автоматически при переполнении первого диапазона.

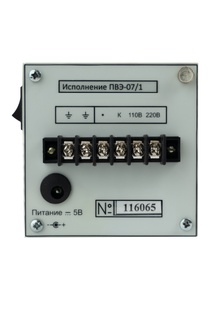

Управление секундомером осуществляется напряжением 110 или 220 В, подаваемым на соответствующий вход. Допускается управление секундомером путём подачи напряжения на вход «К». Допустимые диапазоны управляющих напряжений приведены в таблице
| Вход | Эффективное напряжение переменного входного сигнала, В | Частота переменного входного сигнала, Гц | Напряжение постоянного входного сигнала, В |
| «110В» | 110 (+11, -16,5) | 50…1000 | ±36…120 |
| «220В» | 220 (+22, -33) | 50…1000 | ±72…240 |
| «К» | 36 (+3,6; -3,6) | 50…1000 | ±12…40 |
ПВЭ-07/1. Условия эксплуатации
- температура окружающего воздуха, °С: от 0 до 45 °С;
- относительная влажность воздуха - до 90 % при 30 °С;
Секундомер ПВЭ-07/1: общие данные

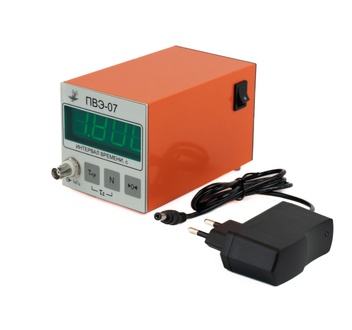

- Питание ПВЭ-07/1 осуществляется от сети переменного тока напряжением 220 В;
- Потребляемая мощность не более 5 ВА;
- Габаритные размеры, мм: 155 х 52 х 120;
- Масса, кг: 0,5;
Комплектность ПВЭ-07/1
Дополнительный материал по ПВЭ-07/1
Примечание
Цена на изделие " Электронный секундомер ПВЭ-07/1" приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции " Электронный секундомер ПВЭ-07/1" уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru.
