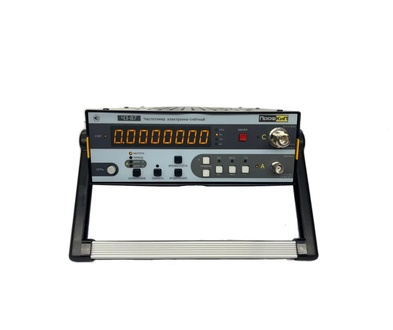

ПрофКиП Ч3-87. Частотомер универсальный
Госреестр № 82648-21 до 13.08.2026
Версия для печати
- Общие данные ПрофКиП Ч3-87
- Технические характеристики ПрофКиП Ч3-87
- Комплектность ПрофКиП Ч3-87
- Дополнительные материалы ПрофКиП Ч3-87
- Примечание ПрофКиП Ч3-87
Общие данные ПрофКиП Ч3-87
Частотомер универсальный ПрофКиП Ч3-87 предназначен для измерения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов, длительности импульса, временных интервалов, отношения частот двух сигналов, счета числа событий на установленном интервале времени. Прибор предназначен для использования в качестве автономного средства измерения и в составе информационно-измерительных систем. Применяется для настройки, испытаний и калибровки различных приемопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств. Наличие дистанционного управления и возможность выдачи информации на внешнее регистрирующее устройство позволяют использовать прибор в информационно-измерительных и технологических системах, управляемых с помощью ЭВМ.
Технические характеристики ПрофКиП Ч3-87
| Наименование характеристики | Значение |
| Диапазон измерений частоты, Гц | |
| - вход А | от 0,001 до 400·10^6 |
| - вход С | от 0,3·10^9 до 8·10^9 |
| Относительная погрешность измерений частоты | d(f, P) = ± (d0 + dзап + Dtp/tc) |
| для входов А, В | |
| Относительная погрешность измерений частоты | df = ± (d0 + Dtp / tc) |
| для входов B*, C | |
| Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев | ±1×10^-6 |
| Пределы регулировки частоты внутреннего опорного генератора, не менее | ±8×10^-6 |
| Диапазон измерений периода, с | |
| - вход А | от 2,5·10^-9 до 1000 |
| - вход С | от 150·10^-12 до 3,3·10^-9 |
| Относительная погрешность измерений периода | d(f, P) = ± (d0 + dзап + Dtp/tc) |
| для входа А, В | |
| Относительная погрешность измерений периода | df = ± (d0 + Dtp / tc) |
| для входа B*, C | |
| Диапазон измерений длительности импульсов, с | от 5·10^-9 до 1000 |
| Относительная погрешность измерений длительности импульсов | Dtx = ± (d0×tx + Dtур + Dtзап + Dtр) |
| Диапазон измерений временных интервалов, с | от 50·10^-9 до 500 |
| Пределы абсолютной погрешности измерений временных интервалов | от 5·10^-9 до 1000 |
| Абсолютная погрешность измерения временных интервалов | Dtx = ± (d0×tx + Dtур + Dtзап + Dtр) |
| Диапазон измерения отношения частот | от 0,000 000 000 01 |
| до 999 999 999 999 | |
| Относительная погрешность измерения отношения частот | d = ± (dзап /tc×fн + 1/ tc×fв) |
| Номинальное значение частоты опорного кварцевого генератора, МГц | 10 |
| Значение выходного напряжения опорного генератора | 0,3 |
| на нагрузке 50 Ом, В, не менее | |
| Входное сопротивление каналов А, В, Ом | 1·10^6; 50 |
| Входное сопротивление канала В*, Ом | 50 |
| Входное сопротивление канала С, Ом | 50 |
| Время установления рабочего режима, ч | 1 |
| Время непрерывной работы в рабочих условиях применения, ч | 8 |
| Электропитание: | |
| напряжение сети питания, В | 220±22 |
| частота сети питания, Гц | 50±0,5 |
| Условия эксплуатации: | |
| – температура окружающей среды, ºС | от +15 до +25 |
| – относительная влажность, % | от 30 до 80 |
| – атмосферное давление, кПа | от 84 до 106 |
| Габаритные размеры прибора (ш×в×г), мм, не более | 280´340´90 |
| Масса прибора, кг, не более | 5,5 |
Комплектность ПрофКиП Ч3-87
| Наименование | Кол-во |
| Частотомер универсальный ПрофКиП Ч3-87 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Формуляр | 1 экз. |
| Методика поверки | 1 экз. |
| Шнур питания SCZ-1 | 1 шт. |
Дополнительные материалы ПрофКиП Ч3-87
Примечание ПрофКиП Ч3-87
Цена на изделие "ПрофКиП Ч3-87. Частотомер универсальный." приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции "ПрофКиП Ч3-87. Частотомер универсальный." уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru.
