ПКРФ-ЖАИС. Прибор контроля разности фаз
Версия для печати
- Назначение ПКРФ-ЖАИС
- Применение ПКРФ-ЖАИС
- Технические характеристики ПКРФ-ЖАИС
- Комплектность ПКРФ-ЖАИС
- Дополнительные материалы по ПКРФ-ЖАИС
- Примечание
Назначение ПКРФ-ЖАИС

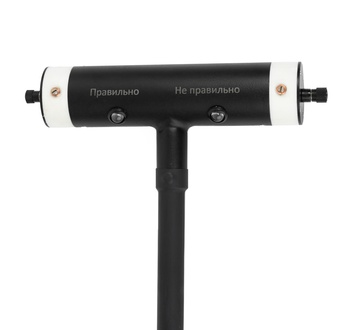

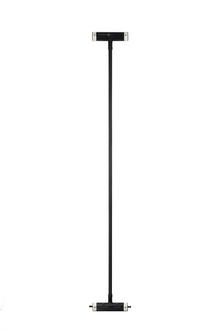

ПКРФ-ЖАИС предназначен для проверки рельсовых цепей на правильность чередования полярности. ПКРФ-ЖАИС представляет собой металлическую штангу, покрытую изоляционным материалом. На концах штанги укреплены конические контакты из закаленной стали, обеспечивающие надежный электрический контакт при любом состоянии рельсов. Для обеспечения техники личной безопасности в транспортном состоянии контакты ввернуты в тело штанги. На одном конце штанги вмонтированы два светодиода соответственно зеленого и красного цветов.
ПКРФ-ЖАИС позволяет производить проверку чередования полярности между двухниточными рельсовыми цепями, двухниточными и однониточными, однониточными между собой, на съездах спаренных стрелок и других параллельных ответвлениях, как оборудованных, так и не оборудованных путевыми реле.
Применение ПКРФ-ЖАИС
С помощью отвертки вывернуть конические контакты и наложить их по обе стороны изолирующих стыков. В случае правильного чередования полярности загорается зеленый светодиод, неправильном чередовании - красный. В отдельных случаях, когда фазовые соотношения какой-либо рельсовой цепи расстроены (угол значительно отличается от нормативного) могут загораться одновременно два светодиода. В этом случае необходимо выявить и устранить неисправность.
При наличии "ступеньки" в изолирующем стыке или смещения (разбежки) одного изолирующего стыка по отношению к другому используется выносной контакт, подключаемый к специальному зажиму в штанге.
Модификация прибора ПКРФ-Ш кроме вышеописанного назначения позволяет проверять рельсовые цепи на шунтовую чувствительность посредством шунтирующего сопротивления 0,06 Ом. При этом обеспечивается надежный контакт индикатора с рельсом при любом состоянии рельса.
Технические характеристики ПКРФ-ЖАИС
- Габариты, мм : 1666х220х65
- Масса, кг: 2,1
- Чувствительность, В : 0,27
- Рабочая частота, Гц: 25, 50
ПКРФ-ЖАИС выпускается взамен ИПЧП.
ПКРФ-ЖАИС разработан по заказу ОАО "РЖД" и официально разрешен к применению на железнодорожном транспорте.
Комплектность ПКРФ-ЖАИС
| Наименование | Количество |
| Прибор контроля разности фаз ПКРФ-ЖАИС: | 1 шт. |
| Руководство по эксплуатации: | 1 шт. |
| Паспорт: | 1 шт. |
