NGE103. Источник питания
Госреестр № 75129-19, до 04.07.2019
Версия для печати
- Общие данные NGE103
- Технические характеристики NGE103
- Комплектность NGE103
- Дополнительные материалы
- Примечание
- Опции
Общие данные NGE103

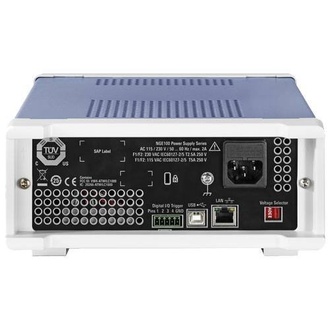

В отличие от большинства источников питания данного класса источники R&S®NGE100 имеют 100% одинаковые по электрическим параметрам выходные каналы. Все выходы незаземлены и защищены от короткого замыкания. Выходные каналы могут соединяться последовательно или параллельно для достижения более высоких значений токов или напряжений (до 96 В/9 А при использовании всех трех каналов источника R&S®NGE103).

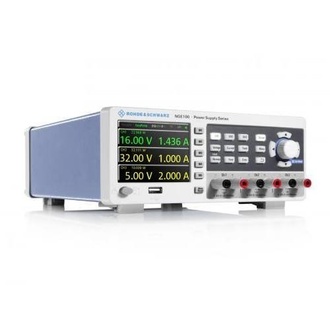

Всеми базовыми функциями источников питания R&S®NGE100 можно управлять клавишами прямого доступа с передней панели. Поворотная ручка играет главную роль при регулировке напряжения и тока и установки пределов для многоцелевых защитных функций.На экране одновременно отображаются рабочие состояния всех каналов. Активные каналы указываются с помощью подсвеченных клавиш каналов. Активные выходы показываются зеленым цветом при работе в режиме постоянного напряжения и красным – в режиме постоянного тока. Неактивные выходы отображаются желтым цветом.
Для защиты прибора и испытуемых устройств (ИУ) источники питания R&S®NGE100 оснащены разнообразными защитными функциями. Для каждого канала пользователи могут отдельно устанавливать максимально допустимый ток (электронный предохранитель, защита от превышения тока, OCP), максимально допустимое напряжение (защита от перенапряжения, OVP) или максимально допустимую мощность (защита от превышения мощности, OPP). При достижении заданного предела происходит отключение выходного канала. Защита от превышения температуры (OTP) предотвращает перегрев прибора.
Технические характеристики NGE103
| Источник питания Rohde & Schwarz NGE103 | ||
|---|---|---|
| Количество выходных каналов | 3 | |
| Суммарная выходная мощность | 100 Вт | |
| Максимальная выходная мощность | на канал | 33,6 Вт |
| Выходное напряжение | на канал | от 0 В до 32 В |
| Выходной ток | на канал | от 0 А до 3 А |
| Нестабильность по сети и нагрузке | ||
| Режим постоянного напряжения | ± (% от вых. значения + смещение) | < 0,1 % + 20 мВ |
| Режим постоянного тока | ± (% от вых. значения + смещение) | < 0,1 % + 5 мА |
| Пульсации напряжения | от 20 Гц до 20 МГц; при V = 16 В, I = Iмакс/2 | тип. < 1,5 мВ (СКЗ) |
| тип. < 20 мВ (Vразмах) | ||
| Пульсации тока | от 20 Гц до 20 МГц; при V = 16 В, I = Iмакс/2 | тип. < 2 мА (СКЗ) |
| Время восстановления | изменение нагрузки от 10 % до 90 % в полосе ± 20 мВ от установленного напряжения | 200 мкс |
| Погрешность установки (+23 °C –3 °C/+7 °C) | ||
| Напряжение | ± (% от вых. значения + смещение | < 0,1 % + 30 мВ |
| Ток | ± (% от вых. значения + смещение) | < 0,1 % + 5 мА |
| Обратное считывание (+23 °C –3 °C/+7 °C) | ||
| Напряжение | ± (% от вых. значения + смещение) | < 0,1 % + 20 мВ |
| Ток | ± (% от вых. значения + смещение) | < 0,1 % + 5 мА |
| Разрешение | ||
| Напряжение | 10 мВ | |
| Ток | 1 мА | |
| Максимальное напряжение относительно земли | 150 В постоянного тока | |
| Максимальное обратное напряжение | 33 В | |
| Максимальное инверсное напряжение | 0,4 В | |
| Максимально допустимый ток в случае инверсного напряжения | 3 А | |
| Температурный коэффициент (на °C) | ± (% от вых. значения + смещение) | напряжение: < 0,02 % + 5 |
| мВ ток: < 0,02 % + 3 мА | ||
| Выброс выходного напряжения в случае активного канала и отключении сетевого питания | < 100 мВ | |
| Время обработки команды | ≤ 30 мс | |
| Период программирования (в пределах 1 % конечного значения) | ||
| Положительное изменение напряжения | без нагрузки полная | 10 мс + время обработки команды |
| нагрузка (резистивная) | 10 мс + время обработки команды | |
| Отрицательное изменение напряжения | без нагрузки | 500 мс + время обработки команды |
| полная нагрузка (резистивная) | 10 мс + время обработки команды | |
| Защита от перенапряжения | регулируется для каждого канала | |
| Защита от превышения мощности | регулируется для каждого канала | |
| Электронный предохранитель | регулируется для каждого канала | |
| Время срабатывания | (Iнагр > Iсраб × 2) | < 10 мс |
| Время срабатывания для связанных каналов | < 100 мкс + время срабатывания связанного канала | |
| Задержка срабатывания регулируется для каждого канала | от 10 мс до 10 с (с шагом 10 мс) | |
| Защита от перегрева | да | |
| Счетчик электроэнергии | да | |
| Выходная линейно-нарастающая функция (EasyRamp) | да | |
| Время действия функции EasyRamp | от 10 мс до 10 с | |
Комплектность NGE103
- Источник питания NGE103 - 1 шт.
- Шнур питания - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Сертификат калибровки - 1 шт.
- Программное обеспечение - 1 шт.
Дополнительные материалы
Примечание
Цена на изделие "NGE103. Источник питания." приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции "NGE103. Источник питания." уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-mail: jais@jais.ru.
Опции
| 7512 | NGE-K101 | Дистанционное управление через Ethernet-интерфейс | По запросу | |
| 7512 | NGE-K102 | Беспроводное дистанционное управление | По запросу | |
| 7512 | NGE-K103 | Цифровые входы/выходы запуска | По запросу | |
| Код | Цена |
|---|
