Bluetooth модуль мультиметра ММ-1

новинка
По запросу
Код товара:
Гарантия: 24
Версия для печати
  • Назначение ММ-1
  • Функциональные возможности ММ-1
  • Функциональные возможности ММ-1 в режиме осциллографа
  • Функциональные возможности ММ-1 в режиме регистратора
  • Функциональные возможности ММ-1 в режиме селективного вольтметра
  • Технические характеристики ММ-1

Модуль мультиметра ММ-1 предназначен для измерения напряжения и силы постоянного тока; среднеквадратического значения напряжения и силы переменного тока, в том числе несинусоидальной формы; среднеквадратического значения суммы постоянной и переменной составляющих напряжения и силы переменного тока; сопротивления постоянному току; «прозвонки» электрических цепей. Имеет функции осциллографа, регистратора и селективного вольтметра.

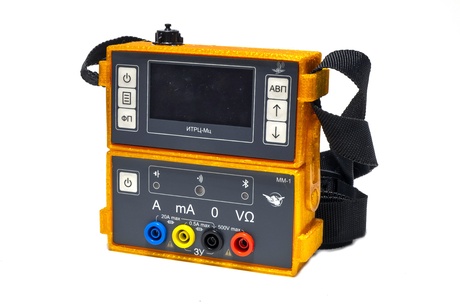

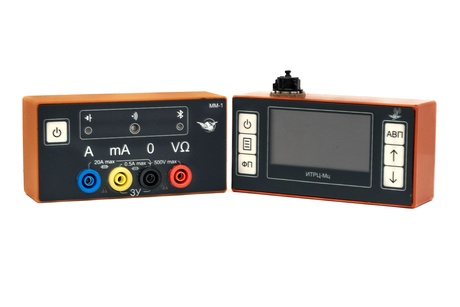

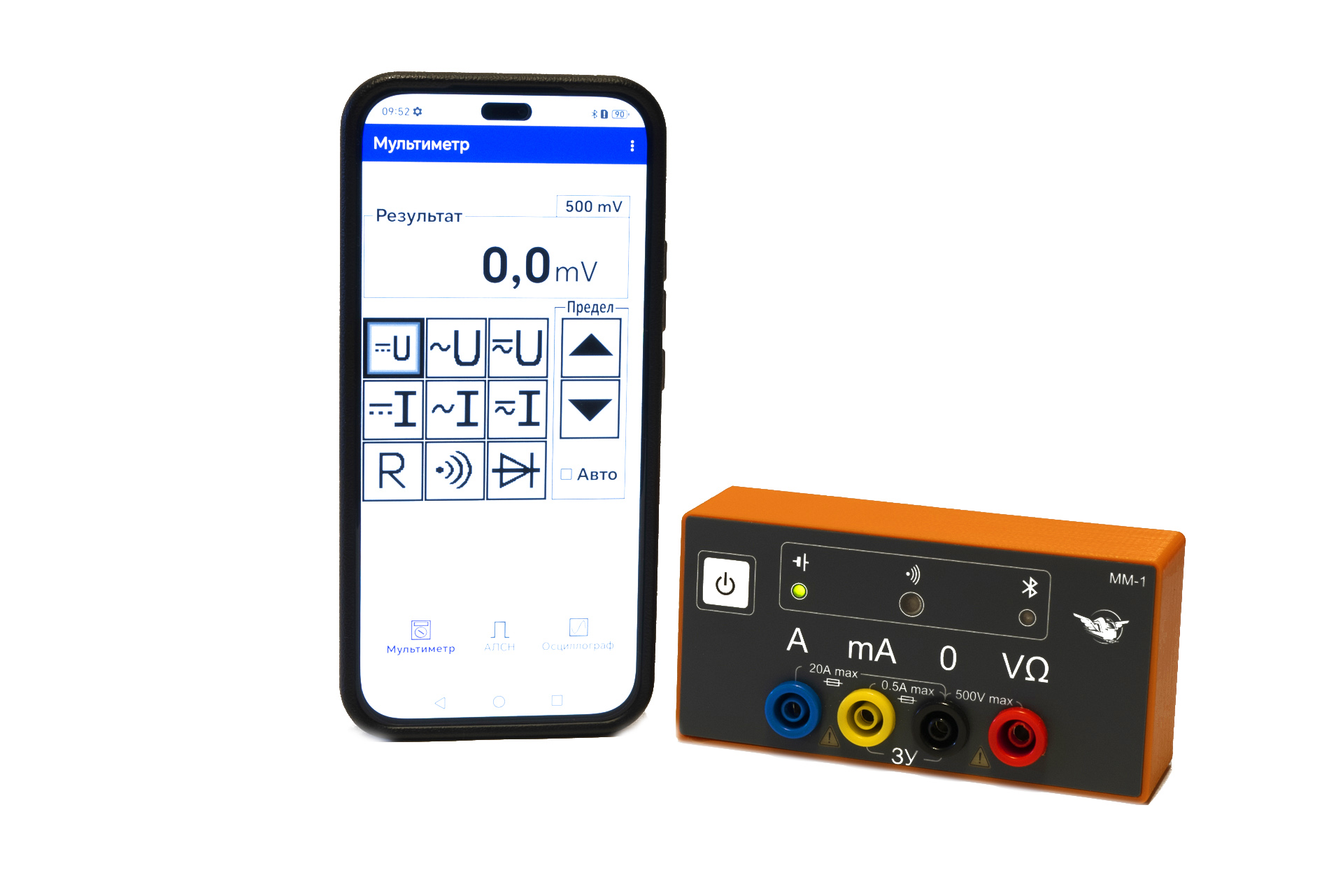

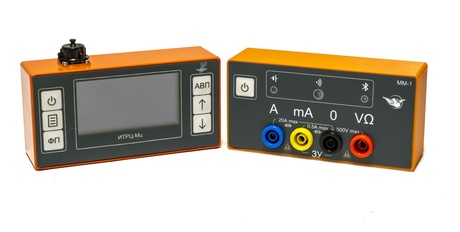

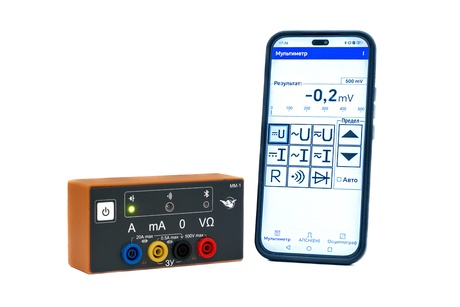

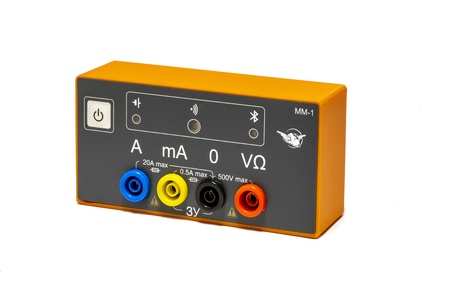

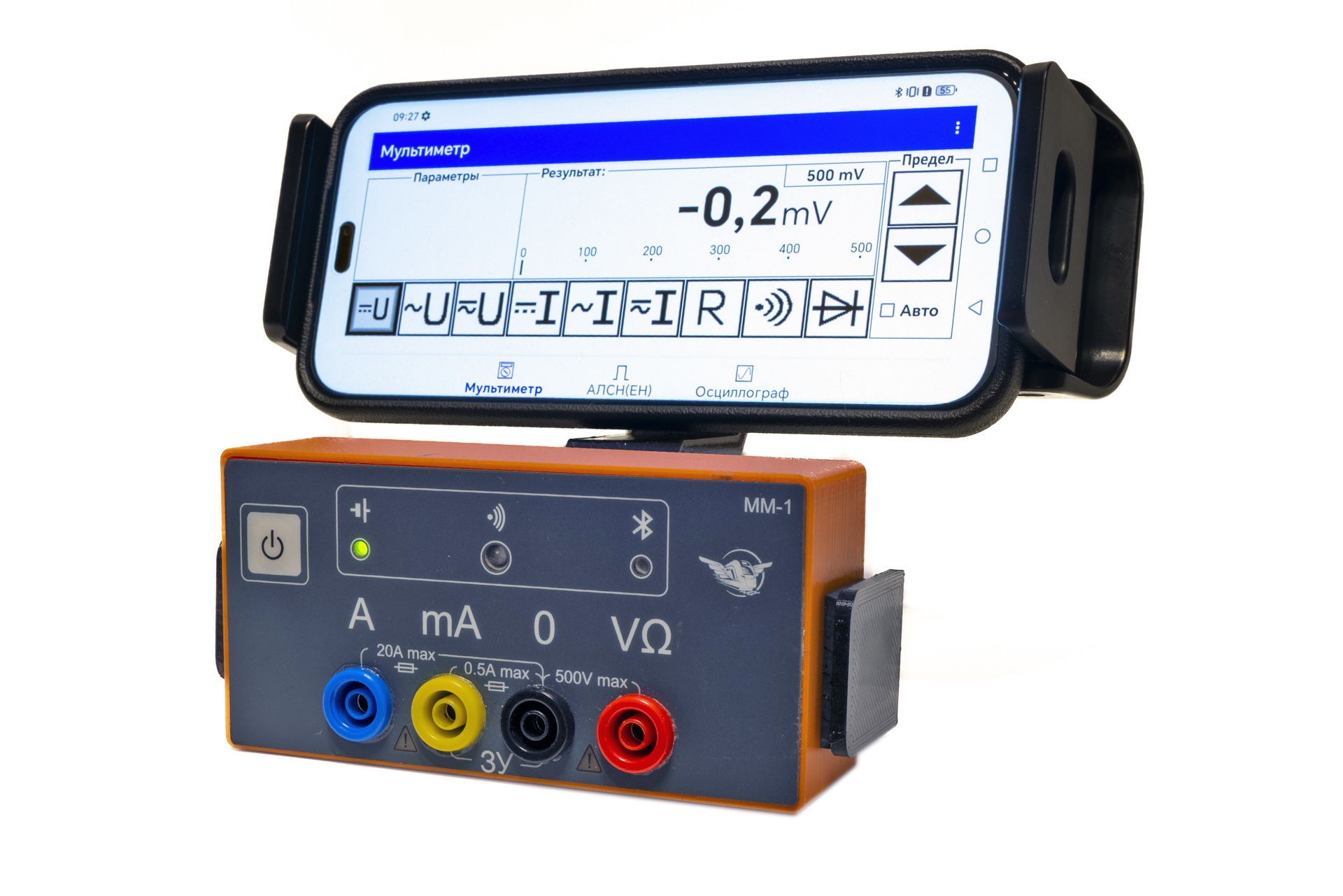

Bluetooth модуль мультиметра ММ-1 под управлением смартфона  на платформе Android осуществляет:

  • Измерение постоянного напряжения до 500 В.
  • Измерение среднеквадратического значения переменного напряжения до 500 В. в широкополосном режиме без учёта постоянной составляющей.
  • Измерение среднеквадратического значения переменного + постоянного напряжения до 500 В. в широкополосном режиме.
  • Измерение постоянного тока до 10 А.
  • Измерение среднеквадратического значения переменного тока до 10 А. в широкополосном режиме без учёта постоянной составляющей.
  • Измерение среднеквадратического значения переменного + постоянного тока до 10 А. в широкополосном режиме.
  • Режим измерения постоянного и переменного напряжений с низким входным сопротивлением (100 кОм).
  • Полноценная функция селективного вольтметра: возможность измерения среднеквадратического значения напряжения и силы переменного тока на любой частоте в диапазоне 20…6000 Гц в установленной пользователем полосе пропускания (от 2 Гц до F0, где F0 - заданная центральная частота фильтра (Гц).
  • Измерение сопротивления до 5 МОм.
  • Прозвонка электрических цепей с подачей звукового сигнала.
  • Диодный тест (тест падения напряжения на p-n переходе).
  • Режим осциллографа
  • Режим регистратора

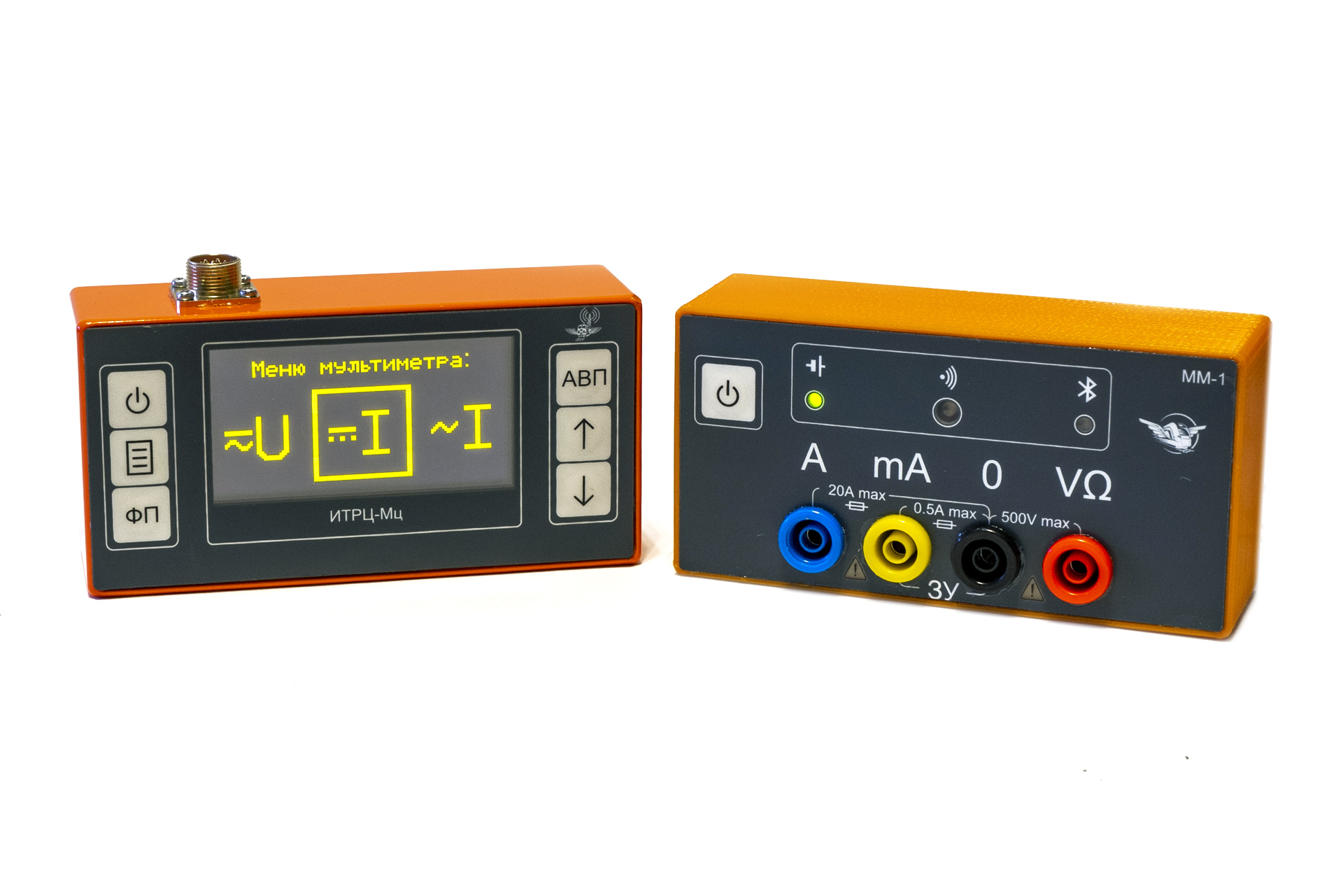

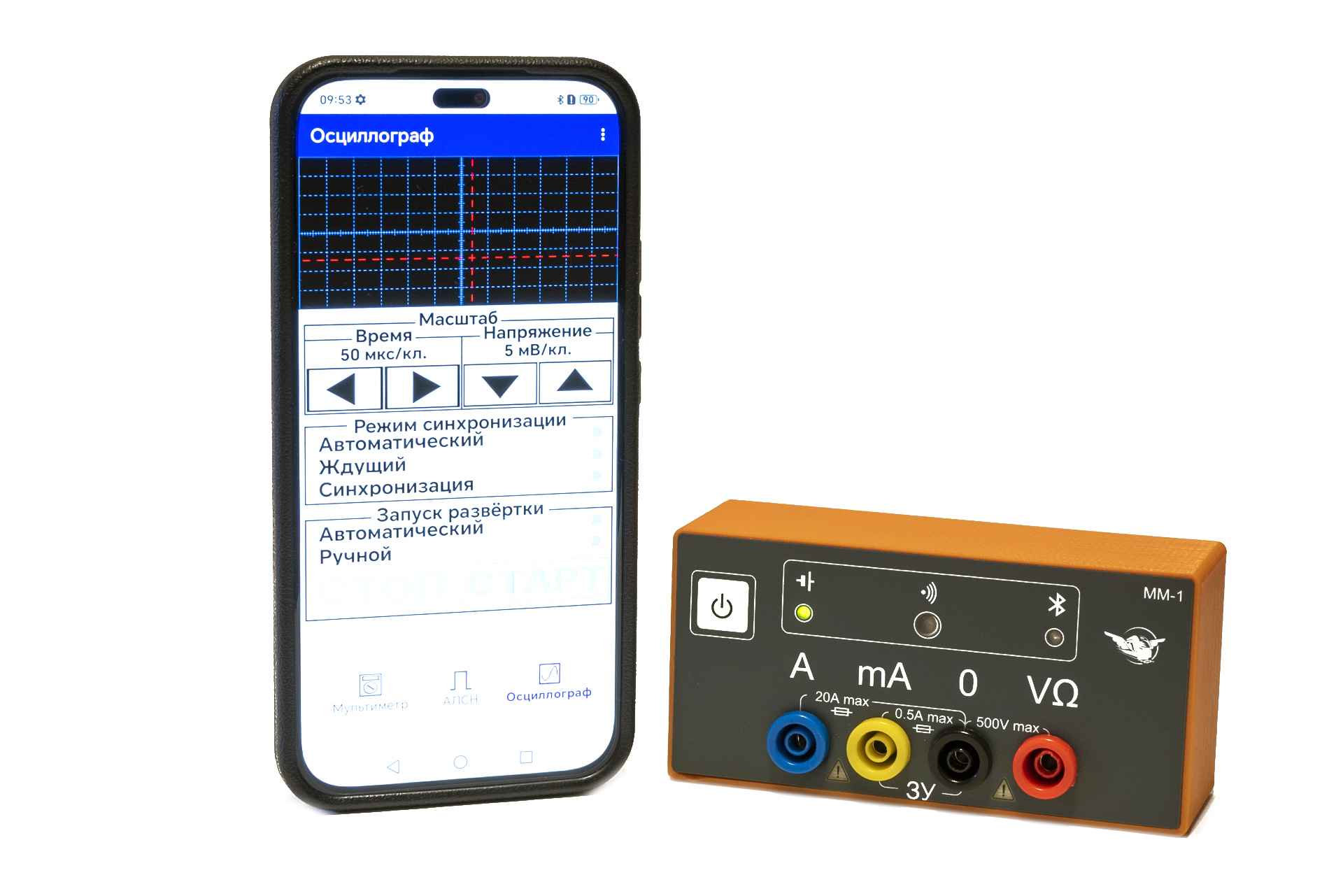

Описание возможностей графического интерфейса программы:

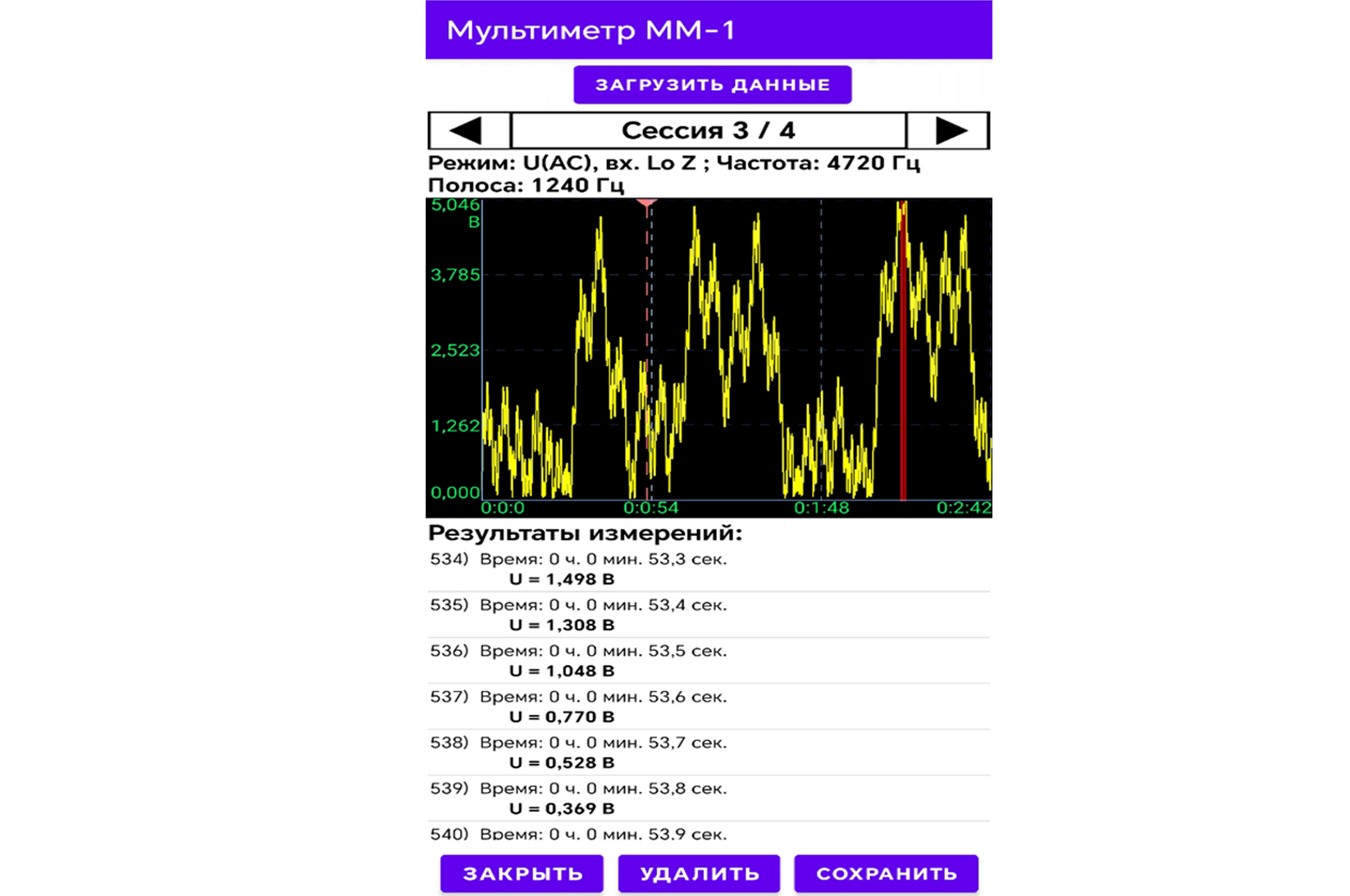

1) Отображение на экране смартфона формы напряжения на входе мультиметра ММ-1 с наложением отображения вертикальной и горизонтальной разметки экрана в виде сетки в формате 8 клеток по вертикали и 12 клеток по горизонтали для быстрой визуальной оценки уровня и временного сдвига элементов сигнала.

2) Отображение на экране смартфона пунктирных линий синхронизации по уровню и моменту времени относительно начала разметки.

3) Отображение на экране смартфона указателя сенсорной настройки уровня и момента времени синхронизации.

4) Отображение на экране элементов управления работой осциллографа, таких как кнопки, тумблеры, система выпадающих списков меню, и т.д.

5) Возможность сенсорной настройки уровня и момента времени синхронизации сигнала путём касания пальцем экрана и его перемещения в интересующую точку экрана.

6) Возможность перехода в полноэкранный режим отображения формы сигнала.






Описание технических параметров и возможностей мультиметра ММ-1

в режиме осциллографа



1) Отображение формы входного напряжения в масштабе по уровню от 5 мВ./кл. до 200 В./кл.

2) Отображение формы входного напряжения в масштабе по времени от 50 мкс./кл. до 10 сек./кл.

3) Выбор автоматического режима синхронизации развёртки со входным сигналом.

4) Выбор ждущего режима синхронизации развёртки со входным сигналом.

5) Выбор режима работы развёртки без синхронизации со входным сигналом.

6) Выбор автоматического запуска развёртки, либо ручного запуска путём нажатия на кнопку “СТАРТ” или остановку развёртки нажатием на кнопку “СТОП”.

7) Выбор одного из трёх вариантов временной интерполяции выборок оцифрованного входного сигнала, таких как линейная интерполяция, полиномиальная интерполяция, сплайн-интерполяция.

8) Включение или отключение предкоррекции АЧХ аналоговых усилителей входного сигнала для выравнивания (при включении) коэффициента усиления аналоговой части во всей заявленной полосе пропускания.

9) Выбор работы синхронизации по нарастающему, либо по спадающему фронту сигнала.

10) Исключение стробоскопического эффекта, проявляющегося в некоторых других цифровых осциллографах при исследовании высокочастотных сигналов на слишком медленных развёртках.

11) При выборе масштаба по времени 200 мс./кл. или более – отрисовка формы сигнала на экране происходит в режиме реального времени.

12) Полоса пропускания аналоговой части схемы осциллографа: (0…6000)Гц.

Функция регистратора с возможностью сохранения параметров и результатов измерений во встроенную память прибора ММ-1 (частота записи результатов измерений в память прибора – 8-9 записей в секунду, время непрерывной записи – 8 часов, максимальное количество доступных сессий для записи – 50) с возможностью последующего просмотра и анализа результатов на смартфоне.

При использовании данной функции, после ее активации на смартфоне, соединение по Bluetooth может быть разорвано и прибор ММ-1 будет продолжать автономно работать в режиме регистратора (т.е. ММ-1 можно оставить на месте поиска причин неисправности без оператора).


Возможность измерения среднеквадратического значения напряжения и силы переменного тока на любой частоте в диапазоне 20…6000 Гц в установленной пользователем полосе пропускания (от 2 Гц до F0, где F0 - заданная центральная частота фильтра (Гц).

1. Прибор обеспечивает измерение напряжения постоянного тока от 0,2 мВ до 500 В положительной и отрицательной полярностей в соответствии с данными таблицы 1.

Таблица 1.

Поддиапазон измерения в значениях отображаемой шкалы

Предел допускаемой основной погрешности измерения, ± (% + е.м.р.) *

Входное сопротивление

± 0,2 – 500 мВ

± 0,002 – 5,000 В

± 0,02 – 50,00 В

± 0,2 – 500,0 В

1,0 + 2

1 МОм ± 2%

* Сумма относительной погрешности и единиц младшего разряда отображаемой шкалы



2. Прибор обеспечивает измерение среднеквадратического значения напряжения переменного тока и суммы напряжений постоянного и переменного тока от 0,5 мВ до 500 В в частотном диапазоне от 8 Гц до 6 кГц в соответствии с данными таблицы 2.

Таблица 2.

Поддиапазон измерения в значениях отображаемой шкалы

Предел допускаемой основной погрешности измерения, ± (% + е.м.р.) *

Входной импеданс

8 – 20 Гц

0,02 – 6 кГц

0,5 – 500 мВ

0,003 – 5,000 В

0,03 – 50,00 В

0,3 – 500,0 В

2 + 5

2 + 3

2 + 3

2 + 3

1 + 5

1 + 2

1 + 2

1 + 2

Сопротивление 1 МОм ± 2 %, емкость не более 40 пФ

Режим измерения суммы напряжений постоянного и переменного тока (F = 0…6 кГц)

0,5 – 500 мВ

0,003 – 5,000 В

0,03 – 50,00 В

0,3 – 500,0 В

 2 + 5

2 + 3

2 + 3

2 + 3

Сопротивление 1 МОм ± 2 %, емкость не более 40 пФ

* Сумма относительной погрешности и единиц младшего разряда отображаемой шкалы



3. Прибор имеет режим измерения постоянного и переменного напряжений с входным сопротивлением 100 кОм.


4. Прибор обеспечивает измерение в соответствие с данными таблицы 3 силы постоянного тока положительной и отрицательной полярностей от 0,2 мА до 10 А.

Таблица 3.

Поддиапазон измерения в значениях отображаемой шкалы

Предел допускаемой основной погрешности измерения ± (% + е.м.р.)

Параметры входа

± 0,2 – 500 мА

1,0 + 2

Шунт 0,1 Ом

± 0,02 – 10,00 А

Шунт 0,01 Ом

Примечание: допускается кратковременное, не более 5 с, измерение тока до 20 А, при этом интервал между измерениями должен быть не менее 10 минут.


5. Прибор обеспечивает измерение в соответствии с данными таблиц 4 среднеквадратического значения силы переменного и суммы постоянного и переменного токов от 0,3 мА до 10 А в диапазоне частот от 8 Гц до 6 кГц.



Таблица 4.

Частота сигнала

Поддиапазон измерения в значениях шкалы

Предел допускаемой основной погрешности измерения, ± (% + е.м.р)

Параметры входа

8 Гц – 20 Гц

0,3 мА – 500 мА

2 + 3

Шунт 0,1 Ом

20 Гц – 6 кГц

0,3 мА – 500 мА

1 + 3

8 Гц – 20 Гц

0,03 – 10,00 А

2 + 3

Шунт 0,01 Ом

20 Гц – 1 кГц

0,03 – 10,00 А

1 + 3

Примечание: допускается кратковременное, не более 5 с, измерение тока до 20 А, при этом интервал между измерениями должен быть не менее 10 минут.


6. Дополнительная погрешность измерения сигналов несинусоидальной формы в режиме измерения напряжения и силы переменного тока, определяемая коэффициентом амплитуды (КА), равным отношению допустимой амплитуды измеряемого сигнала к его среднеквадратическому значению для сигналов с амплитудой, не превышающей верхнего значения используемой шкалы, умноженной на коэффициент 2,7; Дополнительная погрешность не превышает предела основной погрешности при КА ≤ 3.



7. Прибор обеспечивает измерение СКЗ напряжения и силы переменного тока в селективном режиме при выборе в меню цифрового перестраиваемого полосового фильтра с дополнительной погрешностью ± 5 % от измеряемого значения (при частоте сигнала соответствующей центру полосы пропускания фильтра) во всём возможном диапазоне задания центральной частоты фильтра и ширины полосы пропускания фильтра, при условии, что ширина полосы пропускания фильтра не превышает ¼ от значения центральной частоты.

В случае, если заданная ширина полосы пропускания будет превышать ¼ от значения центральной частоты, допустимы небольшие смещения реально установившегося значения центральной частоты относительно заданного значения, а также допустимы небольшие отклонения реальной ширины полосы пропускания от заданного значения. При этом погрешность измерения на центральной частоте не нормируется.

Диапазон значений задания центральной частоты фильтра должен быть: (20…6000) Гц.

Диапазон значений задания ширины полосы пропускания фильтра должен быть: (2…f0) Гц, где: f0 – заданная центральная частота фильтра (Гц).

В случае превышения расстройки частоты сигнала от центральной частоты фильтра более чем на ±10 %, допустимо снижение точности расчётного значения коэффициента передачи фильтра.



8. Прибор обеспечивает измерение сопротивления постоянному току и режим диодного теста в соответствии с данными таблицы 5.

Таблица 5.

Поддиапазон измерения в значениях отображаемой шкалы

Предел допускаемой погрешности измерения

± (% + е.м.р.)

Параметры входа

0,3 – 500,0 Ом

0,003 – 5,000 кОм

0,03 – 50,00 кОм

0,3 – 500,0 кОм

0,003 – 5,000 МОм

1,0 + 3

Iизм не более 1 мА


-

 9. Предел допускаемой дополнительной погрешности в режиме измерения напряжения, силы постоянного и переменного тока, сопротивления в рабочем диапазоне температур не превышает удвоенного предела допускаемой основной погрешности.

10. Прибор обеспечивает средствами ПО устройства управления и индикации:

- установку с помощью клавиатуры (органов управления) УУИ режимов работы, параметров измерений, автоматический или ручной выбор пределов измерений;

- визуальную индикацию на экране УУИ значений измеряемого параметра, состояния прибора, отказов и ошибок;


11. Прибор обеспечивает отображение графической формы электрических сигналов на экране мобильного устройства (смартфона, планшета, ноутбука) в полосе частот, не превышающей 6 кГц, и амплитудой до 500 В без учета постоянной составляющей и с учетом постоянной составляющей.


12. Прибор имеет функцию регистратора и обеспечивает сохранение параметров и результатов измерений во встроенную микросхему памяти. Частота записи результатов измерений в память прибора для режимов измерения: U, I, R, тест диодов и прозвонки цепей – 8…9 записей в секунду. Максимальный интервал времени непрерывной записи результатов измерений в прибор составляет не менее 8 часов для любого режима работы, в котором доступна работа регистратора. Максимальное количество доступных сессий для записи не должно превышать 50 сессий.


13. Среднее время установления показаний на экране мобильного устройства не превышает:

- 1 сек. при измерении напряжения постоянного тока, силы постоянного тока и сопротивления постоянному току;

- 3 сек. при измерении напряжения и силы переменного тока;

- 4 сек. в режиме селективных измерений и выделения максимальных (пиковых) значений параметров сигнала.


14. В приборе установлены устройства защиты входов. Прибор выдерживает в течение 1 минуты перегрузку в режиме измерения напряжения и тока на пределе 500 мА и в течении 5 сек на пределе 10 А. При измерении сопротивления постоянному току время воздействия перегрузки не более 30 секунд. Предельно допустимые величины перегрузки для соответствующих пределов приведены в таблице 6.

Таблица 6.

Режим

Входное сопротивление

Среднеквадратическое значение

Постоянное значение

DCV

1 МОм ± 2%, емкость не более 40 пФ

550 В (300 В)

780 В

ACV

DCV + ACV

DCI, ACI (вход мА)

не более 0,3 Ом

1 А

1 А

10 А (вход А)

не более 0,01 Ом

20 А

20 А

* В скобках указано значение для модулированных сигналов



15. Прибор имеет функцию проверки целостности цепи (прозвонка).


16. Прибор имеет функцию диодный тест.


17. Питание прибора осуществляется от литий-полимерного аккумулятора с номинальным напряжением 3,7 В.


18. Прибор обеспечивает индикацию заряда и состояния автономного источника питания по средствам светодиодного индикатора на передней панели.

Зарядное устройство обеспечивает ток заряда 1 000 мА и напряжение 5,0 В при питании от сети переменного тока напряжением (110 – 240) В.


19. Диапазон рабочих температур: от минус 30 до 40°С


20. Средний срок службы прибора 15 лет. Средняя наработка на отказ прибора не менее 15 000 часов.


21. Габаритные размеры прибора, не более: 120 х 60 х 40 мм.


22. Масса прибора не более 0,25 кг.
