М3-111. Ваттметр поглощаемой мощности
Версия для печати
- Общие данные
- Технические характеристики
- Комплектность
- Дополнительные материалы
- Примечание
Общие данные

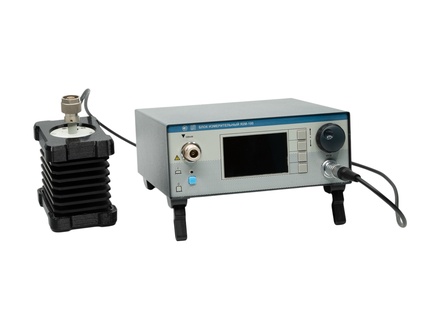

Измеритель мощности М3-111 предназначен для измерения мощности ВЧ сигналов с любым видом модуляции, включая импульсную, в коаксиальных трактах 7,0/3,04 мм с импедансом 50 Ом, а также для поверки ваттметров, измерения затухания и уровня излучения. Принцип действия прибора основан на калориметрическом методе преобразования ВЧ-мощности в тепловую энергию. Конструктивно он состоит из измерительного блока, обрабатывающего информацию, и выносных датчиков-преобразователей.
Технические характеристики
| Диапазон измерения мощности | от 10 мВт до 20 Вт |
| Базовая погрешность | не более 4 % |
| Тип соединителя радиочастотного входа | Тип III, вариант 1 (вилка) |
| Дисплей | IPS 3,2” 320х240 |
| Параметры питания | 230±23 В, 50±5 Гц, 30 Вт (опционально ~ 24 В) |
| Тип корпуса | Металлический, настольное исполнение, IP20 |
| Габариты и вес в упаковке | 430х410х160 мм, не более 5,5 кг |
| Частотный диапазон | от 0 до 18 ГГц |
| Тип преобразователя | калориметрический |
| Входной импеданс | 50 Ом |
| Интерфейс | USB, LAN, (опционально IEE488) |
| Рабочие условия эксплуатации | от +10ºС до +40ºС, влажность до 90% |
| Габариты и вес | БИ 230х210х95 мм, не более 3,0 кг ИКП – 140х105х80 мм, не более 1,2 кг |
| Гарантийный срок | 1 год |
Комплектность
Базовый комплект поставки:

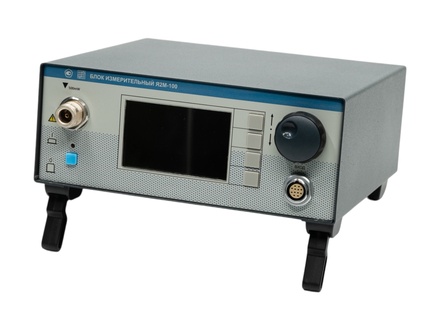

1. Блок измерительный Я2М-100– 1 шт.
2. Измерительный калориметрический преобразователь М5-111– 1 шт.
3. Шнур питания сетевой– 1 шт.
4. Руководство по эксплуатации – 1 шт.
5. Формуляр – 1 шт.
6. Методика поверки – 1 шт.
Дополнительные материалы
Примечание
Цена на изделие "М3-111. Ваттметр поглощаемой мощности" приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки и срок поверки позиции "М3-111. Ваттметр поглощаемой мощности" уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru.
