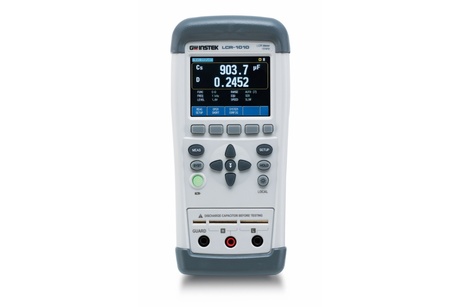

LCR-1010. Измеритель иммитанса
Версия для печати
- Общие данные LCR-1010
- Технические данные LCR-1010
- Комплектность LCR-1010
- Дополнительные материалы LCR-1010
- Примечание LCR-1010
Общие данные LCR-1010
Особенности:
- Измерение 15 комбинаций параметров: импеданс (Z), ёмкости, индуктивность, тангенс угла потерь, добротность, сопротивление постоянному току (Rdc), экв. послед. сопротивление (ESR), фазовый сдвиг (θ)
- Базовая погрешность: ± 0,2% (C, L, Z)
- Широкий диапазон частот тест-сигнала: 50 Гц, 100 Гц, 120 Гц, 1 кГц, 2 кГц, 10 кГц
- Уровень тест-сигнала (фиксир.) : 0,3 В/ 0,7 В/ 1В (перем.), ± 1В пост.(DC)
- Схема измерения: параллельная / последовательная
- Одновременная индикация двух параметров (осн. шкала - Rs,Rp, DCR, Ls, Lp, Cs, Cp; дополнит. шкала - θ, ESR, D, Q)
- Режим сортировки (Sorting): 5 номиналов %-допуска для входного контроля со звуковой сигнализацией (Pass/ Fail)
- Функция AutoLCZ: автовыбор режима измерения компонента
- Режим компенсации начальной емкости и сопротивления
- Сенсорный ЖКИ (touch screen) с подсветкой: диагональ 7 см, макс. индикация 50.000 (осн. и вспомог. дисплей), 2,5 изм./с (Slow)/ 10 изм./с (Fast)
- Автоматический и ручной выбор предела измерения, удержание показаний (DataHold)
- USB интерфейс (type C)
- ПО для цифровой регистрации данных (Data Logging)
Технические данные LCR-1010
| Измеряемые параметры | Измерение сопротивления (Z, R), ёмкости, индуктивности, тангенса угла потерь, добротности, сопротивление постоянному току (Rdc), эквивалентное последовательное сопротивления (ESR), измерение фазового сдвига (θ) |
| Погрешность | ±0,2% (базовая) |
| Электрическое сопротивление (от) | 50 мОм |
| Электрическое сопротивление (до) | 10 МОм |
| Разрешение (R, Z) | 0,1 мОм |
| Электрическая емкость (от) | 1 пФ |
| Электрическая емкость (до) | 50 мФ |
| Разрешение (C) | 0,001 пФ |
| Индуктивность (от) | 0,5 мкГн |
| Индуктивность (до) | 1 кГн |
| Разрешение (L) | 1 нГн |
| Частота тест сигнала | 50 Гц, 100 Гц, 120 Гц, 1 кГц, 2 кГц, 10 кГц |
| Диапазон частот | Фиксированный |
| Особенности | Сенсорный ЖКИ (диаг. 7 см). Тест сигнал – 6 фиксированных значений частоты. Уровни тест-сигнала - 0,3 Вскз/ 0,7 Вскз/ 1Вскз (перем.), ± 1В пост.(DC). Схема измерения - параллельная или последовательная. Одновременная индикация двух измеряемых параметров. Режим ∆-измерений. Функция сортировки для входного контроля (6 номиналов % допуска). Компенсация начальной емкости и сопротивления. Макс. индикация «50.000». Регистрация данных через ПО (Data Logging) |
| Интерфейс | USB (type C) |
| Уровень тест сигнала | 0,3 Вскз/ 0,7 Вскз/ 1 Вскз (перем.). 1 В пост (DC) |
Комплектность LCR-1010
| Наименование | Кол-во |
| Измеритель иммитанса | 1 шт. |
| Перезаряжаемая батарея 7,4 В | 1 шт. |
| Короткозамыкатель | 1 шт. |
| 4-х пр. измерительный кабель Kelvin с зажимами «крокодил» | 1 шт. |
| Кабель USB (тип А-С) | 1 шт. |
| Чехол для хранения | 1 шт. |
| РЭ | 1 шт. |
Дополнительные материалы LCR-1010
Примечание LCR-1010
Цена на изделие "LCR-1010. Измеритель импеданса" приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции "LCR-1010. Измеритель импеданса" уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru.
