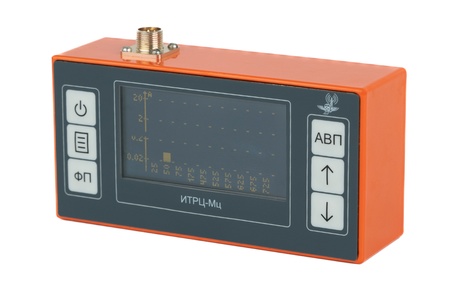

ИТРЦ-Мц. Измеритель тока рельсовых цепей

новинка
Склад: в наличии
По запросу
Код товара: 4562
Гарантия: 12 мес.
Версия для печати
  • Назначение ИТРЦ-Мц
  • Технические характеристики ИТРЦ--Мц
  • Достоинства ИТРЦ-Мц
  • Комплектность ИТРЦ-Мц
  • Дополнительные материалы по ИТРЦ-Мц
  • Примечание

Измеритель  тока рельсовых цепей ИТРЦ-Мц (далее прибор) применяется на железнодорожном транспорте для:

 -  измерения переменного тока в рельсовых цепях с частотами 25 Гц, 50 Гц, 75 Гц, 175 Гц,  а также несущими частотами в диапазонах 420 - 720 Гц, 4545 - 5555 Гц, 475 - 925 Гц (с функцией анализатора спектра);

 -  измерения длительности первого интервала между импульсами кодов «З» и «Ж» сигналов АЛСН при частоте переменного тока 25 Гц, 50 Гц или 75 Гц (с функцией допускового контроля);

-   декодирование кодов “З”, “Ж” и “КЖ” сигналов АЛСН и типа   используемого трансмиттера КПТ-5 (КПТ-8) , КПТ-7 (КПТ-9), КПТ-11 при частоте сигнального тока 25 Гц, 50 Гц, 75  Гц:

-    декодирование кодов АЛС-ЕН на частоте 174,38 Гц;

-   измерение уровня намагниченности с фиксацией максимальных значений (с учетом знака) индукции   постоянного магнитного поля на поверхности рельсов.

-   измерение значений обратного тягового тока и коэффициента асимметрии тягового тока на выводах дроссель-трансформаторов, а также значения тока в перемычке уравнивающего дросселя.


Измерения протекающего по рельсу переменного тока производятся с помощью:

-   встроенного индуктивного датчика путем наложения прибора на головку рельса;

-    выносных индуктивных датчиков Д1, Д2, накладываемых на головки рельсов (обеспечивают помехозащищённость прибора от воздействия внешних электромагнитных полей, например, наводок от силовых кабелей или тягового тока в рельсах);

-    токоизмерительных клещей (преобразователя переменного тока) КТ1, обеспечивающих измерение переменного тока в рельсовых перемычках;

-     токоизмерительных клещей (преобразователей постоянного/переменного тока) КТ2, КТ3, обеспечивающих средствами Bluetooth измерение асимметрии обратного тока в рельсовой линии.


Прибор оснащен модулем Bluetooth для обмена данными с токоизмерительными клещами КТ2, КТ3 и другими мобильными устройствами (например, модулем мультиметра ММ-1)


Прибор  предназначен для эксплуатации в диапазоне температур от минус 30 до плюс 40 ˚С и влажности до 90 % при температуре воздуха 30 ° С.  Для расширения нижней границы температур эксплуатации прибора до минус 40 ˚С предусмотрено устройство внешнего питания типа "PowerBank".






ИТРЦ-Мц  является заменой прибора А9-1


ИТРЦ-Мц и А9-1


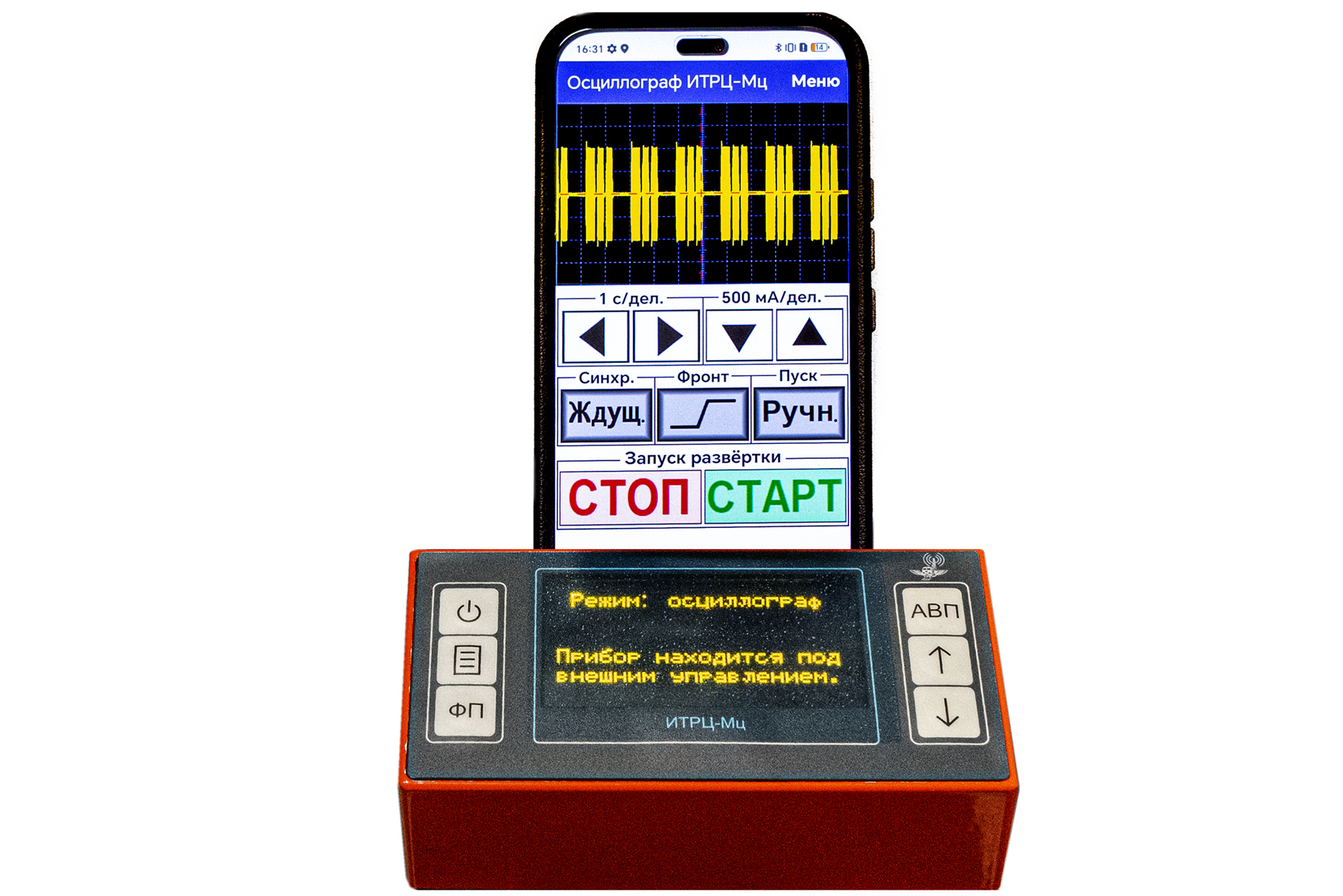

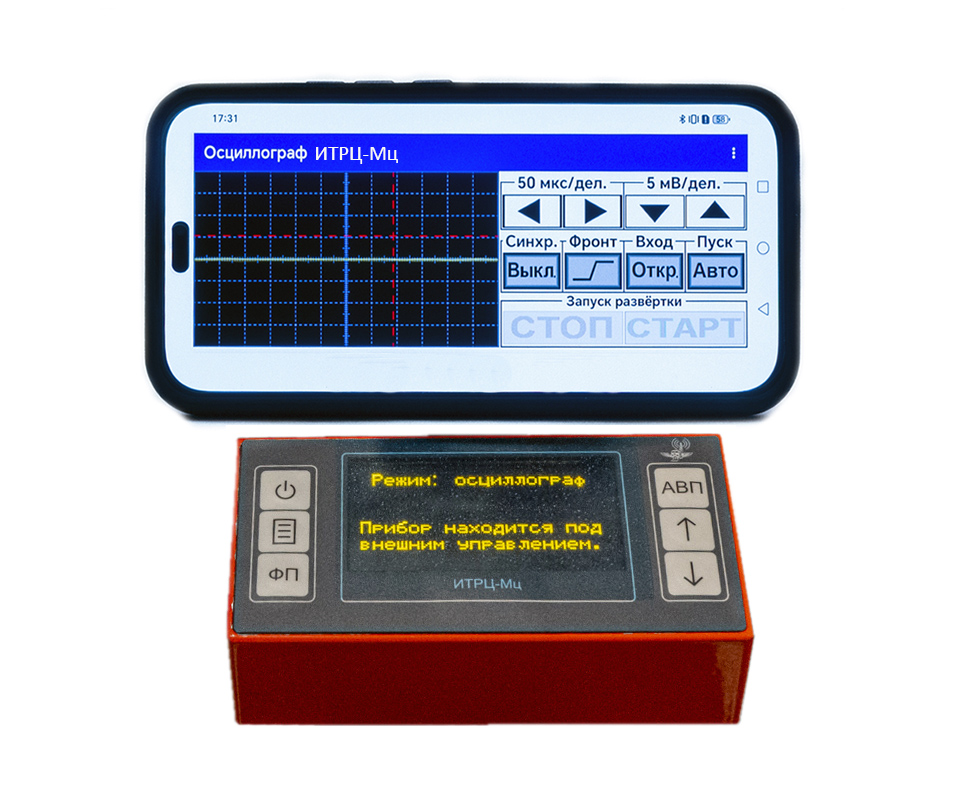

Функционал прибора может быть значительно расширен посредством присоединения по Bluetooth каналу модуля мультиметра ММ-1

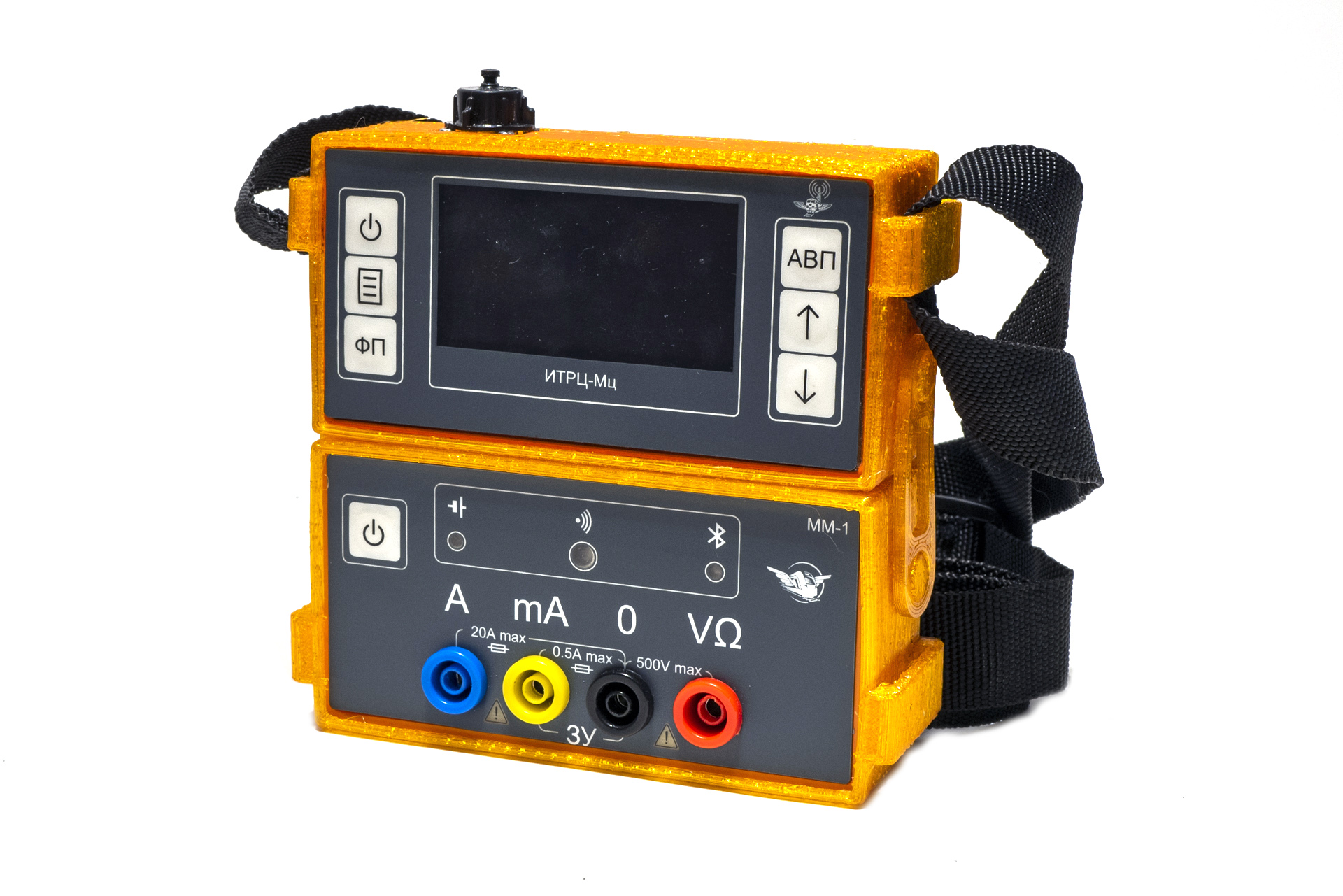

ИТРЦ-Мц с модулем мультиметра ММ-1

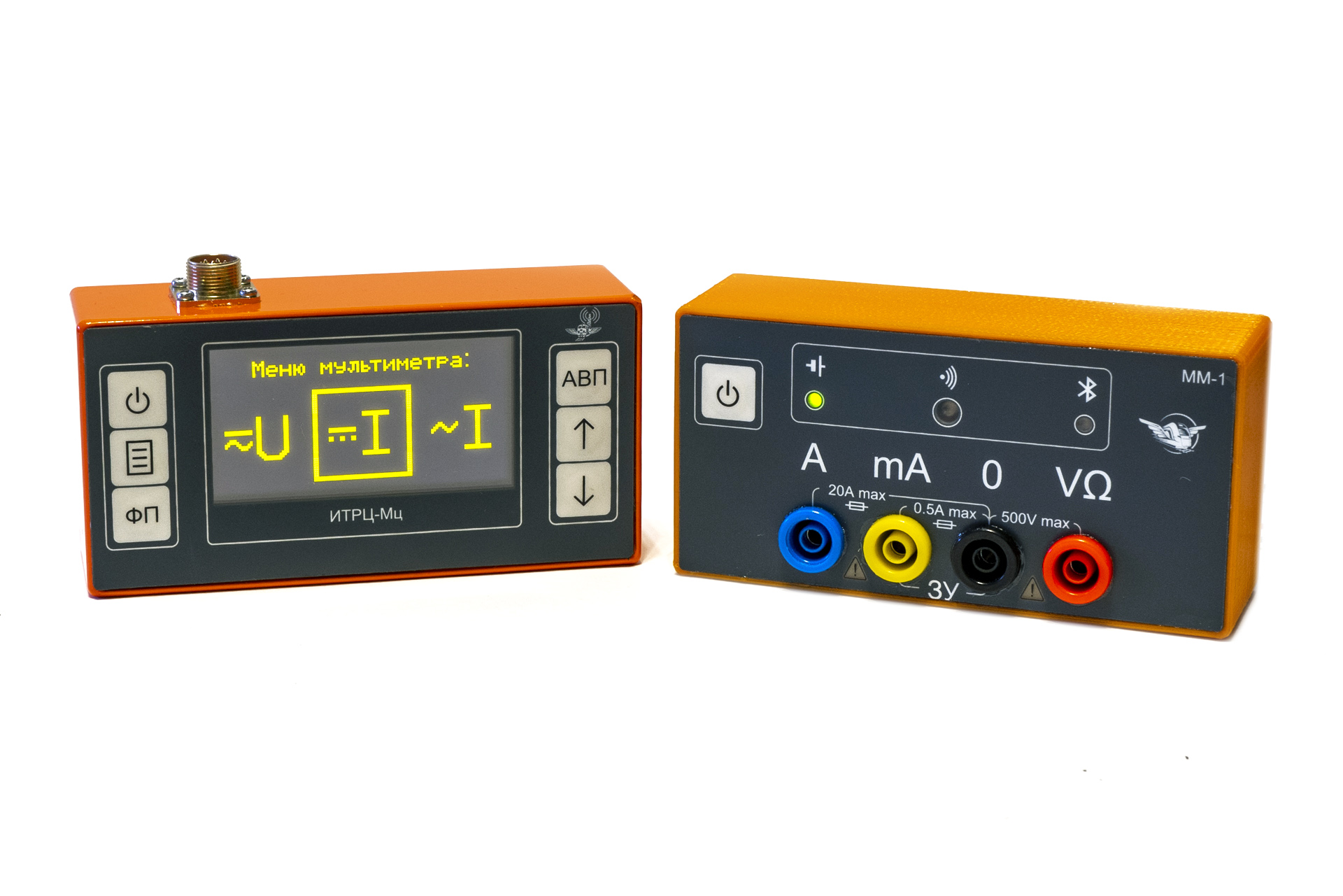

ИТРЦ-Мц с модулем мультиметра ММ-1


1. Прибор обеспечивает измерение среднеквадратического значения (СКЗ) переменного тока синусоидальной и сложной формы в селективном по частоте режиме с параметрами, приведенными в таблице 1.

Примечание: под сигналами сложной формы понимаются гармонические сигналы рельсовых цепей с амплитудной, фазовой манипуляцией или частотной манипуляцией.

          Таблица 1

Частота входного сигнала, Гц

Форма сигнала

Затухание на частоте соседнего канала, не менее, дБ

Диапазоны сигнальных токов

 в рельсовой линии, А

поддиапазон

1

11

111

25, 50, 75

синусоидальная или код АЛСН

40

-

0,2 - 2,0

2,0 - 20

175

фазовая манипуляция

0,02 – 0,20

0,2 – 2,0

2,0 - 20

420, 480, 580, 720, 780, 4545, 5000, 5555

амплитудная манипуляция

0,02 – 0,20

0,2 – 2,0

-

475, 525, 575, 625, 675, 725, 775, 825, 875, 925

частотная манипуляция

35

0,02 – 0,20

0,2 – 2,0

-



             Рабочие частоты прибора разделены на 2 банка частот.

Банк 1 содержит частоты: 25 Гц, 50 Гц, 75 Гц, 175 Гц, 420 Гц, 480 Гц, 580 Гц, 720 Гц, 780 Гц, 4545 Гц, 5000 Гц, 5555 Гц .

Банк 2 содержит частоты: 25 Гц, 50 Гц, 75 Гц, 175 Гц, 475 Гц, 525 Гц, 575 Гц, 625 Гц, 675 Гц, 725 Гц, 775 Гц, 825 Гц, 875 Гц, 925 Гц . 2.2 Прибор с помощью токоизмерительных клещей КТ1 обеспечивает измерение в рельсовых перемычках переменного тока   частотой 25 Гц, 50 Гц, 75 Гц


2. Прибор с помощью токоизмерительных клещей КТ1 обеспечивает измерение в рельсовых перемычках переменного тока   частотой 25 Гц, 50 Гц, 75 Гц

от 0,2 А до 20 А, переменного тока частотой 175 Гц от 0,02 до 20 А, переменного тока частотой   выше 175 Гц  от 0,02 А до 2,0 А.


3. Пределы допускаемых основных погрешностей прибора при измерении СКЗ переменного тока путем наложения прибора или выносных индуктивных датчиков на головки рельсов типа Р65 с учетом методической погрешности, вызванной ограничением полосы пропускания измерительных каналов прибора, приведены в таблице 2.

                                                                                                      Таблица 2

Измеряемый параметр

Диапазон измерений, А

Предел допускаемой основной погрешности

Непрерывные сигналы переменного тока частотой 25 Гц; 50 Гц; 75 Гц

0,02 – 20,0

± (10 % + 2 ЕМР)

Сигналы АЛСН частотой 25 Гц; 50 Гц; 75 Гц, измеряемые без учета пауз между импульсами

0,02 – 20,0

± (10 % + 2 ЕМР)

Сигналы АЛС-ЕН с несущей частотой 174,38 Гц

0,02 – 20,0

± (10 % + 2 ЕМР)

АМ сигналы с несущими частотами 420 Гц, 480 Гц, 580 Гц, 720 Гц, 780 Гц, (ТРЦ3)

0,02 – 2,00

± (10 % + 2 ЕМР)

ЧМ  сигналы  с несущими частотами 475 Гц, 525 Гц, 575 Гц, 625 Гц, 675 Гц, 725 Гц, 775 Гц, 825 Гц,  875 Гц,  925 Гц

0,02 – 2,00

± (10 % + 2 ЕМР)

АМ сигналы с несущими частотами 4545 Гц, 5000 Гц, 5555Гц (ТРЦ4).

0,02 – 2,00

± (10 % + 2 ЕМР)

             Примечание: ЕМР – единица младшего разряда отображаемого на дисплее результата измерения.

   4.   Пределы допускаемых основных погрешностей прибора при измерении СКЗ переменного тока при помощи преобразователя тока (токоизмерительных клещей) с учетом методической погрешности, вызванной ограничением полосы пропускания измерительных каналов прибора, приведены в таблице 3.

Таблица 3

Измеряемый параметр

Диапазон измерений, А

Предел допускаемой основной погрешности

Непрерывные сигналы переменного тока частотой 25 Гц; 50 Гц; 75 Гц

0,2 – 20,0

± (10 % + 2 ЕМР)

20,0 – 200

± (10 % + 2 ЕМР)

Сигналы АЛСН частотой 25 Гц; 50 Гц; 75 Гц, измеряемые без учета пауз между импульсами

0,02 – 20,0

± (10 % + 2 ЕМР)

20,0 – 200

± (10 % + 2 ЕМР)

Сигналы АЛС-ЕН с несущей частотой 174,38 Гц

0,02 – 20,0

± (10 % + 2 ЕМР)

АМ сигналы с несущими частотами 420 Гц, 480 Гц, 580 Гц, 720 Гц, 780 Гц, (ТРЦ3)

0,02 – 2,00

± (10 % + 2 ЕМР)

ЧМ сигналы  с несущими частотами 475 Гц, 525 Гц, 575 Гц, 625 Гц, 675 Гц, 725 Гц, 775 Гц, 825 Гц,  875 Гц,  925 Гц

0,02 – 2,00

± (10 % + 2 ЕМР)

АМ сигналы с несущими частотами 4545 Гц, 5000 Гц, 5555 Гц (ТРЦ4).

0,02 – 2,00

± (15 % + 2 ЕМР)

             Примечание: ЕМР – единица младшего разряда отображаемого на дисплее результата измерения.

5.  Прибор имеет функцию измерения намагниченности рельсов путем индикации индукции постоянного магнитного поля на поверхности рельсов с определением направления поля в диапазоне ± 20 мТл и разрешением 0,1 мТл с погрешностью измерения ± 3 мТл.


6.  Прибор имеет функцию измерения  длительности первого интервала между импульсами кодов  «З» и «Ж»  сигналов  АЛСН  в диапазоне от 60 до 240 мс  с погрешностью ± 8 мс при частоте  переменного тока 50 Гц или 75 Гц , и ± 12 мс при частоте переменного тока 25 Гц.


7.  Прибор имеет функцию измерения длительности паузы между импульсами кода “КЖ” в диапазоне от 60 до 1200 мс при частоте сигнала 25 Гц, 50 Гц и 75 Гц. Погрешность измерения при этом не нормируется.


8. Прибор имеет функцию декодирования и отображения на дисплее кодов “З”, “Ж” и “КЖ” сигналов АЛСН.

9.  Прибор имеет функцию декодирования и отображения на дисплее типа используемого трансмиттера КПТ-5(8), КПТ-7(9) и КПТ-11.

10.  Прибор имеет функцию декодирования кодов АЛС-ЕН на частоте 174,38 Гц с двукратной фазоразностной модуляцией в виде модифицированного кода Бауэра. При этом на экране прибора отображается декодированный код в шестнадцатеричной системе исчисления по первому и второму подканалам, количество свободных блок-участков и контролируемая скорость.


11. Прибор имеет функцию отображение спектрограммы уровней сигналов рабочих частот в логарифмическом масштабе амплитуды в диапазоне (0,02 - 20) А.

12. Прибор имеет функцию измерения тягового тока и коэффициента асимметрии тягового тока для переменного (50 Гц) и постоянного родов тока при помощи токоизмерительных клещей КТ2, КТ3. Диапазон и погрешность измерения тягового тока и коэффициента асимметрии указаны в таблице 4.

Таблица 4

Измеряемая величина

Диапазон измерения

Погрешность измерения

Переменный тяговый ток (50 Гц), значение представлено для каждых клещей в отдельности.

от 0 до 1500 А (СКЗ)

± 5 %

Постоянный тяговый ток, значение представлено для каждых клещей в отдельности.

от минус 1500 А

до + 1500 А

± 5 %

Коэффициент асимметрии тягового тока

от 0 до 100 %, при условии, что сумма тяговых токов больше 20 А

Абсолютная погрешность ± 0,5 % – при сумме тяговых токов выше 100 А;

± 3 % – при сумме тяговых токов от 20 до 100 А.

 13.  Прибор обеспечивает индикацию состояния автономного источника питания (при включении прибора), процесса его зарядки, частоты селекции, значений переменного тока входного сигнала, наличия манипуляции входного сигнала, значений индукции постоянного магнитного поля и перегрузки входных измерительных цепей.


 14. Прибор имеет энергонезависимую память на 999 ячеек и часы реального времени

 15.  Питание прибора осуществляется от встроенного литий-полимерного аккумулятора с номинальным напряжением 3,7 В, либо от внешнего устройства питания типа "PowerBank", подсоединяемого к прибору при помощи специального кабеля. Время непрерывной работы от полностью заряженного встроенного аккумулятора не менее 12 часов при температуре окружающего воздуха от 0 до 40 ° С.  Зарядное устройство обеспечивает ток заряда до 1000 мА и напряжение 5,0 В при питании от сети переменного тока напряжением 110 – 240 В.


  16.  Габаритные размеры прибора - 160 х 90 х 42 мм.

 17   Масса прибора не более 0,55 кг, масса прибора в потребительской таре не более 1 кг.





- цифровая обработка сигналов, обеспечивающая высокую стабильность параметров приборп во всём интервале рабочих температур;
- OLED-дисплей;
- наглядное отображение режимов измерения;
- удобное управление;
 - мгновенная индикация частоты сигнального тока;
 - высокая помехозащищенность;
 - безынерционность при измерении тока в рельсовой цепи;
 - ударопрочный корпус;
-малые габариты и вес;

Наименование

Обозначение

Кол-во

Примечание

Прибор ИТРЦ-Мц

ТУ 468261.001-014

1



Аккумуляторная батарея

103450

1

Встроена в прибор

Сетевое зарядное устройство

5V 1А

1

Состоит из сетевого адаптера и специального USB- кабеля

Токоизмерительные клещи

КТ1

1

Для измерения сигнального тока в перемычках

Токоизмерительные клещи (датчик переменного/ постоянного тока)

КТ2, КТ3

2

Для измерения асимметрии тягового тока.

Индуктивные датчики (внешние)

Д1, Д2

2

Для измерения тока в рельсах

Соединительный кабель индуктивных датчиков

№1, 2

1



PowerBank  (комплект)



1

Кейс, 4 Li-Ion АКБ, сетевой адаптер

Соединительный кабель

№3

1

Для подключения PowerBank к прибору

Руководство по эксплуатации

468261.001-014. РЭ

1

На flash накопителе

Паспорт

46261.001-014.ПС

1



Методика калибровки

468261.001-014. МК

1

По отдельному заказу

Кожаная сумка



1



Упаковочная тара



1

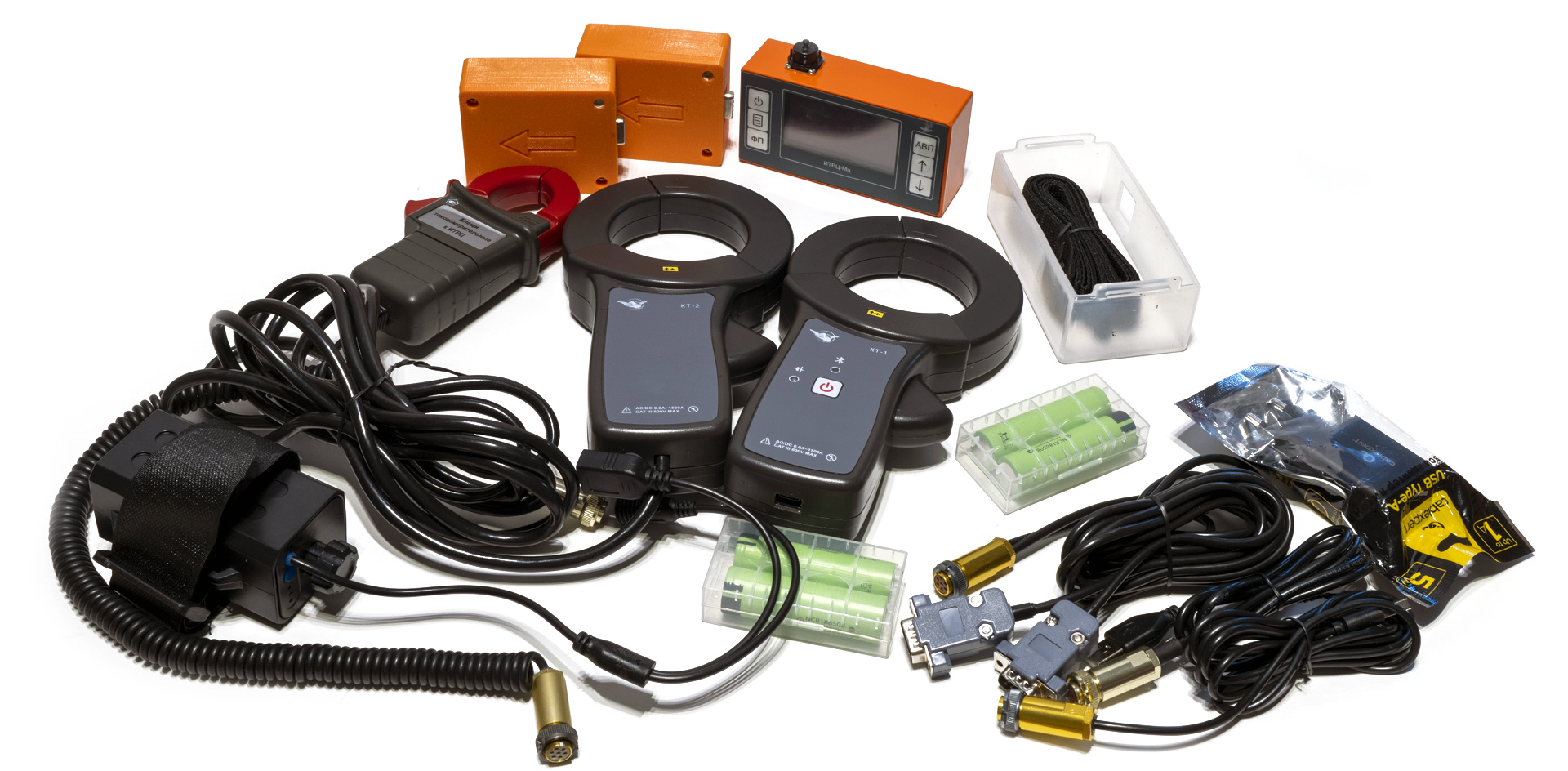

Комплектность ИТРЦ-Мц

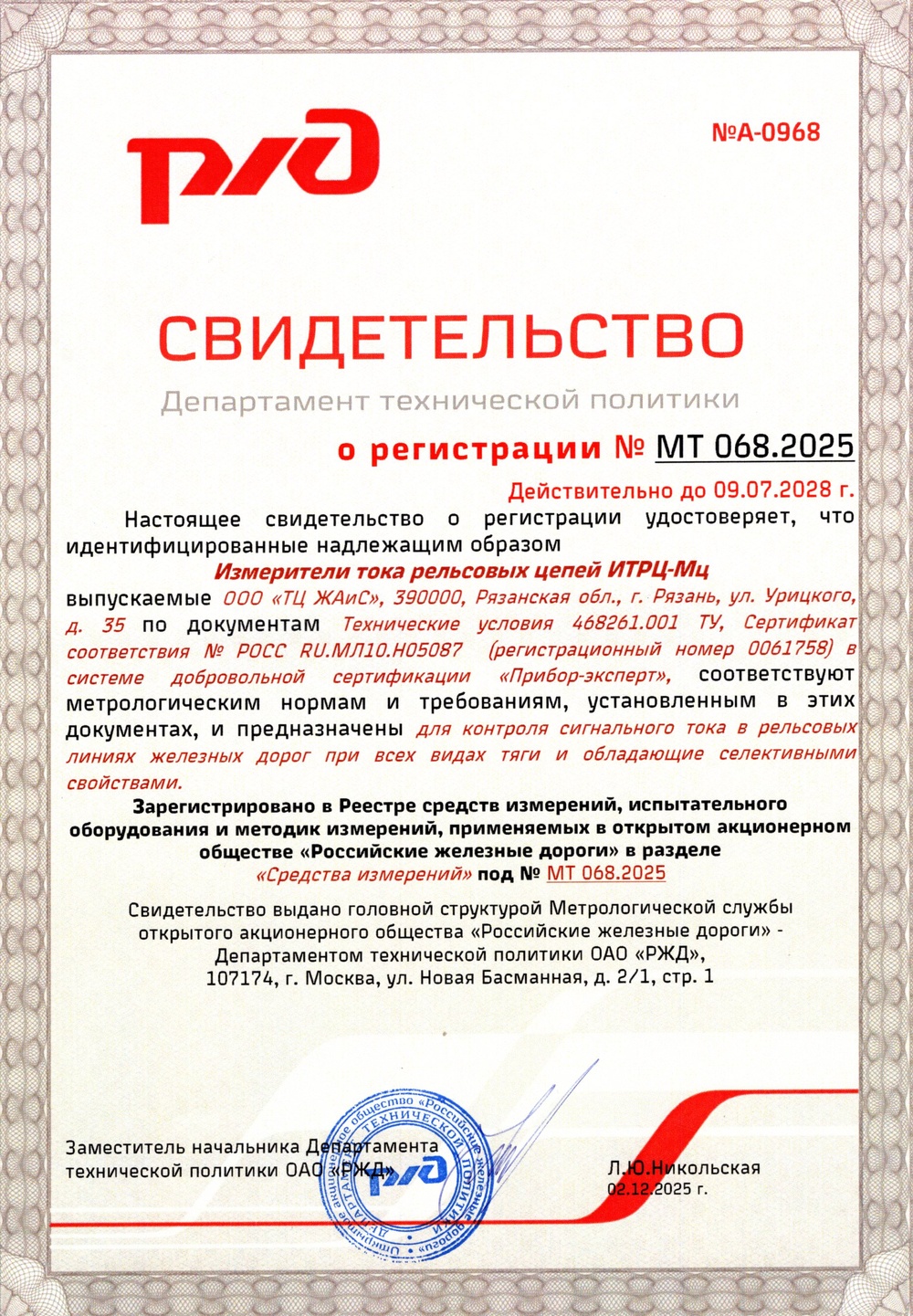

Свидетельство о регистрации

Цена на изделие " Измеритель тока рельсовых цепей ИТРЦ-Мц" приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции " Измеритель тока рельсовых цепей ИТРЦ-Мц" уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru.
