ИТРЦ-ЧМ. Индикатор тока рельсовых цепей
Версия для печати
- Назначение ИТРЦ-ЧМ
- Технические характеристики ИТРЦ-ЧМ
- Достоинства ИТРЦ-ЧМ
- Комплектность ИТРЦ-ЧМ
- Дополнительные материалы по ИТРЦ-ЧМ
- Примечание

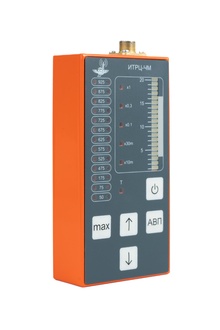

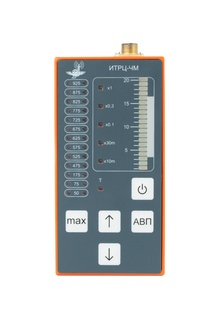

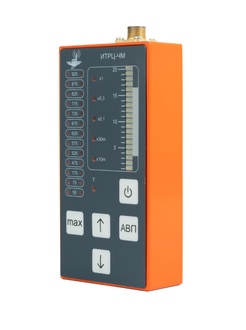

Назначение ИТРЦ-ЧМ
Индикатор тока рельсовых цепей ИТРЦ-ЧМ - модификация прибора «Индикатор тока рельсовой цепи ИТРЦ-М» (ТУ 468261.001) предназначен для применения на участках железных дорог, оборудованных рельсовыми цепями переменного тока с частотной манипуляцией сигнала
ИТРЦ-ЧМ (индикатор тока рельсовых цепей) предназначен для:
- индикации частоты сигнального тока в рельсовой линии
- относительной оценки изменения уровня сигнального тока на выбранной частоте в рельсовой линии
- контроль длительности первого интервала кодовых сигналов «Ж» и «З» автоматической локомотивной сигнализации (АЛСН).

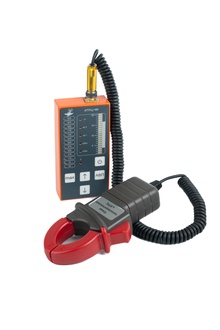

ИТРЦ-ЧМ с внешним преобразователем
(токовыми клещами) обеспечивает оценку изменения уровня переменного тока в
рельсовых перемычках, кабельных жилах и проводах.
Технические характеристики ИТРЦ-ЧМ
Перечень индицируемых частот сигнального тока, параметров входного фильтра и диапазонов сигнальных токов в рельсах, на которые реагирует ИТРЦ-ЧМ при его наложении на головку рельса, приведен в таблице 1.
Таблица 1
| Частота входного сигнала, Гц | Форма сигнала | Затухание на частоте соседнего канала, не менее, дБ | Диапазоны сигнальных токов в рельсовой линии, А | ||||
| множитель | |||||||
| х10м | х30м | х0,1 | х0,3 | х1 | |||
| 50, 75 | синусоидальная или код АЛСН | 34 | 0,2-2,0 | 0,6-6,0 | 2-20 | ||
| 175 | фазовая манипуляция | ||||||
| 475, 525, 575, 625, 675, 725, 775, 825, 875, 925 | частотная манипуляция | 26 | 0,02-0,2 | 0,06-0,6 | 0,2-2,0 | ||
Прибор ИТРЦ-ЧМ обеспечивает контроль:
- длительности первого интервала кодовых сигналов «Ж», «З» автоматической локомотивной сигнализации АЛСН в диапазоне от 0,1 до 0,2 с;
- переменного тока в рельсовых перемычках от 0,2 А до 20 А с помощью токовых клещей.
Питание ИТРЦ-ЧМ осуществляется от встроенного
источника постоянного тока с номинальным напряжением 3,7 В, в качестве которого
используется литий-полимерный аккумулятор.
Время непрерывной работы ИТРЦ-ЧМ от полностью заряженного аккумулятора в нормальных условиях эксплуатации составляет не менее 12 часов.
Рабочие условия применения ИТРЦ-ЧМ:
- температура окружающего воздуха от минус 30 до 40ºС;
- относительная влажность до 98% при температуре 25ºС.
Масса ИТРЦ-ЧМ не более 0,6 кг.
Габаритные размеры ИТРЦ-ЧМ не более: 130 х 60 х 30 мм..
Достоинства ИТРЦ-ЧМ
- цифровая обработка сигналов, обеспечивающая высокую стабильность параметров индикатора во всём интервале рабочих температур;
- яркая и удобная светодиодная шкала;
- наглядное отображение режимов измерения;
- удобное управление;
- мгновенная индикация частоты сигнального тока;
- высокая помехозащищенность;
- безынерционность при индикации (измерении) тока в рельсовой цепи;
- ударопрочный корпус.
Комплектность ИТРЦ-ЧМ

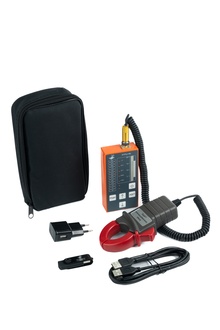

Состав комплекта поставки ИТРЦ-ЧМ указан в таблице 2.
Таблица 2
| НАИМЕНОВАНИЕ, ТИП | ОБОЗНАЧЕНИЕ | КОЛ. | ПРИМЕЧАНИЕ |
| 1. Прибор ИТРЦ-ЧМ | 468261.001 ТУ. | 1 | аккумулятор внутри прибора |
| 2. Зарядное устройство | 5В 1А | 1 | Состоит из сетевого адаптера и спец. USB- кабеля |
| 3. Токовые клещи | 1 | | |
| 4. Сумка | 1 | ||
| 5. Руководство по эксплуатации | 468261.001 РЭ | 1 | на CD диске |
| 6. Паспорт | 468261.001 ПС | 1 | |
| 7. Упаковочная тара | 1 |
