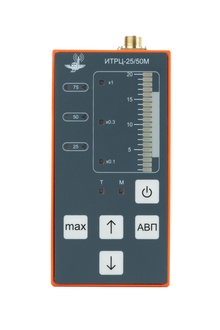

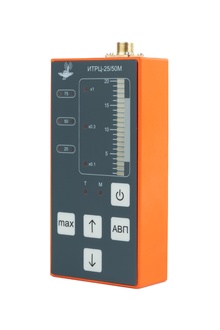

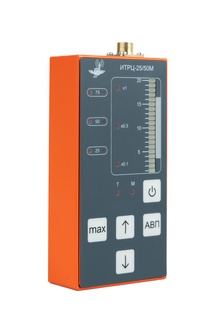

ИТРЦ-25/50М. Индикатор тока рельсовых цепей

По запросу
Код товара: 5634
Гарантия: 12 месяцев
Версия для печати
  • Назначение ИТРЦ-25/50М
  • Технические характеристики ИТРЦ-25/50М
  • Достоинства ИТРЦ-25/50М
  • Комплектность ИТРЦ-25/50М
  • Дополнительные материалы по ИТРЦ-25/50М
  • Примечание

ИТРЦ-25/50М (индикатор тока рельсовых цепей) предназначен для:

  • индикации частоты сигнального тока в рельсовой линии (25, 50 и 75 Гц);
  • относительной оценки изменения уровня сигнального тока на выбранной частоте в рельсовой линии (25, 50 и 75 Гц);
  • оценки намагниченности (магнитной индукции) рельсовых стыков, рельсов;
  • контроля длительности первого интервала кодовых сигналов «Ж» и «З» автоматической локомотивной сигнализации (АЛСН).

ИТРЦ-25/50М применяется для оперативного определения причин нарушения нормальной работы рельсовых цепей на железной дороге индуктивным методом, как при помощи встроенной антенны, так и при помощи внешних токовых клещей, входящих в комплект поставки индикатора. Это позволяет в значительной степени расширить функциональные возможности изделия, что дополнительно облегчает поиски неисправностей в рельсовых цепях (рельсовых соединителях, перемычках, проводах).

ИТРЦ-25/50М обеспечивает индикацию частоты сигнального тока и относительную оценку изменения силы переменного тока в рельсах марки Р65 рельсовой линии на выбранной частоте, в соответствии с данными, приведенными в в таблице 1.

Таблица 1


Частота

 входного

сигнала, Гц

Затухание на

 частоте соседнего

канала, не менее,

дБ

Диапазоны сигнальных токов в рельсовой

линии, А

Коэффициент шкалы

0,1

0,3

1

25

28

0,1-2,0

0,3-6

1-20

50

28

0,1-2,0

0,3-6

1-20

75

28

0,1-2,0

0,3-6

1-20



  • ИТРЦ-25/50М  обеспечивает контроль намагниченности рельсов с фиксацией максимальных значений индукции и постоянного магнитного поля на поверхности рельсов в диапазоне от 0,2 мТл  до  20 мТл с разбитием на поддиапазоны: 2, 6 и 20 мТл.
  • ИТРЦ-25/50М обеспечивает контроль длительности первого интервала кодовых сигналов «Ж» и «З» АЛСН в диапазоне 0.1...0.2c
  • функция автоматического выбора предела измерений;
  • функция фиксации максимальных значений


Рабочие условия применения ИТРЦ-25/50М:
-температура окружающего воздуха от минус 30 до 40ºС;
-относительная влажность до 98% при температуре 25ºС;


Питание ИТРЦ-25/50М осуществляется от встроенного источника постоянного тока напряжением 3,7 В, в качестве которого используется литий-полимерный аккумулятор.

Время непрерывной работы индикатора ИТРЦ-25/50М без подзарядки от предварительно полностью заряженного аккумулятора в нормальных условиях эксплуатации составляет не менее 12 часов.

Масса прибора не более 0,6 кг.

Габаритные размеры не более: 130 х 60 х 30 мм.

  • цифровая обработка сигналов, обеспечивающая высокую стабильность параметров индикатора во всём интервале рабочих температур;
  • яркая и удобная светодиодная шкала;
  • наглядное отображение режимов измерения;
  • удобное управление;
  • мгновенная индикация частоты сигнального тока;
  • высокая помехозащищенность;
  • безынерционность при индикации (измерении) тока в рельсовой цепи;
  • ударопрочный корпус;
  • малые габариты и вес;

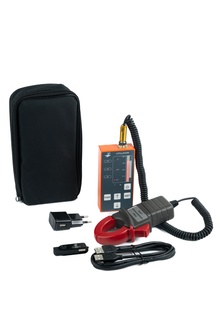

Изделие ИТРЦ-25/50М поставляется в следующей комплектации:

НАИМЕНОВАНИЕ, ТИП

ОБОЗНАЧЕНИЕ

КОЛ.

ПРИМЕЧАНИЕ

1. Индикатор тока рельсовых цепей  ИТРЦ-25/50М

468261.001 ТУ.

1



2. Зарядное устройство

5В 1А

1

адаптер+кабель

3. Токовые клещи



1



4. Приспособление для переноски индикатора



1

опция

5. Руководство по эксплуатации

468261.001 РЭ

1

на флеш-накопителе или мини CD

6. Паспорт

468261.001 ПС

1



7. Сумка



1



8. Упаковочная тара



1




Комплектность ИТРЦ-25/50М
