ИТНП. Источник токов и напряжений переносной

По запросу
Код товара: 175
Гарантия: 18 мес.
Версия для печати
  • Назначение ИТНП
  • Технические характеристики ИТНП
  • Комплектность ИТНП
  • Дополнительный материал ИТНП
  • Примечание

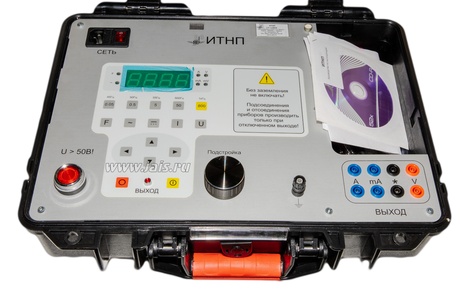

Источник токов и напряжений переносной (ИТНП) предназначен для поверки и проверки работоспособности  щитовых амперметров,  вольтметров и частотомеров постоянного и переменного токов непосредственно в месте их установки, например на постах ЭЦ, ГАЦ, узлах связи, тяговых подстанций и т.д. Поверка осуществляется с помощью образцового прибора, например,  мультиметра, имеющего удовлетворяющую базовую погрешность.

Примером образцового прибора является цифровой мультиметр APPA 505, который может быть поверен как эталон (постоянного напряжения по 3 разряду, постоянного тока по 2 разряду, сопротивления по 4 разряду).



ИТНП предназначен для замены изделия ПП-ЖАИС.


Прибор обеспечивает:

  • выдачу напряжения постоянного тока в диапазоне от 1 мВ до 800 В с разбиением на поддиапазоны:

1..50 мВ с дискретностью установки 0,1 мВ,

 50..500 мВ с дискретностью установки 1 мВ,

 0.5..5 В с дискретностью установки 10 мВ,

 5..50 В с дискретностью установки 100 мВ,

 50..800 В с дискретностью установки 1В;


  •  выдачу напряжения переменного тока в диапазоне от 1 мВ до 800 В с разбиением на поддиапазоны:

1..50 мВ с дискретностью установки 0,1 мВ,

 50..500 мВ с дискретностью установки 1 мВ,

 0.5..5 В с дискретностью установки 10 мВ,

 5..50 В с дискретностью установки 100 мВ,

50..800 В с дискретностью установки 1В, при F = (40…2000) Гц,

50..600 В с дискретностью установки 1В, при F = (30…40) Гц,

где F – частота переменного напряжения на выходе “V” прибора


  • выдачу постоянного тока в диапазоне от 1 мА до 12 А с разбиением на поддиапазоны:

1..50 мА с дискретностью установки 100 мкА,

50..500 мА с дискретностью установки 1 мА,

0,5..5 А с дискретностью установки 10 мА,

5..12 А с дискретностью установки 100 мА;



  •  выдачу переменного тока в диапазоне от 1 мА до 10 А с разбиением на поддиапазоны:

1..50 мА с дискретностью установки 100 мкА,

50..500 мА с дискретностью установки 1 мА,

0,5..5 А с дискретностью установки 10 мА,

5..10 А с дискретностью установки 100 мА, при F < 600 Гц;

5..8 А с дискретностью установки 100 мА, при F = (600…800) Гц;

5..6 А с дискретностью установки 100 мА, при F = (800…1000) Гц,  где F – частота переменного тока на выходе ИТНП



- величины нестабильности выдаваемого тока или напряжения при неизменном сопротивлении нагрузки за время 1 мин. представлены в таблице 1

Таблица 1


  • плавную подстройку установленной величины тока или напряжения в пределах не менее +/- 8 единиц младшего разряда;
  • установка частоты переменного тока в диапазоне 30…2000 Гц  для режима воспроизведения напряжения, и в диапазоне 30…1000 Гц  для режима воспроизведения тока;
  • плавную подстройку частоты переменного тока в пределах не менее +/- 5% от установленного значения;
  • стабилизацию установленных выходных токов и напряжений при изменении сопротивления нагрузки и колебаниях напряжения питания прибора во всём диапазоне допустимых питающих напряжений;
  • выходной ток в режиме воспроизведения напряжения не менее 1мА.
  • отображение на 3-х разрядном 7-ми сегментном индикаторе устанавливаемой величины;
  • коэффициент нелинейных искажений выходного напряжения при сопротивлении нагрузки в соответствии с таблицей 1, не более 0,5%;
  • коэффициент нелинейных искажений выходного тока на выходе “мА” при сопротивлении нагрузки в соответствии с таблицей 1, не более 0,5%;
  • коэффициент нелинейных искажений выходного тока на выходе “А” при сопротивлении нагрузки в соответствии с таблицей 1, не более 2%;
  • защиту от короткого замыкания в нагрузке.


Общие данные:

- питание: от сети переменного тока 220 ± 22 В;

- потребляемая мощность при полной нагрузке: не более 200 Вт;

- габаритные размеры: не более 420x340x120мм;

- масса прибора: не более 6,5 кг.

Прибор обеспечивает заявленные технические характеристики по истечении времени установления рабочего режима, равного 5 мин.

Прибор сохраняет работоспособность при температуре окружающей среды от  +10°C до +35°C и относительной влажности воздуха не более 80%.


Базовая комплектность:

  • Прибор;
  • Шнур питания;
  • Руководство по эксплуатации;


Дополнительная комплектация:

  • Переносной мультиметр (образцовый прибор) по желанию Заказчика
Комплектность ИТНП
