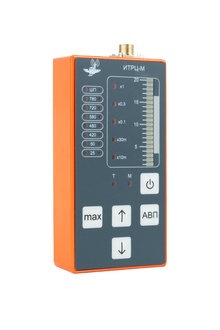

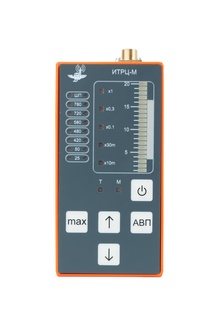

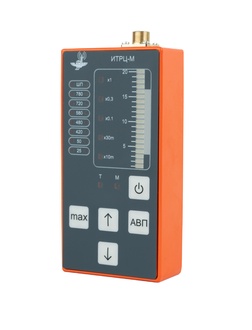

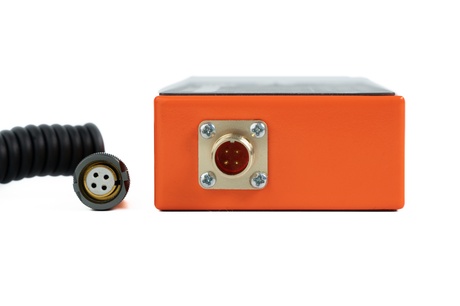

ИТРЦ-М. Индикатор тока рельсовых цепей
Версия для печати
- назначение ИТРЦ-М
- Технические характеристики ИТРЦ-М
- Достоинства ИТРЦ-М
- Комплектность ИТРЦ-М
- Дополнительные материалы по ИТРЦ-М
- примечание
назначение ИТРЦ-М
ИТРЦ-М (индикатор тока рельсовых цепей) предназначен для:
- индикации частоты сигнального тока в рельсовой линии (25, 50, 420, 480, 580, 720, 780, 4545…5555 (ШП) Гц)*;
- относительной оценки изменения уровня сигнального тока на выбранной частоте в рельсовой линии (25, 50, 420, 480, 580, 720, 780, 4545…5555 (ШП) Гц);
- оценки намагниченности (магнитной индукции) рельсовых стыков, рельсов;
- контроля длительности первого интервала кодовых сигналов «Ж» и «З» автоматической локомотивной сигнализации (АЛСН).

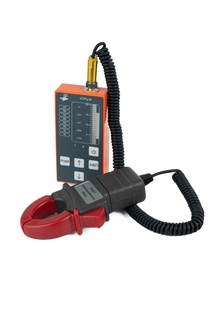

ИТРЦ-М применяется для оперативного определения причин нарушения нормальной работы рельсовых цепей на железной дороге индуктивным методом, как при помощи встроенной антенны, так и при помощи внешних токовых клещей, входящих в комплект поставки индикатора. Это позволяет в значительной степени расширить функциональные возможности изделия, что дополнительно облегчает поиски неисправностей в рельсовых цепях (рельсовых соединителях, перемычках, проводах).
* По желанию Заказчика могут быть введены частоты 75 Гц и 175 Гц

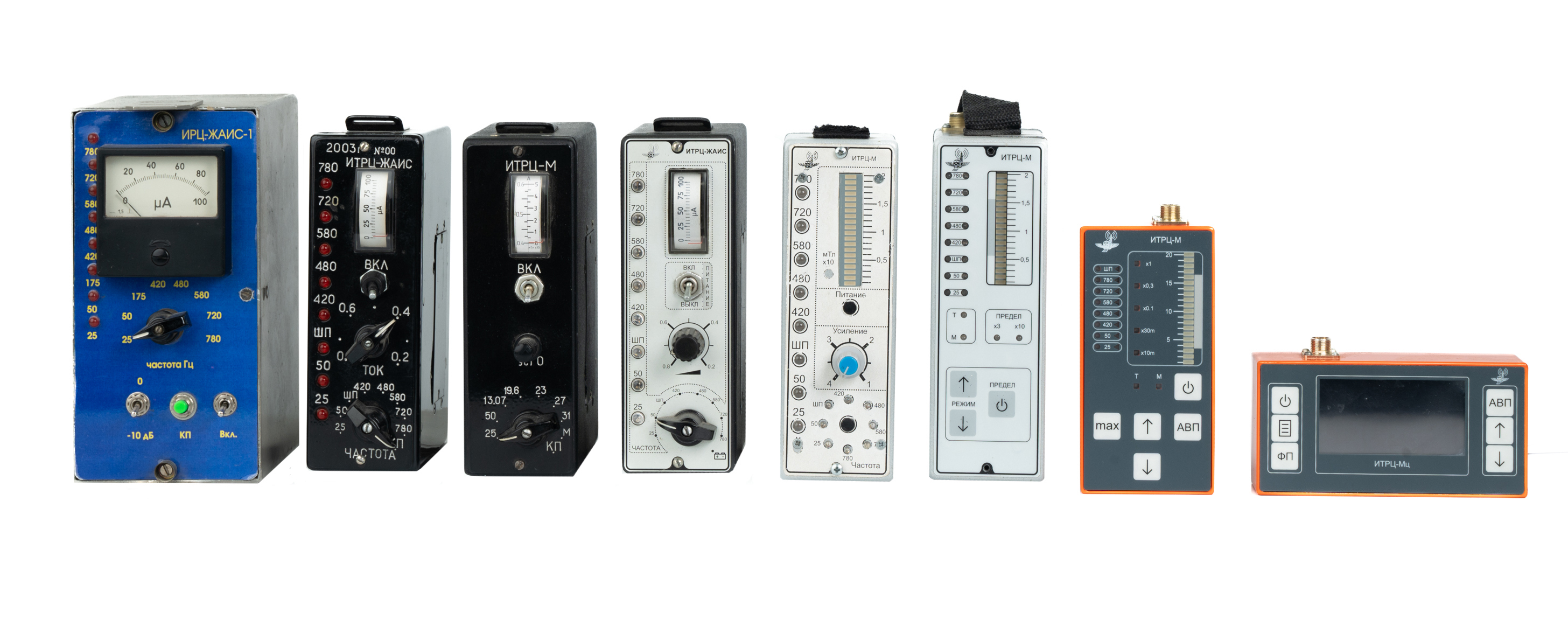

Этапы модернизации изделия ИТРЦ-м (ИТРЦ-ЖАИС) приведены ниже
Технические характеристики ИТРЦ-М
ИТРЦ-М обеспечивает индикацию частоты сигнального тока и относительную оценку изменения силы переменного тока в рельсах марки Р65 рельсовой линии на выбранной частоте, в соответствии с данными, приведенными в таблице
| Частота входного сигнала, Гц | Форма сигнала | Затухание на частоте соседнего канала, не менее, дБ | Диапазоны сигнальных токов в рельсовой линии, А | ||||
| множитель | |||||||
| х10м | х30м | х0,1 | х0,3 | х1 | |||
| 25 | Синусоидальная или код АЛСН | 34 | - | - | 0,2-2,0 | 0,6-6,0 | 2-20 |
| 50 | |||||||
| 420 | Амплитудная манипуляция | 26 | 0,02-0,2 | 0,06-0,6 | 0,2-2,0 | - | - |
| 480 | |||||||
| 580 | |||||||
| 720 | |||||||
| 780 | |||||||
| 4545…5555 | - | 0,02-0,2 | 0,06-0,6 | 0,2-2,0 | - | - | |
- ИТРЦ-М обеспечивает контроль намагниченности рельсов с фиксацией максимальных значений индукции и постоянного магнитного поля на поверхности рельсов в диапазоне от 0,2 мТл до 20 мТл с разбитием на поддиапазоны: 2, 6 и 20 мТл.
- ИТРЦ-М обеспечивает контроль длительности первого интервала кодовых сигналов «Ж» и «З» АЛСН в диапазоне 0.1...0.2c
- функция автоматического выбора предела измерений;
- функция фиксации максимальных значений;
Рабочие условия применения ИТРЦ-М:
-температура окружающего воздуха от минус 30 до 40ºС;
-относительная влажность до 98% при температуре 25ºС;
Питание ИТРЦ-М осуществляется от встроенного источника постоянного тока напряжением 3,7 В, в качестве которого используется литий-полимерный аккумулятор.
Время непрерывной работы индикатора без подзарядки от предварительно полностью заряженного аккумулятора в нормальных условиях эксплуатации составляет не менее 12 часов.
Масса прибора не более 0,6 кг.
Габаритные размеры не более: 130 х 60 х 30 мм
Достоинства ИТРЦ-М
- цифровая обработка сигналов, обеспечивающая высокую стабильность параметров индикатора во всём интервале рабочих температур;
- яркая и удобная светодиодная шкала;
- наглядное отображение режимов измерения;
- удобное управление;
- мгновенная индикация частоты сигнального тока;
- высокая помехозащищенность;
- безынерционность при индикации (измерении) тока в рельсовой цепи;
- ударопрочный корпус.
Комплектность ИТРЦ-М

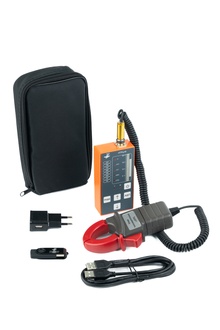

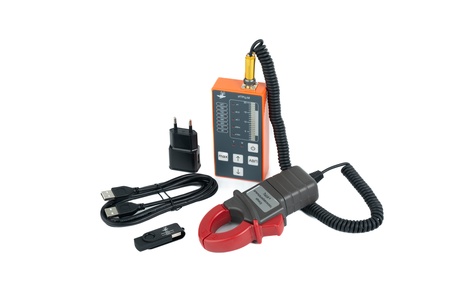

Изделие ИТРЦ-М поставляется в следующей комплектации:
| НАИМЕНОВАНИЕ, ТИП | ОБОЗНАЧЕНИЕ | КОЛ. | ПРИМЕЧАНИЕ |
| 1. Индикатор тока рельсовых цепей ИТРЦ-М | 468261.001 ТУ. | 1 |
|
| 2. Зарядное устройство | 5В 1А | 1 | адаптер+кабель |
| 3. Токовые клещи |
| 1 |
|
| 4. Приспособление для переноски индикатора |
| 1 | опция |
| 5. Руководство по эксплуатации | 468261.001 РЭ | 1 | на флеш-накопителе или мини CD |
| 6. Паспорт | 468261.001 ПС | 1 |
|
| 7. Сумка |
| 1 |
|
| 8. Упаковочная тара |
| 1 |
|
Дополнительные материалы по ИТРЦ-М
