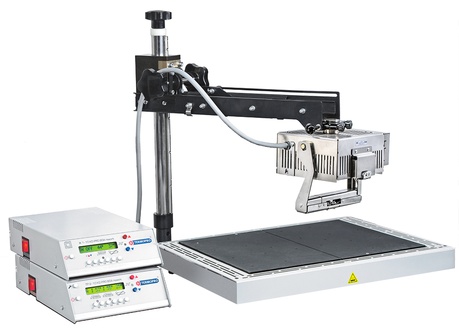

ИК-650 ПРО ИКВ/Л-100. Инфракрасная паяльная станция комплект "БАЗОВЫЙ"
Версия для печати
- Общие данные
- Технические характеристики
- Комплектность
- Дополнительные материалы
- Примечание
- Опции
Общие данные
Точная цифровая система автоматической стабилизации температуры с памятью и обратной связью для всех нагревательных каналов ИК станции.
Точная система измерения температуры обеспечивает 100% гарантию результата.
Не требуется калибровка ИК станции на всем сроке эксплуатации.
ИК станция поддерживает технологию безсвинцовой пайки.
ИК станция комплектуется ПО с самым богатым функционалом.
Термопрофилирование с обратной связью обеспечивает высокую повторяемость техпроцесса.
ИК станция поддерживает технологию перекатки шариков BGA (ребол) как по термопрофилю, так и в ручном режиме.
Верхний нагреватель комплектуется элементом Elstein. Нагрев производится в ИК диапазоне волнами длиной 2-8µm, которые обеспечивают равномерный нагрев разнородных материалов с соблюдением необходимой скорости нагрева в соответствии с требованиями производителей микросхем и паяльных паст.
ИК станция комплектуется лазерным указателем для точного прицеливания в центр при BGA пайке.
В отличии от интегрированной, модульная компоновка инфракрасной паяльной станции ИК-650 обеспечивает удобство управления и максимальное свободное пространство на рабочем месте.
Инфракрасная паяльная станция ИК-650про весьма эргономична. Самая подвижная и удобная конструкция телескопического штатива с четырьмя степенями свободы обеспечивает легкое позиционирования верхнего нагревателя в любую точку печатной платы.
В отличие от интегрированных систем, модульная компоновка ИК станции в сочетании с подвижной системой позиционирования нагревателя, обеспечивает полный равномерный подогрев платы, даже в тех случаях, когда перепаиваемый чип расположен на самом краю.
Благодаря модульной компоновке ИК паяльной станции практически отсутствуют ограничения на расположение больших печатных плат в рабочей зоне.
ИК станция оснащается уникальными широкоформатными термостолами с двумя зонами нагрева. Термостолы высокой энерговооруженности обладают нормированным распределением температуры по поверхности. Такой термостол гарантированно обеспечивает равномерный и быстрый подогрев по термопрофилю, исключая деформацию многослойных печатных плат с большой теплоемкостью.
ИК-650 ПРО. Особенности
ИК-650 - экономически выгодное готовое решение для 99% случаев бережного ремонта плат ноутбуков, видеоприставок таких как XBOX-360, материнских и серверных печатных плат, плат телевизоров, мониторов, а также плат промышленного, коммуникационного и другого сложного оборудования.
ИК станция подходит как для профессионалов, так и для начинающих мастеров.
Лучшее соотношение цена / качество + функционал среди других ИК станций.
Быстрая окупаемость ИК станции при BGA пайке.
Заводское качество изготовления, длительный срок службы и самая долгая гарантия на станцию ИК-650 ПРО.
ИК-650 ПРО сертифицирована как паяльное оборудование соответствующее ГОСТу РФ.
Для мелкосерийного и единичного производства электроники станция ИК-650 ПРО дает двойное преимущество - кроме возможности BGA пайки и других сложных микросхем вы получаете возможность групповой пайки SMD - компонентов на печатные платы по термопрофилю.
Инфракрасная паяльная станция ИК-650 ПРО комплектуется программой "ТЕРМОПРО-ЦЕНТР". Программа обеспечивает: полное управление температурными режимами работы станции автоматическую работу в режиме термопрофилирования техпроцесса пайки BGA графическое отображение температуры при работе в ручном режиме хранение и редактирование базы данных термопрофилей хранение архива результатов термопрофилирования дополнительные сервисные функции
ИК-650 ПРО. Особые преимущества
длительный срок службы ИК станции модульная конструкция ИК станции большой выбор широкоформатных термостолов для ИК станции подвижный верхний ИК нагреватель с четырьмя степенями свободы на телескопическом штативе поворотный верхний нагреватель для прицеливания лазером в центр BGA пайка BGA по термопрофилю подогрев платы по термопрофилю
Технические характеристики
Технические характеристики верхнего ИК нагревателя ИКВ/Л-100 ПРО /увеличенная + лазер/
Напряжение питания [В/Гц]: ~220-230 / 50-60Гц
Число степеней свободы телескопического штатива: 4 перемещения - по вертикали / по горизонтали/ поворот вокруг штатива/ поворот вокруг оси верхнего нагревателя/
Номинальная мощн. [Вт] при напряжении 230 В: 800
Размер керамического нагревателя верхнего излучателя [мм]: 95х95
Максимальная рабочая температура [°С] при напряжении 230В: 650
Длина волны ИК излучения [мкм]: 2-10
Наличие лазерного указателя центра излучателя: да
Комплектация плоскими диафрагмами шт./[мм] (всегда в комплекте): 5/ 50х50, 60х60, 70х70, 80х80, 90х90
Комплектация запатентованными 3D-концентраторами ИК лучей шт./[мм]: 3/ 60х60, 80х80, 100х100 /в комплекте/
Совместимость с терморегуляторами: ИК 1-10 КД ПРО
Технические характеристики термостола НП 34-24 ТП 2-10 АБ (или КД) ПРО
Размер рабочей поверхности термостола: 340х240 (2 независимых зоны нагрева)
Температура рабочей поверхности термостола: 350° С (максимальная)
Номинальная мощность термостола: 2800 Вт (2 зоны по 1400 Вт)
Рекомендуемые габариты печатной платы: до 350х250 мм
Максимальные габариты печатной платы: до 400х300 мм
Комплектность
ИК-650 ПРО ИКВ/Л-100 в комплекте «БАЗОВЫЙ»1. ТЕРМОПРО - ЦЕНТР многофункциональное программное приложение для управления паяльной станцией ИК-650 ПРО.
2. ИКВ/Л-100 ПРО подвижный штатив + верхний нагреватель со сменными диафрагмами для ограничения зоны нагрева печатной платы (сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 50х50, 70х70, 80х80, 90х90 мм)). Зона излучения: 96х96 мм.
3. ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы.
4. НП 34-24 ПРО двухзонный широкоформатный термостол для равномерного подогрева печатных плат. ИК станция может комплектоваться и другим термостолами серии НП и ИКТ в зависимости от задачи заказчика. При звонке менеджера можно уточнить, если нужен другой термостол.
5. ТП 2-10 АБ ПРО двухканальный терморегулятор обеспечивает управление температурой нагрева термостола НП 34-24 ПРО (терморегулятор может быть заменен на ТП 2-10 КД ПРО, со встроенным каналом измерения температуры платы, при желании - сообщите менеджеру о замене).
6. ПДШ-300 шарнирный прижим для установки термодатчика на печатную плату.
7. ТД-1000 внешний термодатчик для контроля температуры печатной платы при пайке BGA.
8. ФСМ-15, ФСК-15 (по 10 шт.) БОНУС - фторопластовые стойки для установки печатных плат на рабочую поверхность термостола ИК станции.
ИК-650 ПРО ИКВ/Л-100 в комплекте "АКТИВ"
1. ТЕРМОПРО - ЦЕНТР многофункциональное программное приложение для управления паяльной станцией ИК-650 ПРО.
2. ИКВ/Л-100 ПРО подвижный штатив + верхний нагреватель со сменными диафрагмами для ограничения зоны нагрева печатной платы (сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 50х50, 70х70, 80х80, 90х90 мм)). Зона излучения: 96х96 мм.
3. ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы.
4. НП 34-24 ПРО двухзонный широкоформатный термостол для равномерного подогрева печатных плат. ИК станция может комплектоваться и другим термостолами серии НП и ИКТ в зависимости от задачи заказчика. При звонке менеджера можно уточнить, если нужен другой термостол.
5. ТП 2-10 АБ ПРО двухканальный терморегулятор обеспечивает управление температурой нагрева термостола НП 34-24 ПРО (терморегулятор может быть заменен на ТП 2-10 КД ПРО, со встроенным каналом измерения температуры платы, при желании - сообщите менеджеру о замене).
6. ВМ 0.45 электровакуумный пинцет.
7. ПДШ-300 шарнирный прижим для установки термодатчика на печатную плату.
8. ТД-1000 внешний термодатчик для контроля температуры печатной платы при пайке BGA.
9. ФСМ-15, ФСК-15 (по 10 шт.) БОНУС - фторопластовые стойки для установки печатных плат на рабочую поверхность термостола ИК станции.
Комплект поставки ВМ-0.45:
• Блок управления вакуумного захвата: 1 шт.
• Педаль управления ножная: 1 шт.
• Рукоятка с трубкой: 1 шт.
• Адаптер питания 12В 1А: 1 шт.
• Кронштейн - держатель рукоятки: 1 шт.
• Провод заземления: 1 шт.
• Насадка изогнутая ф 0,7 мм: 1 шт.
• Насадка изогнутая ф 1,8 мм: 1 шт.
• Насадка прямая ф 0,7 мм: 1 шт.
• Насадка прямая ф 1,8 мм: 1 шт.
• Насадка изогнутая ф 0,41 мм: 1 шт.
• Насадка ф 0,25 мм: 1 шт.
• Присоски ф5мм, ф8мм, ф13 мм: комплект
• Фильтрующий материал: 1 шт.
ИК-650 ПРО ИКВ/Л-100 в комплекте "ОПТИМУМ"
1. ТЕРМОПРО - ЦЕНТР многофункциональное программное приложение для управления паяльной станцией ИК-650 ПРО.
2. ИКВ/Л-100 ПРО подвижный штатив + верхний нагреватель со сменными диафрагмами для ограничения зоны нагрева печатной платы (сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 50х50, 70х70, 80х80, 90х90 мм)). Зона излучения: 96х96 мм.
3. ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы.
4. НП 34-24 ПРО двухзонный широкоформатный термостол для равномерного подогрева печатных плат. ИК станция может комплектоваться и другим термостолами серии НП и ИКТ в зависимости от задачи заказчика. При звонке менеджера можно уточнить, если нужен другой термостол.
5. ТП 2-10 АБ ПРО двухканальный терморегулятор обеспечивает управление температурой нагрева термостола НП 34-24 ПРО (терморегулятор может быть заменен на ТП 2-10 КД ПРО, со встроенным каналом измерения температуры платы, при желании - сообщите менеджеру о замене).
6. FC-500 воздушный охладитель.
7. ПДШ-300 шарнирный прижим для установки термодатчика на печатную плату.
8. ТД-1000 внешний термодатчик для контроля температуры печатной платы при пайке BGA.
9. ФСМ-15, ФСК-15 (по 10 шт.) БОНУС - фторопластовые стойки для установки печатных плат на рабочую поверхность термостола ИК станции.
Комплект поставки FC-500:
• Блок вентиляторов на подставке: 1 шт.
• Адаптер питания ~220 / =12В 1А: 1 шт.
• Кабель USB: 1 шт.
• Провод заземления: 1 шт.
ИК-650 ПРО ИКВ/Л-100 в комплекте "КОМФОРТ"
1. ТЕРМОПРО - ЦЕНТР многофункциональное программное приложение для управления паяльной станцией ИК-650 ПРО.
2. ИКВ/Л-100 ПРО подвижный штатив + верхний нагреватель со сменными диафрагмами для ограничения зоны нагрева печатной платы (сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 50х50, 70х70, 80х80, 90х90 мм)). Зона излучения: 96х96 мм.
3. ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы.
4. НП 34-24 ПРО двухзонный широкоформатный термостол для равномерного подогрева печатных плат. ИК станция может комплектоваться и другим термостолами серии НП и ИКТ в зависимости от задачи заказчика. При звонке менеджера можно уточнить, если нужен другой термостол.
5. ТП 2-10 АБ ПРО двухканальный терморегулятор обеспечивает управление температурой нагрева термостола НП 34-24 ПРО (терморегулятор может быть заменен на ТП 2-10 КД ПРО, со встроенным каналом измерения температуры платы, при желании - сообщите менеджеру о замене).
6. FC-500 воздушный охладитель.
7. ВМ 0.45 электровакуумный пинцет.
8. ПДШ-300 шарнирный прижим для установки термодатчика на печатную плату.
9. ТД-1000 внешний термодатчик для контроля температуры печатной платы при пайке BGA.
10. ФСМ-15, ФСК-15 (по 10 шт.) БОНУС - фторопластовые стойки для установки печатных плат на рабочую поверхность термостола ИК станции.
Комплект поставки FC-500:
• Блок вентиляторов на подставке: 1 шт.
• Адаптер питания ~220 / =12В 1А: 1 шт.
• Кабель USB: 1 шт.
• Провод заземления: 1 шт.
Комплект поставки ВМ-0.45:
• Блок управления вакуумного захвата: 1 шт.
• Педаль управления ножная: 1 шт.
• Рукоятка с трубкой: 1 шт.
• Адаптер питания 12В 1А: 1 шт.
• Кронштейн - держатель рукоятки: 1 шт.
• Провод заземления: 1 шт.
• Насадка изогнутая ф 0,7 мм: 1 шт.
• Насадка изогнутая ф 1,8 мм: 1 шт.
• Насадка прямая ф 0,7 мм: 1 шт.
• Насадка прямая ф 1,8 мм: 1 шт.
• Насадка изогнутая ф 0,41 мм: 1 шт.
• Насадка ф 0,25 мм: 1 шт.
• Присоски ф5мм, ф8мм, ф13 мм: комплект
• Фильтрующий материал: 1 шт.
Дополнительные материалы
Примечание
Цена на изделие "ИК-650 ПРО ИКВ/Л-100. Инфракрасная паяльная станция" приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции "ИК-650 ПРО ИКВ/Л-100. Инфракрасная паяльная станция " уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru.
