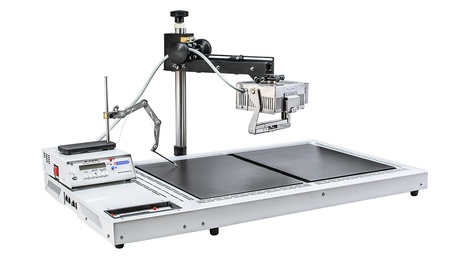

ИК-650 МЕГА ИКВ/Л-100. Инфракрасная паяльная станция комплект "БАЗОВЫЙ"
Версия для печати
- Общие данные
- Технические характеристики
- Комплектность
- Опции
Общие данные
Точная цифровая система автоматической стабилизации температуры с памятью и обратной связью для всех нагревательных каналов ИК станции.
Точная система измерения температуры обеспечивает 100% гарантию результата.
Не требуется калибровка ИК станции на всем сроке эксплуатации.
ИК станция поддерживает технологию безсвинцовой пайки.
ИК станция комплектуется ПО с самым богатым функционалом.
Термопрофилирование с обратной связью обеспечивает высокую повторяемость техпроцесса.
ИК станция поддерживает технологию перекатки шариков BGA (ребол) как по термопрофилю, так и в ручном режиме.
Верхний нагреватель комплектуется элементом Elstein. Нагрев производится в ИК диапазоне волнами длиной 2-8µm, которые обеспечивают равномерный нагрев разнородных материалов с соблюдением необходимой скорости нагрева в соответствии с требованиями производителей микросхем и паяльных паст.
ИК станция комплектуется лазерным указателем для точного прицеливания в центр при BGA пайке.
В отличии от интегрированной, модульная компоновка инфракрасной паяльной станции ИК-650 обеспечивает удобство управления и максимальное свободное пространство на рабочем месте.
Инфракрасная паяльная станция ИК-650 весьма эргономична. Самая подвижная и удобная конструкция телескопического штатива с четырьмя степенями свободы обеспечивает легкое позиционирования верхнего нагревателя в любую точку печатной платы.
В отличие от интегрированных систем, модульная компоновка ИК станции в сочетании с подвижной системой позиционирования нагревателя, обеспечивает полный равномерный подогрев платы, даже в тех случаях, когда перепаиваемый чип расположен на самом краю.
Благодаря модульной компоновке ИК паяльной станции практически отсутствуют ограничения на расположение больших печатных плат в рабочей зоне.
ИК станция оснащается уникальными широкоформатными термостолами с двумя зонами нагрева. Термостолы высокой энерговооруженности обладают нормированным распределением температуры по поверхности. Такой термостол гарантированно обеспечивает равномерный и быстрый подогрев по термопрофилю, исключая деформацию многослойных печатных плат с большой теплоемкостью.
ИК-650. Особенности
ИК-650 - экономически выгодное готовое решение для 99% случаев бережного ремонта плат ноутбуков, видеоприставок таких как XBOX-360, материнских и серверных печатных плат, плат телевизоров, мониторов, а также плат промышленного, коммуникационного и другого сложного оборудования.
ИК станция подходит как для профессионалов, так и для начинающих мастеров.
Лучшее соотношение цена / качество + функционал среди других ИК станций.
Быстрая окупаемость ИК станции при BGA пайке.
Заводское качество изготовления, длительный срок службы и самая долгая гарантия на станцию ИК-650.
ИК-650 сертифицирована как паяльное оборудование соответствующее ГОСТу РФ.
Для мелкосерийного и единичного производства электроники станция ИК-650 дает двойное преимущество - кроме возможности BGA пайки и других сложных микросхем вы получаете возможность групповой пайки SMD - компонентов на печатные платы по термопрофилю.
Инфракрасная паяльная станция ИК-650 комплектуется программой "ТЕРМОПРО-ЦЕНТР". Программа обеспечивает: полное управление температурными режимами работы станции автоматическую работу в режиме термопрофилирования техпроцесса пайки BGA графическое отображение температуры при работе в ручном режиме хранение и редактирование базы данных термопрофилей хранение архива результатов термопрофилирования дополнительные сервисные функции
ИК-650. Особые преимущества
длительный срок службы ИК станции модульная конструкция ИК станции большой выбор широкоформатных термостолов для ИК станции подвижный верхний ИК нагреватель с четырьмя степенями свободы на телескопическом штативе поворотный верхний нагреватель для прицеливания лазером в центр BGA пайка BGA по термопрофилю подогрев платы по термопрофилю
Технические характеристики
Технические характеристики верхнего ИК нагревателя ИКВ/Л-100 ПРО /увеличенная + лазер/:
Напряжение питания [В/Гц]: ~220-230 / 50-60Гц
Число степеней свободы телескопического штатива: 4 перемещения - по вертикали / по горизонтали/ поворот вокруг штатива/ поворот вокруг оси верхнего нагревателя/
Номинальная мощн. [Вт] при напряжении 230 В: 800
Размер керамического нагревателя верхнего излучателя [мм]: 95х95
Максимальная рабочая температура [°С] при напряжении 230В: 650
Длина волны ИК излучения [мкм]: 2-10
Наличие лазерного указателя центра излучателя: да
Комплектация плоскими диафрагмами шт./[мм] (всегда в комплекте): 5/ 50х50, 60х60, 70х70, 80х80, 90х90
Комплектация запатентованными 3D-концентраторами ИК лучей шт./[мм]: 3/ 60х60, 80х80, 100х100 /в комплекте/
Совместимость с терморегуляторами: ИК 1-10 КД ПРО
Технические характеристики термостола НП 54-36 ПРО / МЕГА:
Мощность нагревателя [Вт]: до 6000 Вт (2 х 2800 номинально)
Удельная мощность нагревателя [кВт/м2]: 29
Диапазон рабочих температур [°С]: 50 – 350
Стабильность поддержания температуры на спокойном воздухе без нагрузки объектами нагрева [°С] (в точках установки термодатчиков с внутренней стороны нагревателя): ± 2
Равномерность распределения температурного поля по поверхности нагрева (на спокойном воздухе без нагрузки объектами нагрева, без учета зоны периметра нагревателя) [°С]: ±5 (при 200 °С)
Габариты зоны нагрева [мм]: суммарно 540 х 365 ±5 (2 зоны 365 х 260 ±5)
Число зон нагрева: 2
Диапазон волн ИК излучения [мкм]: 2-10
Габариты корпуса [мм] (без учета кабельного ввода и кабелей): 810 х 490 х 65 ±10
Масса прибора [кг], не более: 20 ±1
Гарантия: 3 года, на термостол: 2 года, на инструменты – 1 год
Комплектность
Инфракрасная паяльная станция ИК-650 МЕГА ИКВ/Л-100 комплект «БАЗОВЫЙ»
ТЕРМОПРО - ЦЕНТР многофункциональное программное приложение для управления паяльной станцией ИК-650 ПРО.
ИКВ/Л-100 ПРО подвижный штатив + верхний нагреватель со сменными диафрагмами для ограничения зоны нагрева печатной платы (сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 50х50, 70х70, 80х80, 90х90 мм)). Зона излучения: 96х96 мм.
ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы.
НП 54-36 ПРО / МЕГА двухзонный широкоформатный термостол со встроенным терморегулятором для равномерного подогрева печатных плат.
ПДШ-300 М шарнирный прижим модернизированный для установки термодатчика на печатную плату.
ТД-1000 внешний термодатчик для контроля температуры печатной платы при пайке BGA.
ФСМ-15, ФСК-15 (по 10 шт.) БОНУС - фторопластовые стойки для установки печатных плат на рабочую поверхность термостола ИК станции.
Электрошкаф с автоматическим выключателем, кабелем, вилкой 32А 250В
Розетка 3-х полюсная 32А 250В
Шнур USB
Предохранитель 10А 4шт.
Техпаспорт с гарантийным талоном
Держатель плат магнитный МД-34
Транспортировочный ящик
Инфракрасная паяльная станция ИК-650 МЕГА ИКВ/Л-100 комплект «АКТИВ»
ТЕРМОПРО - ЦЕНТР многофункциональное программное приложение для управления паяльной станцией ИК-650 ПРО.
ИКВ/Л-100 ПРО подвижный штатив + верхний нагреватель со сменными диафрагмами для ограничения зоны нагрева печатной платы (сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 50х50, 70х70, 80х80, 90х90 мм)). Зона излучения: 96х96 мм.
ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы.
НП 54-36 ПРО / МЕГА двухзонный широкоформатный термостол со встроенным терморегулятором для равномерного подогрева печатных плат.
ВМ 0.7 электровакуумный пинцет.
ПДШ-300 М шарнирный прижим модернизированный для установки термодатчика на печатную плату.
ТД-1000 внешний термодатчик для контроля температуры печатной платы при пайке BGA.
ФСМ-15, ФСК-15 (по 10 шт.) БОНУС - фторопластовые стойки для установки печатных плат на рабочую поверхность термостола ИК станции.
Электрошкаф с автоматическим выключателем, кабелем, вилкой 32А 250В
Розетка 3-х полюсная 32А 250В
Шнур USB
Предохранитель 10А 4шт.
Техпаспорт с гарантийным талоном
Держатель плат магнитный МД-34
Транспортировочный ящик
Комплект поставки ВМ-0.7:
• Блок управления вакуумного захвата ВМ-0.7: 1 шт.
• Адаптер питания ~220В/ =12В не менее 1А: 1 шт.
• Педаль управления ножная: 1 шт.
• Компактная рукоятка пинцета Ø8мм с антистатическим шлангом Ø4мм и фильтром: 1 шт.
• Магнитный подвес для хранения рукоятки: 1 шт.
• Кронштейн для хранения насадок и присосок: 1 шт.
• Провод заземления: 1 шт.
• Насадка изогнутая ф 0,4 мм для компонентов 0402: 1 шт.
• Насадка изогнутая ф 0,7 мм: 1 шт.
• Насадка изогнутая ф 1,8 мм: 1 шт.
• Насадка прямая ф 0,7 мм: 1 шт.
• Насадка прямая ф 1,8 мм: 1 шт.
• Присоски ф5мм, ф8мм, ф13 мм: 1 комплект
Инфракрасная паяльная станция ИК-650 МЕГА ИКВ/Л-100 комплект «ОПТИМУМ»
ТЕРМОПРО - ЦЕНТР многофункциональное программное приложение для управления паяльной станцией ИК-650 ПРО.
ИКВ/Л-100 ПРО подвижный штатив + верхний нагреватель со сменными диафрагмами для ограничения зоны нагрева печатной платы (сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 50х50, 70х70, 80х80, 90х90 мм)). Зона излучения: 96х96 мм.
ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы.
НП 54-36 ПРО / МЕГА двухзонный широкоформатный термостол со встроенным терморегулятором для равномерного подогрева печатных плат.
FC-500/Tm ТАНГЕНЦИАЛЬНЫЙ воздушный охладитель широкого потока регулируемый (Мастер) .
ПДШ-300 М шарнирный прижим модернизированный для установки термодатчика на печатную плату.
ТД-1000 внешний термодатчик для контроля температуры печатной платы при пайке BGA.
ФСМ-15, ФСК-15 (по 10 шт.) БОНУС - фторопластовые стойки для установки печатных плат на рабочую поверхность термостола ИК станции.
Электрошкаф с автоматическим выключателем, кабелем, вилкой 32А 250В
Розетка 3-х полюсная 32А 250В
Шнур USB
Предохранитель 10А 4шт.
Техпаспорт с гарантийным талоном
Держатель плат магнитный МД-34
Транспортировочный ящик
Комплект поставки FC-500/Tm:
• FC-500/Tm с основанием – 1шт.
• Кабель питания ~220В – 1шт.
• Кабель USB– 1шт.
• Провод заземления – 1шт.
• Техпаспорт– 1шт.
Инфракрасная паяльная станция ИК-650 МЕГА ИКВ/Л-100 комплект «ОПТИМУМ-ПЛЮС»
ТЕРМОПРО - ЦЕНТР многофункциональное программное приложение для управления паяльной станцией ИК-650 ПРО.
ИКВ/Л-100 ПРО подвижный штатив + верхний нагреватель со сменными диафрагмами для ограничения зоны нагрева печатной платы (сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 50х50, 70х70, 80х80, 90х90 мм)). Зона излучения: 96х96 мм.
ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы.
НП 54-36 ПРО / МЕГА двухзонный широкоформатный термостол со встроенным терморегулятором для равномерного подогрева печатных плат.
FC-500/Tm ТАНГЕНЦИАЛЬНЫЙ воздушный охладитель широкого потока регулируемый (Мастер) .
FC-500/Ts – ТАНГЕНЦИАЛЬНЫЙ воздушный охладитель широкого встречного потока (Ведомый).
ПДШ-300 М шарнирный прижим модернизированный для установки термодатчика на печатную плату.
ТД-1000 внешний термодатчик для контроля температуры печатной платы при пайке BGA.
ФСМ-15, ФСК-15 (по 10 шт.) БОНУС - фторопластовые стойки для установки печатных плат на рабочую поверхность термостола ИК станции.
Электрошкаф с автоматическим выключателем, кабелем, вилкой 32А 250В
Розетка 3-х полюсная 32А 250В
Шнур USB
Предохранитель 10А 4шт.
Техпаспорт с гарантийным талоном
Держатель плат магнитный МД-34
Транспортировочный ящик
Комплект поставки FC-500/Tm:
• FC-500/Tm с основанием – 1шт.
• Кабель питания ~220В – 1шт.
• Кабель USB– 1шт.
• Провод заземления – 1шт.
• Техпаспорт– 1шт.
Комплект поставки FC-500/Ts:
• FC-500/Ts с основанием – 1шт.
• Кабель питания =12В.
• Провод заземления – 1шт.
Инфракрасная паяльная станция ИК-650 МЕГА ИКВ/Л-100 комплект «КОМФОРТ»
ТЕРМОПРО - ЦЕНТР многофункциональное программное приложение для управления паяльной станцией ИК-650 ПРО.
ИКВ/Л-100 ПРО подвижный штатив + верхний нагреватель со сменными диафрагмами для ограничения зоны нагрева печатной платы (сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 50х50, 70х70, 80х80, 90х90 мм)). Зона излучения: 96х96 мм.
ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы.
НП 54-36 ПРО / МЕГА двухзонный широкоформатный термостол со встроенным терморегулятором для равномерного подогрева печатных плат.
FC-500/Tm ТАНГЕНЦИАЛЬНЫЙ воздушный охладитель широкого потока регулируемый (Мастер) .
ВМ 0.7 электровакуумный пинцет.
ПДШ-300 М шарнирный прижим модернизированный для установки термодатчика на печатную плату.
ТД-1000 внешний термодатчик для контроля температуры печатной платы при пайке BGA.
ФСМ-15, ФСК-15 (по 10 шт.) БОНУС - фторопластовые стойки для установки печатных плат на рабочую поверхность термостола ИК станции.
Электрошкаф с автоматическим выключателем, кабелем, вилкой 32А 250В
Розетка 3-х полюсная 32А 250В
Шнур USB
Предохранитель 10А 4шт.
Техпаспорт с гарантийным талоном
Держатель плат магнитный МД-34
Транспортировочный ящик
Комплект поставки FC-500/Tm:
• FC-500/Tm с основанием – 1шт.
• Кабель питания ~220В – 1шт.
• Кабель USB– 1шт.
• Провод заземления – 1шт.
• Техпаспорт– 1шт.
Комплект поставки ВМ-0.7:
• Блок управления вакуумного захвата ВМ-0.7: 1 шт.
• Адаптер питания ~220В/ =12В не менее 1А: 1 шт.
• Педаль управления ножная: 1 шт.
• Компактная рукоятка пинцета Ø8мм с антистатическим шлангом Ø4мм и фильтром: 1 шт.
• Магнитный подвес для хранения рукоятки: 1 шт.
• Кронштейн для хранения насадок и присосок: 1 шт.
• Провод заземления: 1 шт.
• Насадка изогнутая ф 0,4 мм для компонентов 0402: 1 шт.
• Насадка изогнутая ф 0,7 мм: 1 шт.
• Насадка изогнутая ф 1,8 мм: 1 шт.
• Насадка прямая ф 0,7 мм: 1 шт.
• Насадка прямая ф 1,8 мм: 1 шт.
• Присоски ф5мм, ф8мм, ф13 мм: 1 комплект
Инфракрасная паяльная станция ИК-650 МЕГА ИКВ/Л-100 комплект «КОМФОРТ-ПЛЮС»
ТЕРМОПРО - ЦЕНТР многофункциональное программное приложение для управления паяльной станцией ИК-650 ПРО.
ИКВ/Л-100 ПРО подвижный штатив + верхний нагреватель со сменными диафрагмами для ограничения зоны нагрева печатной платы (сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 50х50, 70х70, 80х80, 90х90 мм)). Зона излучения: 96х96 мм.
ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы.
НП 54-36 ПРО / МЕГА двухзонный широкоформатный термостол со встроенным терморегулятором для равномерного подогрева печатных плат.
FC-500/Tm ТАНГЕНЦИАЛЬНЫЙ воздушный охладитель широкого потока регулируемый (Мастер).
FC-500/Ts – ТАНГЕНЦИАЛЬНЫЙ воздушный охладитель широкого встречного потока (Ведомый).
ВМ 0.7 электровакуумный пинцет.
ПДШ-300 М шарнирный прижим модернизированный для установки термодатчика на печатную плату.
ТД-1000 внешний термодатчик для контроля температуры печатной платы при пайке BGA.
ФСМ-15, ФСК-15 (по 10 шт.) БОНУС - фторопластовые стойки для установки печатных плат на рабочую поверхность термостола ИК станции.
Электрошкаф с автоматическим выключателем, кабелем, вилкой 32А 250В
Розетка 3-х полюсная 32А 250В
Шнур USB
Предохранитель 10А 4шт.
Техпаспорт с гарантийным талоном
Держатель плат магнитный МД-34
Транспортировочный ящик
Комплект поставки FC-500/Tm:
• FC-500/Tm с основанием – 1шт.
• Кабель питания ~220В – 1шт.
• Кабель USB– 1шт.
• Провод заземления – 1шт.
• Техпаспорт– 1шт.
Комплект поставки FC-500/Ts:
• FC-500/Ts с основанием – 1шт.
• Кабель питания =12В.
• Провод заземления – 1шт.
Комплект поставки ВМ-0.7:
• Блок управления вакуумного захвата ВМ-0.7: 1 шт.
• Адаптер питания ~220В/ =12В не менее 1А: 1 шт.
• Педаль управления ножная: 1 шт.
• Компактная рукоятка пинцета Ø8мм с антистатическим шлангом Ø4мм и фильтром: 1 шт.
• Магнитный подвес для хранения рукоятки: 1 шт.
• Кронштейн для хранения насадок и присосок: 1 шт.
• Провод заземления: 1 шт.
• Насадка изогнутая ф 0,4 мм для компонентов 0402: 1 шт.
• Насадка изогнутая ф 0,7 мм: 1 шт.
• Насадка изогнутая ф 1,8 мм: 1 шт.
• Насадка прямая ф 0,7 мм: 1 шт.
• Насадка прямая ф 1,8 мм: 1 шт.
• Присоски ф5мм, ф8мм, ф13 мм: 1 комплект
Опции
| ИК-650 МЕГА ИКВ/Л-100 | комплект «АКТИВ» | По запросу | ||
| ИК-650 МЕГА ИКВ/Л-100 | комплект «ОПТИМУМ» | По запросу | ||
| ИК-650 МЕГА ИКВ/Л-100 | комплект «ОПТИМУМ-ПЛЮС» | По запросу | ||
| ИК-650 МЕГА ИКВ/Л-100 | комплект «КОМФОРТ» | По запросу | ||
| ИК-650 МЕГА ИКВ/Л-100 | комплект «КОМФОРТ-ПЛЮС» | По запросу | ||
| Код | Цена |
|---|
