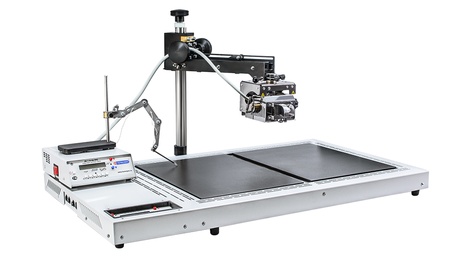

ИК-650 МЕГА ИКВ-65. Инфракрасная паяльная станция комплект «БАЗОВЫЙ»
Версия для печати
- Общие данные
- Технические характеристики
- Комплектность
- Примечание
- Опции
Общие данные
Точная цифровая система автоматической стабилизации температуры с памятью и обратной связью для всех нагревательных каналов ИК станции.
Точная система измерения температуры обеспечивает 100% гарантию результата.
Не требуется калибровка ИК станции на всем сроке эксплуатации.
ИК станция поддерживает технологию безсвинцовой пайки.
ИК станция комплектуется ПО с самым богатым функционалом.
Термопрофилирование с обратной связью обеспечивает высокую повторяемость техпроцесса.
ИК станция поддерживает технологию перекатки шариков BGA (ребол) как по термопрофилю, так и в ручном режиме.
Верхний нагреватель комплектуется элементом Elstein. Нагрев производится в ИК диапазоне волнами длиной 2-8µm, которые обеспечивают равномерный нагрев разнородных материалов с соблюдением необходимой скорости нагрева в соответствии с требованиями производителей микросхем и паяльных паст.
ИК станция комплектуется лазерным указателем для точного прицеливания в центр при BGA пайке.
В отличии от интегрированной, модульная компоновка инфракрасной паяльной станции ИК-650 обеспечивает удобство управления и максимальное свободное пространство на рабочем месте.
Инфракрасная паяльная станция ИК-650 весьма эргономична. Самая подвижная и удобная конструкция телескопического штатива с четырьмя степенями свободы обеспечивает легкое позиционирования верхнего нагревателя в любую точку печатной платы.
В отличие от интегрированных систем, модульная компоновка ИК станции в сочетании с подвижной системой позиционирования нагревателя, обеспечивает полный равномерный подогрев платы, даже в тех случаях, когда перепаиваемый чип расположен на самом краю.
Благодаря модульной компоновке ИК паяльной станции практически отсутствуют ограничения на расположение больших печатных плат в рабочей зоне.
ИК станция оснащается уникальными широкоформатными термостолами с двумя зонами нагрева. Термостолы высокой энерговооруженности обладают нормированным распределением температуры по поверхности. Такой термостол гарантированно обеспечивает равномерный и быстрый подогрев по термопрофилю, исключая деформацию многослойных печатных плат с большой теплоемкостью.
ИК-650. Особенности
ИК-650 - экономически выгодное готовое решение для 99% случаев бережного ремонта плат ноутбуков, видеоприставок таких как XBOX-360, материнских и серверных печатных плат, плат телевизоров, мониторов, а также плат промышленного, коммуникационного и другого сложного оборудования.
ИК станция подходит как для профессионалов, так и для начинающих мастеров.
Лучшее соотношение цена / качество + функционал среди других ИК станций.
Быстрая окупаемость ИК станции при BGA пайке.
Заводское качество изготовления, длительный срок службы и самая долгая гарантия на станцию ИК-650.
ИК-650 сертифицирована как паяльное оборудование соответствующее ГОСТу РФ.
Для мелкосерийного и единичного производства электроники станция ИК-650 дает двойное преимущество - кроме возможности BGA пайки и других сложных микросхем вы получаете возможность групповой пайки SMD - компонентов на печатные платы по термопрофилю.
Инфракрасная паяльная станция ИК-650 комплектуется программой "ТЕРМОПРО-ЦЕНТР". Программа обеспечивает: полное управление температурными режимами работы станции автоматическую работу в режиме термопрофилирования техпроцесса пайки BGA графическое отображение температуры при работе в ручном режиме хранение и редактирование базы данных термопрофилей хранение архива результатов термопрофилирования дополнительные сервисные функции
ИК-650. Особые преимущества
длительный срок службы ИК станции модульная конструкция ИК станции большой выбор широкоформатных термостолов для ИК станции подвижный верхний ИК нагреватель с четырьмя степенями свободы на телескопическом штативе поворотный верхний нагреватель для прицеливания лазером в центр BGA пайка BGA по термопрофилю подогрев платы по термопрофилю
Технические характеристики
Технические характеристики ИК нагревателя ИКВ-65 ПРО /стандарт + лазер/
Напряжение питания [В/Гц]: ~220-230 / 50-60Гц
Число степеней свободы телескопического штатива: 4 перемещения - по вертикали / по горизонтали/ поворот вокруг штатива/ поворот вокруг оси верхнего нагревателя/
Номинальная мощн. [Вт] при напряжении 230В: 250
Размер керамического нагревателя верхнего излучателя [мм]: 60х60
Максимальная рабочая температура [°С] при напряжении 230В: 650
Длина волны ИК излучения [мкм]: 2-10
Наличие лазерного указателя центра излучателя: да
Комплектация плоскими диафрагмами шт./[мм] (всегда в комплекте): 4/30х30, 40х40, 50х50, 60х60
Комплектация запатентованными 3D-концентраторами ИК лучей шт./[мм]: 3/ 40х40, 50х50, 60х60 /опционально/
Совместимость с терморегуляторами: ИК 1-10 КД ПРО
Технические характеристики термостола НП 54-36 ПРО / МЕГА:
Мощность нагревателя [Вт]: до 6000 Вт (2 х 2800 номинально)
Удельная мощность нагревателя [кВт/м2]: 29
Диапазон рабочих температур [°С]: 50 – 350
Стабильность поддержания температуры на спокойном воздухе без нагрузки объектами нагрева [°С] (в точках установки термодатчиков с внутренней стороны нагревателя): ± 2
Равномерность распределения температурного поля по поверхности нагрева (на спокойном воздухе без нагрузки объектами нагрева, без учета зоны периметра нагревателя) [°С]: ±5 (при 200 °С)
Габариты зоны нагрева [мм]: суммарно 540 х 365 ±5 (2 зоны 365 х 260 ±5)
Число зон нагрева: 2
Диапазон волн ИК излучения [мкм]: 2-10
Габариты корпуса [мм] (без учета кабельного ввода и кабелей): 810 х 490 х 65 ±10
Масса прибора [кг], не более: 20 ±1
Гарантия: 3 года, на термостол: 2 года, на инструменты – 1 год,
Комплектность
Инфракрасная паяльная станция ИК-650 МЕГА ИКВ-65 комплект «БАЗОВЫЙ»
ТЕРМОПРО - ЦЕНТР многофункциональное программное приложение для управления паяльной станцией ИК-650 ПРО.
ИКВ-65 ПРО верхний нагреватель ИК станции на подвижном штативе (сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 30х30, 40х40, 50х50, 60х60 мм)). Зона излучения: 60х60 мм.
ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы.
НП 54-36 ПРО / МЕГА двухзонный широкоформатный термостол со встроенным терморегулятором для равномерного подогрева печатных плат.
ПДШ-300 М шарнирный прижим модернизированный для установки термодатчика на печатную плату.
ТД-1000 внешний термодатчик для контроля температуры печатной платы при пайке BGA.
ФСМ-15, ФСК-15 (по 10 шт.) БОНУС - фторопластовые стойки для установки печатных плат на рабочую поверхность термостола ИК станции.
Электрошкаф с автоматическим выключателем, кабелем, вилкой 32А 250В
Розетка 3-х полюсная 32А 250В
Шнур USB
Предохранитель 10А 4шт.
Техпаспорт с гарантийным талоном
Держатель плат магнитный МД-34
Транспортировочный ящик
Инфракрасная паяльная станция ИК-650 МЕГА ИКВ-65 комплект «АКТИВ»
ТЕРМОПРО - ЦЕНТР многофункциональное программное приложение для управления паяльной станцией ИК-650 ПРО.
ИКВ-65 ПРО верхний нагреватель ИК станции на подвижном штативе (сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 30х30, 40х40, 50х50, 60х60 мм)). Зона излучения: 60х60 мм.
ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы.
НП 54-36 ПРО / МЕГА двухзонный широкоформатный термостол со встроенным терморегулятором для равномерного подогрева печатных плат.
ВМ 0.7 электровакуумный пинцет.
ПДШ-300 М шарнирный прижим модернизированный для установки термодатчика на печатную плату.
ТД-1000 внешний термодатчик для контроля температуры печатной платы при пайке BGA.
ФСМ-15, ФСК-15 (по 10 шт.) БОНУС - фторопластовые стойки для установки печатных плат на рабочую поверхность термостола ИК станции.
Электрошкаф с автоматическим выключателем, кабелем, вилкой 32А 250В
Розетка 3-х полюсная 32А 250В
Шнур USB
Предохранитель 10А 4шт.
Техпаспорт с гарантийным талоном
Держатель плат магнитный МД-34
Транспортировочный ящик
Комплект поставки ВМ-0.7:
• Блок управления вакуумного захвата ВМ-0.7: 1 шт.
• Адаптер питания ~220В/ =12В не менее 1А: 1 шт.
• Педаль управления ножная: 1 шт.
• Компактная рукоятка пинцета Ø8мм с антистатическим шлангом Ø4мм и фильтром: 1 шт.
• Магнитный подвес для хранения рукоятки: 1 шт.
• Кронштейн для хранения насадок и присосок: 1 шт.
• Провод заземления: 1 шт.
• Насадка изогнутая ф 0,4 мм для компонентов 0402: 1 шт.
• Насадка изогнутая ф 0,7 мм: 1 шт.
• Насадка изогнутая ф 1,8 мм: 1 шт.
• Насадка прямая ф 0,7 мм: 1 шт.
• Насадка прямая ф 1,8 мм: 1 шт.
• Присоски ф5мм, ф8мм, ф13 мм: 1 комплект
Инфракрасная паяльная станция ИК-650 МЕГА ИКВ-65 комплект «ОПТИМУМ»
ТЕРМОПРО - ЦЕНТР многофункциональное программное приложение для управления паяльной станцией ИК-650 ПРО.
ИКВ-65 ПРО верхний нагреватель ИК станции на подвижном штативе (сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 30х30, 40х40, 50х50, 60х60 мм)). Зона излучения: 60х60 мм.
ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы.
НП 54-36 ПРО / МЕГА двухзонный широкоформатный термостол со встроенным терморегулятором для равномерного подогрева печатных плат.
FC-500/Tm ТАНГЕНЦИАЛЬНЫЙ воздушный охладитель широкого потока регулируемый (Мастер) .
ПДШ-300 М шарнирный прижим модернизированный для установки термодатчика на печатную плату.
ТД-1000 внешний термодатчик для контроля температуры печатной платы при пайке BGA.
ФСМ-15, ФСК-15 (по 10 шт.) БОНУС - фторопластовые стойки для установки печатных плат на рабочую поверхность термостола ИК станции.
Электрошкаф с автоматическим выключателем, кабелем, вилкой 32А 250В
Розетка 3-х полюсная 32А 250В
Шнур USB
Предохранитель 10А 4шт.
Техпаспорт с гарантийным талоном
Держатель плат магнитный МД-34
Транспортировочный ящик
Комплект поставки FC-500/Tm:
• FC-500/Tm с основанием – 1шт.
• Кабель питания ~220В – 1шт.
• Кабель USB– 1шт.
• Провод заземления – 1шт.
• Техпаспорт– 1шт.
Инфракрасная паяльная станция ИК-650 МЕГА ИКВ-65 комплект «ОПТИМУМ-ПЛЮС»
ТЕРМОПРО - ЦЕНТР многофункциональное программное приложение для управления паяльной станцией ИК-650 ПРО.
ИКВ-65 ПРО верхний нагреватель ИК станции на подвижном штативе (сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 30х30, 40х40, 50х50, 60х60 мм)). Зона излучения: 60х60 мм.
ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы.
НП 54-36 ПРО / МЕГА двухзонный широкоформатный термостол со встроенным терморегулятором для равномерного подогрева печатных плат.
FC-500/Tm ТАНГЕНЦИАЛЬНЫЙ воздушный охладитель широкого потока регулируемый (Мастер) .
FC-500/Ts – ТАНГЕНЦИАЛЬНЫЙ воздушный охладитель широкого встречного потока (Ведомый).
ПДШ-300 М шарнирный прижим модернизированный для установки термодатчика на печатную плату.
ТД-1000 внешний термодатчик для контроля температуры печатной платы при пайке BGA.
ФСМ-15, ФСК-15 (по 10 шт.) БОНУС - фторопластовые стойки для установки печатных плат на рабочую поверхность термостола ИК станции.
Электрошкаф с автоматическим выключателем, кабелем, вилкой 32А 250В
Розетка 3-х полюсная 32А 250В
Шнур USB
Предохранитель 10А 4шт.
Техпаспорт с гарантийным талоном
Держатель плат магнитный МД-34
Транспортировочный ящик
Комплект поставки FC-500/Tm:
• FC-500/Tm с основанием – 1шт.
• Кабель питания ~220В – 1шт.
• Кабель USB– 1шт.
• Провод заземления – 1шт.
• Техпаспорт– 1шт.
Комплект поставки FC-500/Ts:
• FC-500/Ts с основанием – 1шт.
• Кабель питания =12В.
• Провод заземления – 1шт.
Инфракрасная паяльная станция ИК-650 МЕГА ИКВ-65 комплект «КОМФОРТ»
ТЕРМОПРО - ЦЕНТР многофункциональное программное приложение для управления паяльной станцией ИК-650 ПРО.
ИКВ-65 ПРО верхний нагреватель ИК станции на подвижном штативе (сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 30х30, 40х40, 50х50, 60х60 мм)). Зона излучения: 60х60 мм.
ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы.
НП 54-36 ПРО / МЕГА двухзонный широкоформатный термостол со встроенным терморегулятором для равномерного подогрева печатных плат.
FC-500/Tm ТАНГЕНЦИАЛЬНЫЙ воздушный охладитель широкого потока регулируемый (Мастер) .
ВМ 0.7 электровакуумный пинцет.
ПДШ-300 М шарнирный прижим модернизированный для установки термодатчика на печатную плату.
ТД-1000 внешний термодатчик для контроля температуры печатной платы при пайке BGA.
ФСМ-15, ФСК-15 (по 10 шт.) БОНУС - фторопластовые стойки для установки печатных плат на рабочую поверхность термостола ИК станции.
Электрошкаф с автоматическим выключателем, кабелем, вилкой 32А 250В
Розетка 3-х полюсная 32А 250В
Шнур USB
Предохранитель 10А 4шт.
Техпаспорт с гарантийным талоном
Держатель плат магнитный
Транспортировочный ящик
Комплект поставки FC-500/Tm:
• FC-500/Tm с основанием – 1шт.
• Кабель питания ~220В – 1шт.
• Кабель USB– 1шт.
• Провод заземления – 1шт.
• Техпаспорт– 1шт.
Комплект поставки ВМ-0.7:
• Блок управления вакуумного захвата ВМ-0.7: 1 шт.
• Адаптер питания ~220В/ =12В не менее 1А: 1 шт.
• Педаль управления ножная: 1 шт.
• Компактная рукоятка пинцета Ø8мм с антистатическим шлангом Ø4мм и фильтром: 1 шт.
• Магнитный подвес для хранения рукоятки: 1 шт.
• Кронштейн для хранения насадок и присосок: 1 шт.
• Провод заземления: 1 шт.
• Насадка изогнутая ф 0,4 мм для компонентов 0402: 1 шт.
• Насадка изогнутая ф 0,7 мм: 1 шт.
• Насадка изогнутая ф 1,8 мм: 1 шт.
• Насадка прямая ф 0,7 мм: 1 шт.
• Насадка прямая ф 1,8 мм: 1 шт.
• Присоски ф5мм, ф8мм, ф13 мм: 1 комплект
Инфракрасная паяльная станция ИК-650 МЕГА ИКВ-65 комплект «КОМФОРТ-ПЛЮС»
ТЕРМОПРО - ЦЕНТР многофункциональное программное приложение для управления паяльной станцией ИК-650 ПРО.
ИКВ-65 ПРО верхний нагреватель ИК станции на подвижном штативе (сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 30х30, 40х40, 50х50, 60х60 мм)). Зона излучения: 60х60 мм.
ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы.
НП 54-36 ПРО / МЕГА двухзонный широкоформатный термостол со встроенным терморегулятором для равномерного подогрева печатных плат.
FC-500/Tm ТАНГЕНЦИАЛЬНЫЙ воздушный охладитель широкого потока регулируемый (Мастер).
FC-500/Ts – ТАНГЕНЦИАЛЬНЫЙ воздушный охладитель широкого встречного потока (Ведомый).
ВМ 0.7 электровакуумный пинцет.
ПДШ-300 М шарнирный прижим модернизированный для установки термодатчика на печатную плату.
ТД-1000 внешний термодатчик для контроля температуры печатной платы при пайке BGA.
ФСМ-15, ФСК-15 (по 10 шт.) БОНУС - фторопластовые стойки для установки печатных плат на рабочую поверхность термостола ИК станции.
Электрошкаф с автоматическим выключателем, кабелем, вилкой 32А 250В
Розетка 3-х полюсная 32А 250В
Шнур USB
Предохранитель 10А 4шт.
Техпаспорт с гарантийным талоном
Держатель плат магнитный
Транспортировочный ящик
Комплект поставки ВМ-0.7:
• Блок управления вакуумного захвата ВМ-0.7: 1 шт.
• Адаптер питания ~220В/ =12В не менее 1А: 1 шт.
• Педаль управления ножная: 1 шт.
• Компактная рукоятка пинцета Ø8мм с антистатическим шлангом Ø4мм и фильтром: 1 шт.
• Магнитный подвес для хранения рукоятки: 1 шт.
• Кронштейн для хранения насадок и присосок: 1 шт.
• Провод заземления: 1 шт.
• Насадка изогнутая ф 0,4 мм для компонентов 0402: 1 шт.
• Насадка изогнутая ф 0,7 мм: 1 шт.
• Насадка изогнутая ф 1,8 мм: 1 шт.
• Насадка прямая ф 0,7 мм: 1 шт.
• Насадка прямая ф 1,8 мм: 1 шт.
• Присоски ф5мм, ф8мм, ф13 мм: 1 комплект
Комплект поставки FC-500/Tm:
• FC-500/Tm с основанием – 1шт.
• Кабель питания ~220В – 1шт.
• Кабель USB– 1шт.
• Провод заземления – 1шт.
• Техпаспорт– 1шт.
Комплект поставки FC-500/Ts:
• FC-500/Ts с основанием – 1шт.
• Кабель питания =12В.
• Провод заземления – 1шт.
Примечание
Цена на изделие "ИК-650 МЕГА ИКВ-65. Инфракрасная паяльная станция" приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции "ИК-650 МЕГА ИКВ-65. Инфракрасная паяльная станция " уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru.
Опции
| ИК-650 МЕГА ИКВ-65 | комплект «АКТИВ» | По запросу | ||
| ИК-650 МЕГА ИКВ-65 | комплект «ОПТИМУМ» | По запросу | ||
| ИК-650 МЕГА ИКВ-65 | комплект «ОПТИМУМ-ПЛЮС» | По запросу | ||
| ИК-650 МЕГА ИКВ-65 | комплект «КОМФОРТ» | По запросу | ||
| ИК-650 МЕГА ИКВ-65 | комплект «КОМФОРТ-ПЛЮС» | По запросу | ||
| Код | Цена |
|---|
