ИДО-ЖАИС. Индикатор дефектов обмоток электрических машин
Версия для печати
- Общие данные ИДО-ЖАИС
- Технические характеристики ИДО-ЖАИС
- Комплектность ИДО-ЖАИС
- Дополнительные материалы по ИДО-ЖАИС
- Примечание
Общие данные ИДО-ЖАИС
ИДО-ЖАИС (российский аналог (разработан и произведен ООО "ТЦ ЖАиС") прибора ИДО-07, отличающийся расширенными характеристиками, малыми габаритными размерами и весом) – обеспечивает обнаружение – обеспечивает обнаружение :
- междувитковых замыканий, обрыва фазы и неправильного соединения фаз в трёхфазных обмотках;
- междувитковых замыканий в катушках, уложенных в пазы;
- неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.
ИДО-ЖАИС позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В в сборе, а также выявить дефекты распределённой обмотки статора или ротора разобранной машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями).
Технические характеристики ИДО-ЖАИС
| 1) контролируемые параметры: | |
| - при проверке трёхфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз | коэффициент несимметрии фазных токов (Кн); |
| - при проверке катушек, уложенных в пазы, на наличие междувитковых замыканий | ток в проверяемой катушке; |
| - при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками | сопротивление изоляции (Rи) |
| 2) контролируемый диапазон Кн, % | 0-99; |
| 3) контролируемый диапазон Rи, МОм | 0-999; |
| 4) величина Кн при замыкании одного витка в фазе, % не менее | 10; |
| 5) выходное постоянное напряжение при измерении Rи, В | 500±50; 1000±100; |
| 6) индикация | светодиодная и светодиодная алфавитно-цифровая трехразрядная; |
| 7) питание | литий-полимерный АКБ |
| 8) напряжение питания, В | 3,7 |
| 9) потребляемая мощность, Вт, не более | 3; |
| 10) габаритные размеры, мм | 155х75х30; |
| 11) масса, кг, не более | 0,22; |

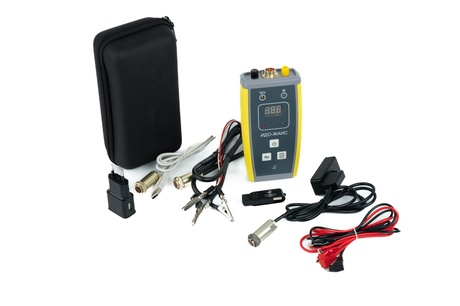

Комплектность ИДО-ЖАИС
1. прибор со встроенным аккумулятором
2. сетевой адаптер
3. кабель питания
4. кабель соединительный
5. индукционный датчик
6. провод соединительный (2 шт.)
7. футляр для хранения и переноски
8. руководство по эксплуатации (на USB-накопителе)
9. паспорт
10. упаковочная тара
Дополнительные материалы по ИДО-ЖАИС
Примечание
