GSG-72160. Генератор сигналов
Версия для печати
- Общие данные
- Технические характеристики
- Комплектность
- Дополнительные материалы
- Примечание
Общие данные

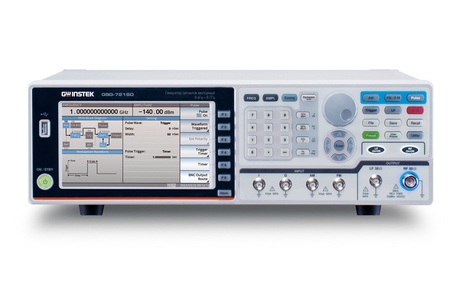

Комбинированный генератор сигналов GSG-72160, объединяющий в одном корпусе ВЧ-источник до 16 ГГц и универсальный НЧ-генератор. Прибор отличается расширенными возможностями векторной IQ-модуляции с полосой пропускания 120 МГц, что делает его идеальным решением для тестирования современных систем связи и радиолокационных систем. Генератор поддерживает все основные виды аналоговой и цифровой модуляции, включая АМн, ЧМн, ФМн и IQ. Большой TFT-дисплей и комплекс интерфейсов обеспечивают удобное управление и легкую интеграцию в автоматизированные измерительные системы.
Технические характеристики
| Количество каналов | 2 (ВЧ, НЧ) |
| Частотный диапазон ОТ | 9 кГц (ВЧ) 5 МГц (ВЧ-IQ), 0,1 Гц (НЧ) |
| Частотный диапазон ДО | 6 ГГц (ВЧ, ВЧ-IQ), 10 МГц (НЧ) |
| Опорный генератор (погрешность установки частоты) | ±1×10-5 (опция OCXO - ±1×10-8) |
| Выходной уровень (минимум) | -140 дБм (ВЧ), 2 мВпик-пик (НЧ) |
| Выходной уровень (максимум) | 20 дБм, 6 Впик-пик (НЧ) |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | AM, ЧМ, ФМ, ИМ, АМн, ЧМн, ФМн, IQ |
| ГКЧ | да |
| Экран (см, разрешение) | TFT, 17,78 см, 1024 х 600 |
| Особенности | Векторный ВЧ генератор. Полоса пропускания I+Q-модулятора 120 МГц. Генератор импульсов. Вход, выход сигнала опорной частоты. Фазовый шум < -117 дБн/Гц (отстройка на 20 кГц от несущей 1 ГГц). |
| Интерфейс | USB, LAN, GPIB |
Комплектность
| Генератор | 1 шт. |
| Шнур питания | 1 шт. |
| Сопроводительная документация | 1 комплект |
