GDP-100. Пробник
Версия для печати
- Общие данные
- Технические характеристики
- Комплектность
- Примечание
Общие данные

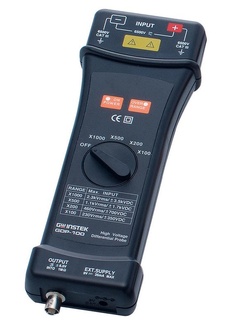

Высоковольтный дифференциальный пробник GDP-100.
Полоса пропускания 100 МГц; коэф. ослабления х200, х500, х1000;
погреш. коэф. ослабл. ±2 %; макс. Uвх. (DC+AC пик) ≤ 700 В (х100)/ ≤ 1400 В (х200)/ ≤ 3500 В (х500)/ ≤ 7000 В (х1000);
вх. импеданс: 54 МОм/1,2 пФ (диф. режим), 27 МОм/2,3 пФ (между земл. и входами);
вр. нараст.: < 3,5 нс (х200, х500, х1000), < 7 нс ( х100); Uвых. ≤ ± 7 В;
Вых. импеданс 50 Ом;
питание 9 В пост. (внешнее); потребл. мощн. 0,4 Вт (ок 35 мА макс.).
Макс. диф. напряжение 6500 В скз.
Технические характеристики
| Полоса пропускания | 100 МГц |
| Время нарастания | 7 нс |
| Напряжение, дифференциальный режим | 6500 Вскз |
| Напряжение, режим с общей землей | 6500 Вскз |
| Коэффициент ослабления | 100 / 200 / 500 / 1000 |
| Входное сопротивление | Дифференциальный режим 54 МОм, с общей землей 27 МОм |
| Входная емкость | Дифференциальный режим 1,2 пФ, с общей землей 2,3 пФ |
| Источник питания | 9 В через внешний AC/DC адаптер |

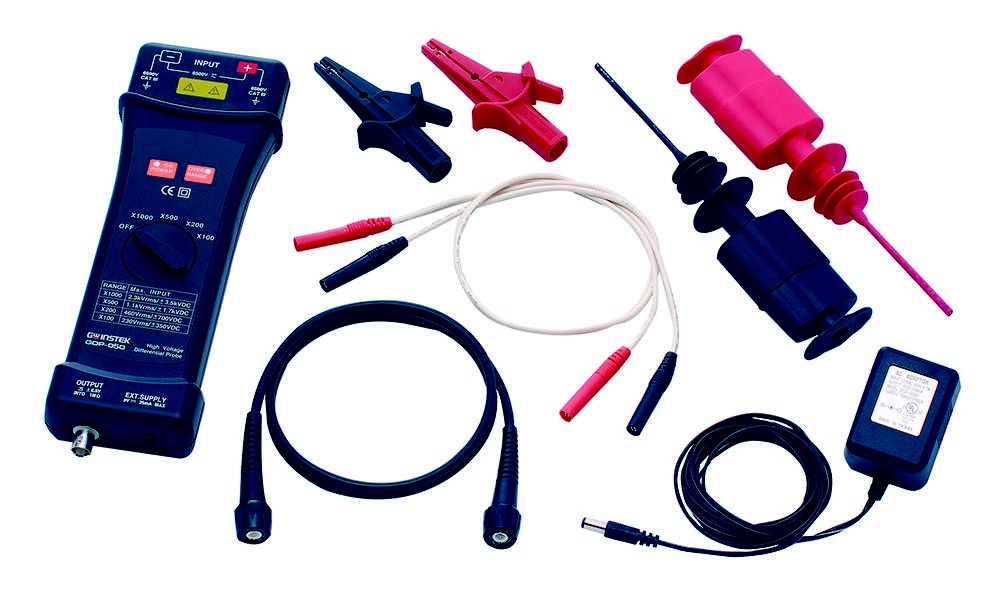

Комплектность
| Пробник GDP-100 | 1 шт. |
| Адаптер питания 220 В | 1 шт. |
| Кабель BNC-BNC длина 100 см | 1 шт. |
| Комплект проводов соединительных, банан «папа» 4 мм, длина 60 см, красный/черный | 1 шт. |
| Комплект зажимов, тип “зажим-шприц”, красный/черный | 1 шт. |
| Комплект зажимов, тип зажима “крокодил”, красный/черный | 1 шт. |
Примечание
Цена на изделие "Пробник GDP-100" приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции "Пробник GDP-100" уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru.
