GDP-025. Пробник
Версия для печати
- Общие данные
- Технические характеристики
- Комплектность
- Примечание
Общие данные

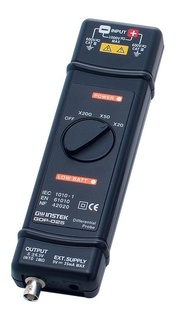

Высоковольтный диференциальный пробник GDP-025
Полоса пропускания 25 МГц,
коэф. ослабления х20, х50, х200;
погреш. коэф. ослабл. ±2 %;
Макс. Uвх. (DC+AC пик) ≤ 140 В (х20)/ ≤ 350 В (х50)/ ≤ 1400 В (х200) ;
Вх. импеданс: 4 МОм/1,2 пФ (диф. режим), 2 МОм/2,3 пФ (между земл. и входами); время нараст.:< 14 нс (х50, х200), < 23,4 нс (х20); Uвых. ≤ ± 7 В;
Вых. импеданс 50 Ом; питание 9 В пост. (внеш.); потребл. мощн. 0,4 Вт (ок 35 мА макс.).
Макс. диф. напряжение 600 В скз.
Технические характеристики
| Полоса пропускания | 25 МГц |
| Время нарастания | 14 нс |
| Напряжение, дифференциальный режим | 600 Вскз |
| Напряжение, режим с общей землей | 600 Вскз |
| Коэффициент ослабления | 20 / 50 / 200 |
| Входное сопротивление | Дифференциальный режим 4 МОм, с общей землей 2 МОм |
| Входная емкость | Дифференциальный режим 1,2 пФ, с общей землей 2,3 пФ |
| Источник питания | 9 В через внешний AC/DC адаптер |

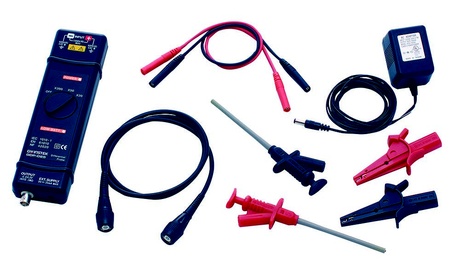

Комплектность
| Пробник GDP-025 | 1 шт. |
| Адаптер для питания пробника от сети 220 В | 1 шт. |
| Кабель BNC-BNC длина 100 см | 1 шт. |
| Комплект проводов соединительных, банан «папа» 4 мм, длина 60 см, красный/черный | 1 шт. |
| Комплект зажимов, тип “зажим-шприц”, красный/черный | 1 шт. |
| Комплект зажимов, тип зажима “крокодил”, красный/черный | 1 шт. |
Примечание
Цена на изделие "Пробник GDP-025" приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции "Пробник GDP-025" уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru.
