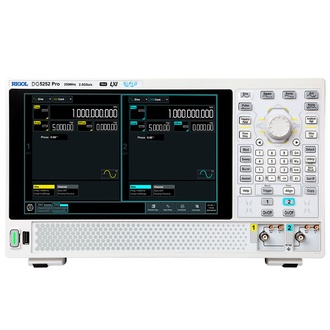

DG5252 PRO. Генератор сигналов
Версия для печати
- Общие данные DG5252 PRO
- Технические характеристики DG5252 PRO
- Комплектность DG5252 PRO
- Дополнительные материалы DG5252 PRO
- Примечание DG5252 PRO
Общие данные DG5252 PRO
Генератор сигналов произвольной формы DG5252 Pro — это представитель нового поколения генераторов сигналов RIGOL с изолированными каналами. Изделие собрано на технологической платформе Si-Fi II, обеспечивает максимальную частоту дискретизации 2,5 Гвыб/с, выходную частоту синусоидального сигнала 250 МГц, вертикальное разрешение 16 бит, имеет ряд новых функциональных возможностей для удовлетворения потребностей в различных отраслях и сценариях применения.
Технические характеристики DG5252 PRO
| Количество выходных каналов | 2 канала, изолированных от земляной шины |
|---|---|
| Максимальное значение выходной частоты | 250 МГц |
| Частота дискретизации сигналов произвольной формы | 2,5 Гвыб/с |
| Вертикальное разрешение | 16 бит |
| Пределы рассинхронизация каналов | - 200 нс ~ + 200 нс |
| Глубина памяти хранения сигналов | 64 Мвыб/канал; 128 Мвыб/канал (опция) |
| Формы выходных сигналов | |
| Виды выходных сигналов | непрерывный, модулированный, сканирование/sweep, пакетный, последовательности |
| Типы сигналов | синусоидальный, прямоугольный, пилообразный, импульс, шум, произвольная форма, гармонический |
| Виды поддерживаемой модуляции | АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, суммирование (наложение модуляций) |
| Режимы развёртки | линейная развертка по частоте, логарифмическая развертка, ступенчатая развертка |
| Пакеты импульсов | N, повторяющиеся |
| Стандартные | произвольной формы, псевдослучайная двоичная последовательность (PRBS) |
| Опционные | последовательности, многоимпульсный, многотональный, шаблонные, IQ |
| Выходные характеристики | |
| Размах выходного сигнала (50 Ом) | ≤ 100 МГц: 1 мВ ПИК-ПИК ~ 10 В ПИК-ПИК ≤ 250 МГц: 1 мВ ПИК-ПИК ~ 5 В ПИК-ПИК |
| Точность установки | ± (1% от установленного значения + 1 мВ ПИК-ПИК) |
| Разрешение | 0,1 мВ ПИК-ПИК; 0,1 мВ СКЗ; 1 мВ; 0,1 дБм или 4 бита (в зависимости от того, что меньше) |
| Устанавливаемые единицы отображения | В ПИК-ПИК, В СКЗ, дБм, В |
| Смещение, 50 Ом | диапазон: ±5 В ПИК-ПИК(AC+DC) погрешность: ±(1% от установленного значения + 1 мВ + 0,5% от амплитуды (В ПИК-ПИК) разрешение: 1 мВ или 4 бита |
| Выходное сопротивление, тип. (амплитуда 0 дБм, смещение 0 В) | 50 Ом ±1% |
| Настройка импеданса нагрузки | настраиваемая нагрузка: от 1 Ом до 10 кОм; высокое сопротивление |
| Изоляция | оба канала изолированы от шасси. Максимальное напряжение изоляции постоянного тока составляет ±42 Впик. Изоляция между двумя каналами отсутствует. |
| Защита | автоматически отключает вывод сигнала при перегрузке |
| Частотные характеристики | |
| Синусоидальный сигнал | режим непрерывного сигнала: 1 мкГц ~ 250 МГц |
| Прямоугольный сигнал | режим непрерывного сигнала: 1 мкГц ~ 170 МГц режим модуляции/пакетный режим: 1 мкГц ~ 120 МГц |
| Пилообразный сигнал | режим непрерывного сигнала: 1 мкГц ~ 5 МГц режим модуляции/пакетный режим: 1 мкГц ~ 2,5 МГц |
| Импульсный сигнал | от 1 мкГц до 120 МГц |
| Произвольная форма | от 1 мкГц до 100 МГц |
| Гармоники | от 1 мкГц до 175 МГц |
| Шум (по уровню -3 дБ) | 500 МГц (при 0 дБм) |
| Разрешение выходной частоты | 1 мкГц или 12 бит |
| Точность (при 0°C ~ 50°C) | ±1 ppm от установленного значения (кроме сигналов произвольной формы) ±1 ppm от установленного значения + 1 мкГц (сигналы произвольной формы) |
| Синусоидальный сигнал | |
| Неравномерность амплитуд (относительно 1 кГц, 0 дБм) | < 5 МГц: ± 0,1 дБ ≥ 5 МГц ~ < 50 МГц: ± 0,2 дБ ≥50 МГц ~ < 100 МГц: ± 0,5 дБ ≥ 100 МГц ~ 200 МГц: ± 1,0 дБ ≥ 200 МГц: ±2,0 дБ |
| Гармонические искажения, тип (0 дБм) | 10 Гц ~ <10 МГц: < -60 дБн ≥10 МГц ~ <50 МГц: < -50 дБн ≥50 МГц ~ <200 МГц: < -45 дБн ≥ 200 МГц : < -35 дБн |
| Общие гармонические искажения, тип (0 дБм) | < 0,1% (10 Гц ~ 20 кГц) |
| Негармонические искажения, тип (0 дБм) | 10 Гц ~ <10 МГц: < -60 дБн ≥10 МГц ~ <50 МГц: < -55 дБн ≥ 50 МГц : < -45 дБн + 6дБн/октаву |
| Фазовый шум (0 дБм@10 кГц) | 20 МГц: < -105 дБн/Гц |
| Остаточный тактовый шум, тип (0 дБм) | - 60 дБм |
| Фаза | - 360º ~ + 360º, разрешение 0,01º |
| Прямоугольный сигнал | |
Время нарастания / спада, тип при 0 дБм, 50 Ω: | ≤ 0,8 нс |
| Выброс, при 0 дБм и f > 1 кГц: | < 5 % |
| Джиттер (СКЗ) при 0 дБм и f> 1 кГц | 200 пс |
| Фаза | - 360º ~ + 360º, разрешение 0,01º |
| Пилообразный сигнал | |
| Нелинейность (1 кГц, 0 дБм, симметрия 99,9%, в диапазоне амплитуд 10-90%) | < 0,1% от пик. мощности |
| Симметрия (ограничена периодом пилообразной волны) | 0,1 ~ 99,9% |
| Фаза | - 360º ~ + 360º, разрешение 0,01º |
| Импульсный сигнал | |
| Длительность импульса | 4,2 нс ~ 999,9 кс |
| Разрешение ширины импульса | 100 пс или 5 бит |
| Рабочий цикл | 0,01% ~ 99,99% |
| Время нарастания/спада | 1,4 нс ~ 1 с (ограничено шириной импульса) |
| Выброс (0 дБм, f >1 кГц) | < 5 % |
| Джиттер (СКЗ) 0 дБм, >1 кГц | 200 пс |
| Фаза | - 360º ~ + 360º, разрешение 0,01º |
| Шум | |
| Тип | белый шум |
| Произвольная форма | |
| Тип | встроенная форма сигнала; сформированная и записанная пользователем форма сигнала |
| Время нарастания / спада при 0 дБм | ≤ 3,5 нс |
| Джиттер (СКЗ) 0 дБм, 0 дБм | 200 пс |
| Фаза | - 360º ~ + 360º, разрешение 0,01º |
| Гармоники | |
| Порядок гармоник | ≤ 20 |
| Тип гармоник | последовательные гармоники, смешанные гармоники |
| Амплитуда гармоник | настраивается для каждой гармоники индивидуально |
| Фаза гармоник | настраивается для каждой гармоники индивидуально |
| Модуляция | |
| Типы поддерживаемой модуляции | AM, FM, PM, ASK, FSK, PSK, PWM, SUM |
| AM | несущая | синусоидальная, прямоугольная, пилообразная, произвольная форма (кроме постоянного тока) |
|---|---|---|
| источник модуляции | внутренний, внешний | |
| порт внешней модуляции | на передней панели | |
| форма сигнала внутренней модуляции | синусоидальная, прямоугольная, треугольная, нарастающая/спадающая пилообразная, шум, произвольная форма | |
| глубина модуляции | 0%~120% | |
| модулирующие частоты внутренней модуляции | 1 мГц~1 МГц | |
| ЧМ | несущая | синусоидальная, прямоугольная, пилообразная, произвольная (кроме постоянного тока) |
| источник модуляции | внутренний, внешний | |
| форма сигнала внутренней модуляции | синусоидальная, прямоугольная, треугольная, нарастающая/спадающая пилообразная а, шум, произвольная | |
| модулирующие частоты внутренней модуляции | 1 мГц~1 МГц | |
| ФМ | несущая | синусоидальная, прямоугольная, пилообразная , произвольная (кроме постоянного тока) |
| источник модуляции | внутренний, внешний | |
| форма сигнала внутренней модуляции | синусоидальная , прямоугольная , треугольная , нарастающая/спадающая пилообразная , шум, произвольная | |
| модулирующие частоты внутренней модуляции | 1 мГц~1 МГц | |
| фаза | 0 º ~ + 360º, разрешение 0,01º | |
| ASK, FSK, PSK | несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) |
| источник модуляции | внутренний, внешний | |
| порт входа сигнала внешней модуляции | на передней панели, на задней панели | |
| модулирующие частоты внутренней модуляции | 1 мГц~1 МГц | |
| количество позиций | 2 | |
| ШИМ | несущая | импульсный сигнал |
| источник модуляции | внутренний, внешний | |
| порт входа сигнала внешней модуляции | на передней панели, на задней панели | |
| форма сигнала внутренней модуляции | синусоидальная , прямоугольная , треугольная , нарастающая/спадающая пилообразная , шум, произвольная | |
| модулирующие частоты внутренней модуляции | 1 мГц~1 МГц | |
| ширина заполнения | 0%~49,99% периода импульса | |
| SUM (добавление к выходному сигналу дополнительного сигнала) | несущая | синусоидальная , прямоугольная , пилообразная , произвольная (кроме постоянного тока) |
| формы добавляемых сигналов | синусоидальная , прямоугольная , пилообразная , шум, произвольная | |
| диапазон суммирования | 0%~100% от заданного значения размаха сигнала (В ПИК-ПИК) |
| Пакетные последовательности | |
|---|---|
| Несущая | синусоидальная , прямоугольная , пилообразная , шум, произвольная (кроме постоянного тока) |
| Количество пакетов | 1 ~ 1 000 000 или без ограничений |
| Период пакета | 4 мкс ~ 8000 с |
| Фаза пакета | - 360º ~ + 360º, разрешение 0,01º |
| Задержка запуска | 0 ~ 85 с |
| Источник | внешний триггер |
| Синхронизация | внутренний триггер, внешний нарастающий фронт, внешний спадающий фронт, задаваемый пользователем триггер, синхронизированный запуск (только в удаленном режиме) |
| Характеристики развёртки | |
| Тип | линейная, логарифмическая, ступенчатая |
| Несущая | синусоидальная , прямоугольная , пилообразная , произвольная (кроме постоянного тока) |
| Время сканирования | 1 мс ~ 250 000 с |
| Время удержания/возврата | 0 ~ 3600 с |
| Направление | вверх, вниз |
| Источник синхронизации | внутренняя, внешняя, нарастающий фронт, спадающий фронт, задаваемый пользователем |
| Метка | задний фронт синхросигнала (программируется) |
| Диапазон настройки начальной/конечной частоты развертки | |
| Синусоидальный сигнал | 1 мкГц ~ 250 МГц |
| Прямоугольный сигнал | 1 мкГц ~ 120 МГц |
| Пилообразный сигнал | 1 мкГц ~ 2,5 МГц |
| Сигнал произвольной формы | 1 мкГц ~ 100 МГц |
| Дополнительные режимы | |
| Типы | произвольная , последовательности, PRBS, многоимпульсный, многотональный, шаблоны, IQ |
| Частота дискретизации сигнала произвольной формы | 1 мкВыб/с ~ 1,25 Гвыб/с |
| Последовательности | |
| Частота дискретизации | 1 мквыб/с ~ 1,25 Гвыб/с |
| Точность частоты дискретизации | 10-6 выб/с |
| Разрешение частоты дискретизации | 1 мквыб/с или 12 бит |
| Глубина записи сигнала | 32 точки/канал ~ 64 Мточек/канал (128 Мточек/канал – опционально) |
| Количество сигналов | 512 |
| Количество циклов | 1 ~ 256 |
| Время синхронизации | 4 мкс~8000 с |
| PRBS (псевдослучайная последовательность) | |
| Скорость передачи данных | 1 мкбит/с~300 Мбит/с |
| Длина последовательности | 2sup |
| Длительность фронта | 2 нс~1 мкс |
| Джиттер (СКЗ) | 200 пс |
| Многоимпульсный режим | |
| Количество импульсов | 2~30 |
| Задержка | 5 мкс~1 с |
| Длительность высокого/низкого уровня | 20 нс~150 мкс |
| Длительность фронта | 2 нс~1 мкс |
| Многотональный режим | |
| Количество тонов | 2 ~ 16 |
| Шаблонные сигналы | |
| Скорость передачи данных | 1 мкбод~300 Мбод |
| Метод ввода | из шаблона, из файла |
| Тип кодирования | NRZ, RZ, Манчестер |
| Форматы данных | двоичный, шестнадцатеричный (поддерживает кодировку 4B5B), символьный KD (поддерживает кодировку 8B10B) |
| Максимальная длина элемента кода | шаблон: 4000 бит (двоичный), 1000 бит (шестнадцатеричный/символ KD). файл: 128 Мбит (двоичный), 32 Мбит (шестнадцатеричная запись/KD). |
| Амплитуда по умолчанию | ТТЛ, КМОП5,0, КМОП3,3, КМОП2,5, КМОП1.8, ECL, PECL |
| IQ | |
| Скорость кода | 100 выб/с~100 млн. выб/с |
| Длина кода | 10 ~ 20 M |
| Тип модуляции | BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM |
| Режим кодирования | ВЫКЛ, дифференциальное кодирование, кодирование Грея, дифференциальное + кодирование Грея |
| Центральная частота | 0~500 МГц |
| ПАРАМЕТРЫ ДОПОЛНИТЕЛЬНЫХ ВХОДОВ/ВЫХОДОВ | |
| Вход внешней модуляции | |
| Диапазон ввода | ASK, FSK, PSK: логический уровень 3,3 В. AM, FM, PM, PWM: ±5 В во всем диапазоне |
| Диапазон частот | передняя панель SMB: DC ~ 100 кГц (1 Мвыб/с) BNC на задней панели: DC ~ 10 Мбит/с |
| Входное сопротивление | 10 кОм |
| Виды модуляции | ASK, FSK, PSK: BNC (задняя панель) или SMB (передняя панель) опционально AM, FM, PM, PWM: SMB (передняя панель) |
| Внешний триггерный/стробируемый пакетный вход | |
| Совместимость | TTL |
| Входное сопротивление | 10 кОм |
| Фронт | Передний/задний (опционально) |
| Минимальная длительность импульса | 100 нс |
| Диапазон задержки запуска | 0 ~ 85 с |
| Разрешение задержки запуска | 100 пс или 5 бит |
| Джиттер (СКЗ), типичный (от входа триггера до выхода сигнала, пакетный режим) | 800 пс |
| Разъем | BNC (задняя панель) |
| Триггерный выход | |
| Уровень | 3,3 В CMOS |
| Выходное сопротивление | 50 Ом |
| Джиттер (среднеквадратичное значение) Типичный (режим выхода CW) | 400 пс |
| Разъем | BNC (задняя панель) |
| Выход синхронизации | |
| Совместимость | TTL |
| Импеданс | 50 Ом |
| Разъем | SMB (передняя панель) |
| Вход опорной частоты 10 МГц | |
| Импеданс | 1 кОм |
| Разъём | BNC |
| Развязка | AC |
| Уровень входных сигналов | 100 мВ ПИК-ПИК ~ 5 В ПИК-ПИК |
| Допустимый разброс входного сигнала (более-блокировка) | 10 МГц ± 100 Гц |
| Выход опорной частоты 10 МГц | |
| Импеданс | 50 Ом |
| Разъём | BNC, задняя панель |
| Развязка | AC |
| Уровень выходных сигналов, тип, 50 Ом | 1,2 В ПИК-ПИК |
| Защита | |
| Защита от перенапряжения | Защита от перенапряжения срабатывает в следующих двух случаях: 1. настройка амплитуды прибора превышает 4 В пик-пик, или выходной сигнал превышает 2 В постоянного тока, а входное напряжение превышает ±12×(1±5%)В (< 10 кГц). Напряжение разрушения: ±18 (В переменного + постоянного тока). 2. амплитуда прибора установлена меньше или равна 4 В (размах), или выходной сигнал меньше 2 В постоянного тока, а входное напряжение превышает ±2,5×(1±5%) В (<10 кГц). Разрушающее напряжение: ±3,5 (В переменного + постоянного тока). |
| Коммуникационные интерфейсы | |
| LAN | 1 шт., задняя панель, интерфейс 10/100 BASE-T, поддержка LXI-C |
| Web Control | IP-адрес |
| HDMI | видеовыход высокой четкости на задней панели (тип A) |
| USB 3.0 Host | 1 шт., передняя панель |
| USB 3.0 Device | 1 шт., задняя панель, поддержка протокола TMC |
| Общие характеристики | |
| Тип дисплея | 10,1” сенсорный экран цветного изображения 1280 х 800, 16:9 |
| Время выхода на рабочий режим | не менее 30 минут |
| Внутренняя энергонезависимая память | 128 ГБ |
| Электропитание | AC 100–240 В, 47–63 Гц или 115 В, 360–440 Гц |
| Потребляемая мощность | не более 210 Вт |
| Рабочий диапазон температур | от 0°C до +40°C |
| Габариты | 358 х 215 х 122 мм (5U) |
| Вес | 4,2 кг |
Комплектность DG5252 PRO
| Наименование | Кол-во |
| Кабель питания | 1 шт. |
| USB кабель | 1 шт. |
| BNC кабель CB-BNC-BNC-MM-100 | 2 шт. |
| Руководство пользователя | 1 шт. |
Дополнительные материалы DG5252 PRO
Примечание DG5252 PRO
Цена на изделие "DG5252 PRO. Генератор сигналов." приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции "DG5252 PRO. Генератор сигналов." уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru.
