Наша разработка

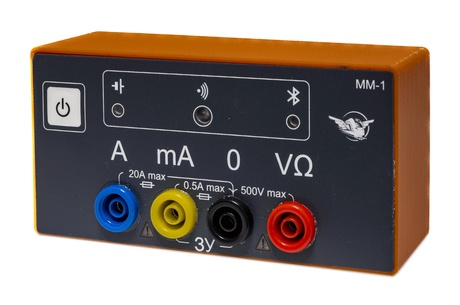

Bluetooth модуль мультиметра ММ-1/1

новинка
По запросу
Код товара:
Гарантия: 24
Версия для печати
  • Назначение ММ-1/1
  • Функциональные возможности ММ-1/1
  • Технические характеристики ММ-1/1
  • Функциональные возможности в режиме осциллографа
  • Функциональные возможности ММ-1/1 в режиме регистратора
  • Функциональные возможности ММ-1/1 в режиме селективного вольтметра
  • Функциональные возможности ММ-1/1 в режиме селективного вольтметра
  • Состав комплекта поставки ММ-1/1

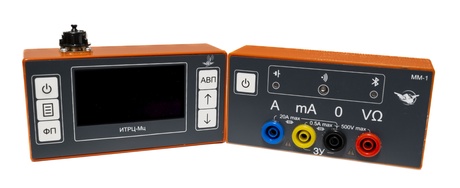

Прибор ММ-1/1 предназначен для его использования совместно с устройством управления и индикации, такими как: смартфон, ноутбук, планшет, измеритель тока ИТРЦ-МЦ и др. Устройство выполнено в малогабаритном пластиковом корпусе с встроенным Li-ion аккумулятором для возможности его работы в полевых условиях. Связь с устройством управления и индикации происходит через беспроводное Bluetooth-соединение.

Прибор обладает следующими функциональными возможностями:

  • Измерение напряжения постоянного тока до 500 В положительной и отрицательной полярностей;
  • Измерение СКЗ напряжения переменного тока и суммы напряжений постоянного и переменного тока до 500 В в частотном диапазоне от 8 Гц до 6 кГц;
  • Измерение силы постоянного тока положительной и отрицательной полярностей до 10 А;
  • Измерение СКЗ силы переменного и суммы постоянного и переменного токов до 10 А в диапазоне частот 8 Гц – 6 кГц;
  • Измерение напряжения и силы тока сигналов АЛСН в селективном режиме измерений с амплитудной манипуляцией кодоимпульсными последовательностями «З», «Ж», «КЖ» в режиме выделения импульсов без учета пауз между импульсами;
  • Измерение среднеквадратического значения напряжения и силы переменного тока сигналов рельсовых цепей с амплитудной или частотной модуляцией и сигнала частотой 175 Гц с фазоразностной модуляцией (с представлением результатов измерения полного сигнала с учетом пауз между импульсами);
  • Измерение сопротивления постоянному току до 5 МОм;
  • Режим диодного теста;
  • Режим прозвонки электрических цепей;
  • Измерение временных параметров элементов кодовых сигналов АЛСН (длительности импульсов, интервалов, периода следования) переменного тока с погрешностью до ± 8 мс при частоте  переменного тока 50 Гц или 75 Гц, и до ± 12 мс при частоте переменного тока 25 Гц.
  • Декодирование кода АЛСН и определение типа используемых кодовых трансмиттеров;
  • Декодирование кода АЛС-ЕН на частоте 174,38 Гц (на экране должен отображаться декодированный код в шестнадцатеричной системе исчисления по первому и второму подканалам, количество свободных блок-участков и контролируемая скорость);

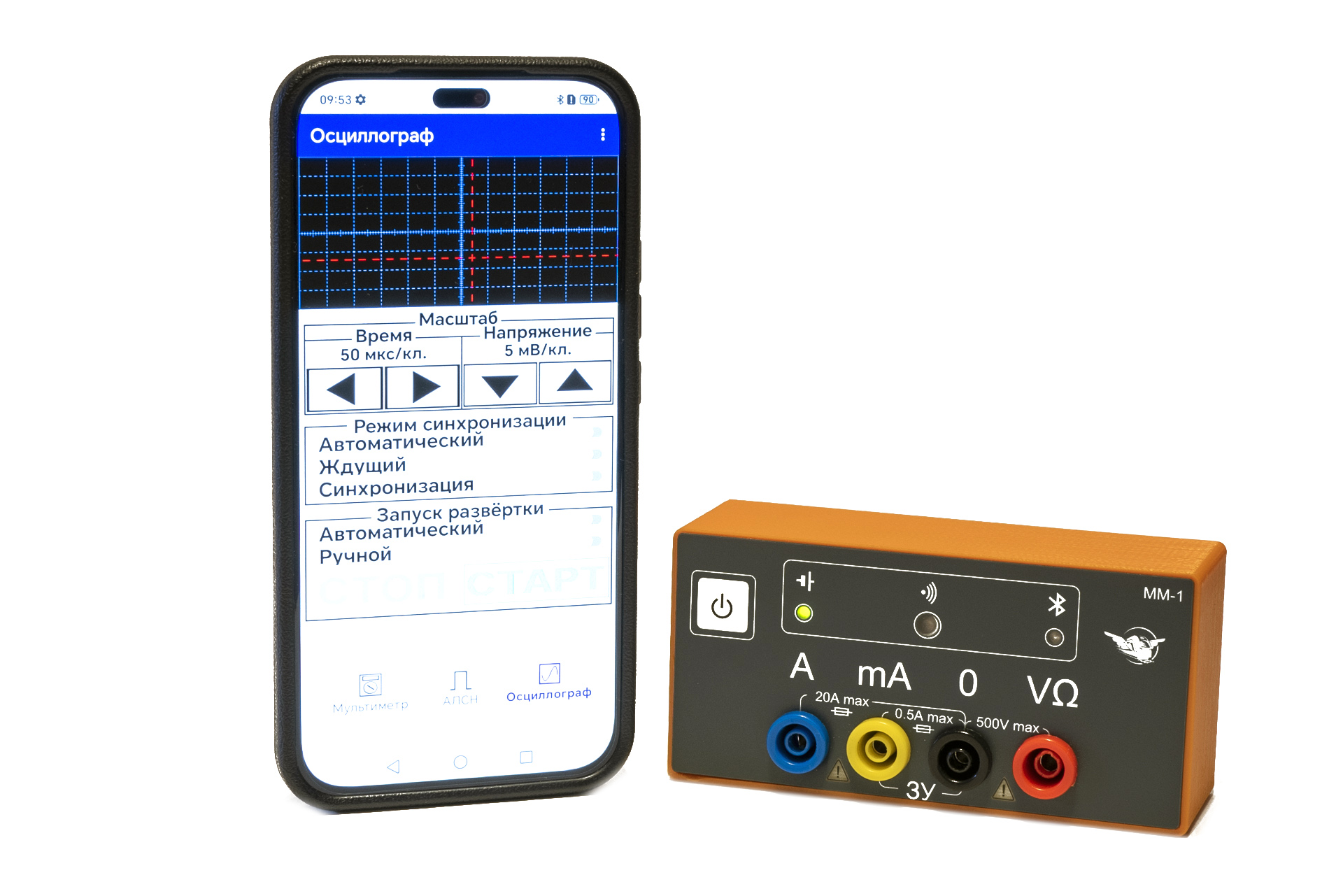

  • Отображение графической формы  электрических сигналов на экране мобильного устройства (смартфона, планшета, ноутбука) в полосе частот, не превышающей 6 кГц, и амплитудой до 500 В. А также сигналов АЛСН, АЛС-ЕН, с амплитудной (ТРЦ3, ТРЦ4) и частотной манипуляцией без учета постоянной составляющей и с учетом постоянной составляющей сигнала.
  • Функция регистратора с возможностью сохранения параметров и результатов измерений во встроенную память;
  • Измерение среднеквадратического значения напряжения и силы переменного тока в селективном режиме с возможностью выбора частоты для сигналов АЛСН (25 – 75 Гц), АЛС-ЕН (175 Гц), ТРЦ3 (420 – 780 Гц), ТРЦ4 (4545 – 5555 Гц), и сигналов ЧМ (475 – 925 Гц);
  • Измерение среднеквадратического значения напряжения и силы переменного тока в селективном режиме при выборе в меню цифрового перестраиваемого полосового фильтра (с возможностью задания центральной частоты фильтра в диапазоне 20 … 6000 Гц, и ширины полосы пропускания в диапазоне 2… f0 Гц, где:  f0 – заданная центральная частота фильтра (Гц));
  • Режим измерения постоянного и переменного напряжений с низким входным сопротивлением (100 кОм).

1.1 Прибор обеспечивает измерение напряжения постоянного тока от 0,2 мВ до 500 В положительной и отрицательной полярностей в соответствии с данными таблицы 1.

Таблица 1.

Поддиапазон измерения в значениях отображаемой шкалы

Предел допускаемой основной погрешности измерения, ± (% + е.м.р.) *

Входное сопротивление

± 0,2 – 500 мВ

± 0,002 – 5,000 В

± 0,02 – 50,00 В

± 0,2 – 500,0 В

1,0 + 2

1 МОм ± 2%

* Сумма относительной погрешности и единиц младшего разряда отображаемой шкалы



1.2. Прибор обеспечивает измерение среднеквадратического значения напряжения переменного тока и суммы напряжений постоянного и переменного тока от 0,5 мВ до 500 В в частотном диапазоне от 8 Гц до 6 кГц в соответствии с данными таблицы 2.

Таблица 2.

Поддиапазон измерения в значениях отображаемой шкалы

Предел допускаемой основной погрешности измерения, ± (% + е.м.р.) *

Входной импеданс

8 – 20 Гц

0,02 – 6 кГц

0,5 – 500 мВ

0,003 – 5,000 В

0,03 – 50,00 В

0,3 – 500,0 В

2 + 5

2 + 3

2 + 3

2 + 3

1 + 5

1 + 2

1 + 2

1 + 2

Сопротивление 1 МОм ± 2 %, емкость не более 40 пФ

Режим измерения суммы напряжений постоянного и переменного тока (F = 0…6 кГц)

0,5 – 500 мВ

0,003 – 5,000 В

0,03 – 50,00 В

0,3 – 500,0 В

 2 + 5

2 + 3

2 + 3

2 + 3

Сопротивление 1 МОм ± 2 %, емкость не более 40 пФ

* Сумма относительной погрешности и единиц младшего разряда отображаемой шкалы



1.3. Прибор имеет режим измерения постоянного и переменного напряжений с входным сопротивлением 100 кОм.

1.4. Прибор обеспечивает измерение в соответствие с данными таблицы 3 силы постоянного тока положительной и отрицательной полярностей от 0,2 мА до 10 А.

Таблица 3.

Поддиапазон измерения в значениях отображаемой шкалы

Предел допускаемой основной погрешности измерения ± (% + е.м.р.)

Параметры входа

± 0,2 – 500 мА

1,0 + 2

Шунт 0,1 Ом

± 0,02 – 10,00 А

Шунт 0,01 Ом

Примечание: допускается кратковременное, не более 5 с, измерение тока до 20 А, при этом интервал между измерениями должен быть не менее 10 минут.

1.5. Прибор обеспечивает измерение в соответствии с данными таблиц 4 среднеквадратического значения силы переменного и суммы постоянного и переменного токов от 0,3 мА до 10 А в диапазоне частот от 8 Гц до 6 кГц.









Таблица 4.

Частота сигнала

Поддиапазон измерения в значениях шкалы

Предел допускаемой основной погрешности измерения, ± (% + е.м.р)

Параметры входа

8 Гц – 20 Гц

0,3 мА – 500 мА

2 + 3

Шунт 0,1 Ом

20 Гц – 6 кГц

0,3 мА – 500 мА

1 + 3

8 Гц – 20 Гц

0,03 – 10,00 А

2 + 3

Шунт 0,01 Ом

20 Гц – 1 кГц

0,03 – 10,00 А

1 + 3

Примечание: допускается кратковременное, не более 5 с, измерение тока до 20 А, при этом интервал между измерениями должен быть не менее 10 минут.

1.6. Дополнительная погрешность измерения сигналов несинусоидальной формы в режиме измерения напряжения и силы переменного тока, определяемая коэффициентом амплитуды (КА), равным отношению допустимой амплитуды измеряемого сигнала к его среднеквадратическому значению для сигналов с амплитудой, не превышающей верхнего значения используемой шкалы, умноженной на коэффициент 2,7; Дополнительная погрешность не превышает предела основной погрешности при КА ≤ 3.

1.7.   Прибор обеспечивает измерение среднеквадратического значения напряжения и силы переменного тока в селективном режиме с дополнительной погрешностью ± 4 % от измеряемого значения в случае непрерывного сигнала без модуляции, и ± 7 % при воздействии помехи с частотой соседнего канала, равного по амплитуде измеряемому сигналу и модулированного соответствующим образом.

Параметры избирательности для выбранного списка частот соответствуют таблице 5.



Таблица 5.

Частота, Гц

Подавление помехи, дБ, не менее

Полоса пропускания**

Вид модуляции

50 Гц

Соседнего канала*

25

50

30

75 Гц

2 Гц

Кодоимпульсная последовательность и непрерывный сигнал

50

-

30

25, 75 Гц

75

50

30

25 Гц

175

50

25

50 Гц

> 30 Гц

Фазовая манипуляция

420

50

26

480 Гц

30 Гц

Амплитудная манипуляция (сигналами с частотами 8 или 12 Гц)

480

420 Гц

580

480 Гц

720

780 Гц

780

720 Гц

475

50

26

575 Гц

30 – 40 Гц

Частотная манипуляция (сигналами с частотами 7 или 11 Гц)

575

475; 625 Гц

625

575; 675 Гц

675

625; 725 Гц

725

675; 775 Гц

775

725; 825 Гц

825

775; 875 Гц

875

825; 925 Гц

925

875 Гц

4545

50

26

5000 Гц

200 Гц

Амплитудная манипуляция (8 или 12 Гц)

5000

4545; 5555 Гц

5555

5000 Гц

* Указаны частоты ближайших каналов

** Типовые значения.

1.8. Прибор обеспечивает измерение СКЗ напряжения и силы переменного тока в селективном режиме при выборе в меню цифрового перестраиваемого полосового фильтра с дополнительной погрешностью ± 5 % от измеряемого значения (при частоте сигнала соответствующей центру полосы пропускания фильтра) во всём возможном диапазоне задания центральной частоты фильтра и ширины полосы пропускания фильтра, при условии, что ширина полосы пропускания фильтра не превышает ¼ от значения центральной частоты.

В случае, если заданная ширина полосы пропускания будет превышать ¼ от значения центральной частоты, допустимы небольшие смещения реально установившегося значения центральной частоты относительно заданного значения, а также допустимы небольшие отклонения реальной ширины полосы пропускания от заданного значения. При этом погрешность измерения на центральной частоте не нормируется.

Диапазон значений задания центральной частоты фильтра должен быть: (20…6000) Гц.

Диапазон значений задания ширины полосы пропускания фильтра должен быть: (2…f0) Гц, где: f0 – заданная центральная частота фильтра (Гц).

1.9. Прибор обеспечивает измерение напряжение и силы тока модулированных сигналов АЛСН в селективном режиме измерений с амплитудной манипуляцией кодоимпульсными последовательностями «З», «Ж», «КЖ» в режиме выделения импульсов без учета пауз между импульсами.

Предел допускаемой дополнительной погрешности измерения максимальных значений не должен превышать:

± (8 % от Х) для кодовых сигналов АЛСН переменного тока в селективном режиме, где Х – значение измеряемой величины.

1.10. Прибор обеспечивает измерение среднеквадратического значения напряжения и силы переменного тока модулированных (манипулированных) сигналов рельсовых цепей с амплитудной или частотной модуляцией и сигнала частотой 175 Гц с фазоразностной модуляцией (с представлением результатов измерения полного сигнала с учетом пауз между импульсами).

Предел допускаемой дополнительной погрешности измерения среднеквадратического значения модулированных сигналов не должен превышать:

а) ± (2 % от Х) для модулированных сигналов в нормальном режиме (ШП);

б) ± (8 % от Х) для модулированных сигналов в селективном режиме.

1.11. Прибор обеспечивает измерение сопротивления постоянному току и режим диодного теста в соответствии с данными таблицы 6.

Таблица 6.

Поддиапазон измерения в значениях отображаемой шкалы

Предел допускаемой погрешности измерения

± (% + е.м.р.)

Параметры входа

0,3 – 500,0 Ом

0,003 – 5,000 кОм

0,03 – 50,00 кОм

0,3 – 500,0 кОм

0,003 – 5,000 МОм

1,0 + 3

Iизм не более 1 мА

Тест диодов

-



1.12. Предел допускаемой дополнительной погрешности в режиме измерения напряжения, силы постоянного и переменного тока, сопротивления в рабочем диапазоне температур не превышает удвоенного предела допускаемой основной погрешности.

1.13. Прибор обеспечивает измерение временных параметров элементов кодовых сигналов АЛСН (длительности импульсов, интервалов, периода следования) переменного тока с погрешностью до ± 8 мс при частоте переменного тока 50 или 75 Гц, и до ± 12 мс при частоте переменного тока 25 Гц.

1.14. Прибор обеспечивает средствами ПО устройства управления и индикации:

- установку с помощью клавиатуры (органов управления) УУИ режимов работы, параметров измерений, автоматический или ручной выбор пределов измерений;

- визуальную индикацию на экране УУИ значений измеряемого параметра, состояния прибора, отказов и ошибок;

- декодирование кода АЛСН и определение типа используемых кодовых трансмиттеров;

- декодирование кода АЛС-ЕН на частоте 174,38 Гц (на экране отображается декодированный код в шестнадцатеричной системе исчисления по первому и второму подканалам, количество свободных блок-участков и контролируемая скорость).

1.15. Прибор обеспечивает отображение графической формы электрических сигналов на экране мобильного устройства (смартфона, планшета, ноутбука) в полосе частот, не превышающей 6 кГц, и амплитудой до 500 В без учета постоянной составляющей и с учетом постоянной составляющей. А также сигналов АЛСН, АЛС-ЕН, с амплитудной (ТРЦ3, ТРЦ4) и частотной манипуляцией без учет постоянной составляющей и с учетом постоянной составляющей.

1.16. Прибор имеет функцию регистратора и обеспечивает сохранение параметров и результатов измерений во встроенную микросхему памяти. Частота записи результатов измерений в память прибора для режимов измерения: U, I, R, тест диодов и прозвонки цепей – 8…9 записей в секунду. Для режимов АЛСН и АЛС-ЕН частота записей варьируется в диапазоне 0,5…2 записи в секунду, и зависит от частоты повторений конкретной кодовой комбинации, присутствующей в данный момент в сигнале. Максимальный интервал времени непрерывной записи результатов измерений в прибор составляет не менее 8 часов для любого режима работы, в котором доступна работа регистратора. Максимальное количество доступных сессий для записи не должно превышать 50 сессий.

1.17. Среднее время установления показаний на экране мобильного устройства не превышает:

- 1 сек. при измерении напряжения постоянного тока, силы постоянного тока и сопротивления постоянному току;

- 3 сек. при измерении напряжения и силы переменного тока;

- 4 сек. в режиме селективных измерений и выделения максимальных (пиковых) значений параметров сигнала.

1.18. В приборе установлены устройства защиты входов. Прибор выдерживает в течение 1 минуты перегрузку в режиме измерения напряжения и тока на пределе 500 мА и в течении 5 сек на пределе 10 А. При измерении сопротивления постоянному току время воздействия перегрузки не более 30 секунд. Предельно допустимые величины перегрузки для соответствующих пределов приведены в таблице 7.

Таблица 7.

Режим

Входное сопротивление

Среднеквадратическое значение

Постоянное значение

DCV

1 МОм ± 2%, емкость не более 40 пФ

550 В (300 В)

780 В

ACV

DCV + ACV

DCI, ACI (вход мА)

не более 0,3 Ом

1 А

1 А

10 А (вход А)

не более 0,01 Ом

20 А

20 А

* В скобках указано значение для модулированных сигналов



1.19. Прибор имеет функцию проверки целостности цепи (прозвонка).

1.20. Прибор имеет функцию диодный тест.

1.21. Питание прибора осуществляется от литий-полимерного аккумулятора с номинальным напряжением 3,7 В. Время непрерывной работы от полностью заряженного аккумулятора не менее 8 часов при температуре окружающего воздуха от 0 до 40°С.

1.22. Прибор обеспечивает индикацию заряда и состояния автономного источника питания по средствам светодиодного индикатора на передней панели.

Зарядное устройство обеспечивает ток заряда 1 000 мА и напряжение 5,0 В при питании от сети переменного тока напряжением (110 – 240) В.

1.23. Средний срок службы прибора 15 лет. Средняя наработка на отказ прибора не менее 15 000 часов.

1.24. Габаритные размеры прибора, не более: 120 х 60 х 40 мм.

1.25. Масса прибора не более 0,25 кг.

Описание возможностей графического интерфейса программы:

1) Отображение на экране смартфона формы напряжения на входе мультиметра ММ-1/1 с наложением отображения вертикальной и горизонтальной разметки экрана в виде сетки в формате 8 клеток по вертикали и 12 клеток по горизонтали для быстрой визуальной оценки уровня и временного сдвига элементов сигнала.

2) Отображение на экране смартфона пунктирных линий синхронизации по уровню и моменту времени относительно начала разметки.

3) Отображение на экране смартфона указателя сенсорной настройки уровня и момента времени синхронизации.

4) Отображение на экране элементов управления работой осциллографа, таких как кнопки, тумблеры, система выпадающих списков меню, и т.д.

5) Возможность сенсорной настройки уровня и момента времени синхронизации сигнала путём касания пальцем экрана и его перемещения в интересующую точку экрана.

6) Возможность перехода в полноэкранный режим отображения формы сигнала.



Описание технических параметров и возможностей мультиметра ММ-1/1

в режиме осциллографа



1) Отображение формы входного напряжения в масштабе по уровню от 5 мВ./кл. до 200 В./кл.

2) Отображение формы входного напряжения в масштабе по времени от 50 мкс./кл. до 10 сек./кл.

3) Выбор автоматического режима синхронизации развёртки со входным сигналом.

4) Выбор ждущего режима синхронизации развёртки со входным сигналом.

5) Выбор режима работы развёртки без синхронизации со входным сигналом.

6) Выбор автоматического запуска развёртки, либо ручного запуска путём нажатия на кнопку “СТАРТ” или остановку развёртки нажатием на кнопку “СТОП”.

7) Выбор одного из трёх вариантов временной интерполяции выборок оцифрованного входного сигнала, таких как линейная интерполяция, полиномиальная интерполяция, сплайн-интерполяция.

8) Включение или отключение предкоррекции АЧХ аналоговых усилителей входного сигнала для выравнивания (при включении) коэффициента усиления аналоговой части во всей заявленной полосе пропускания.

9) Выбор работы синхронизации по нарастающему, либо по спадающему фронту сигнала.

10) Исключение стробоскопического эффекта, проявляющегося в некоторых других цифровых осциллографах при исследовании высокочастотных сигналов на слишком медленных развёртках.

11) При выборе масштаба по времени 200 мс./кл. или более – отрисовка формы сигнала на экране происходит в режиме реального времени.

12) Полоса пропускания аналоговой части схемы осциллографа: (0…6000)Гц.

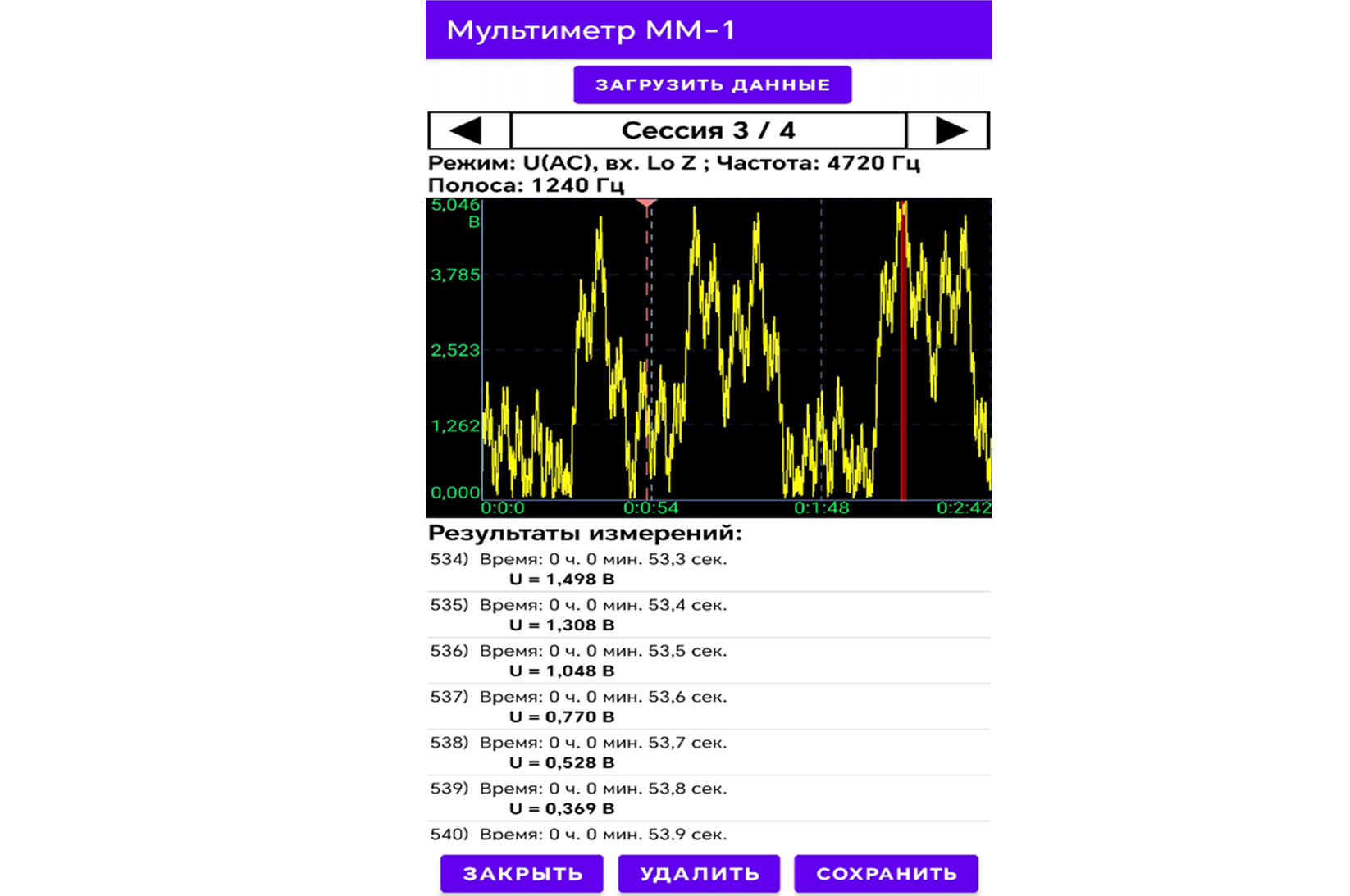

Функция регистратора с возможностью сохранения параметров и результатов измерений во встроенную память прибора ММ-1/1 (частота записи результатов измерений в память прибора – 8-9 записей в секунду, время непрерывной записи – 8 часов, максимальное количество доступных сессий для записи – 50) с возможностью последующего просмотра и анализа результатов на смартфоне.

При использовании данной функции, после ее активации на смартфоне, соединение по Bluetooth может быть разорвано и прибор ММ-1 будет продолжать автономно работать в режиме регистратора (т.е. ММ-1/1 можно оставить на месте поиска причин неисправности без оператора).



Возможность измерения среднеквадратического значения напряжения и силы переменного тока на любой частоте в диапазоне 20…6000 Гц в установленной пользователем полосе пропускания (от 2 Гц до F0, где F0 - заданная центральная частота фильтра (Гц).

Комплект поставки прибора представлен в таблице

Таблица

Наименование

Кол-во

Примечание

Прибор ММ-1/1

1



Аккумуляторная батарея

1

Встроен в прибор

Соединитель 1

1

Красный, штырь-щуп игольчатый

Соединитель 2

1

Черный, штырь-щуп игольчатый

Зажим крокодил

2



Зарядное устройство с соединителями для подключения к прибору

1

Состоит из сетевого адаптера и специального USB-кабеля

Руководство по эксплуатации

1

На Flash накопителе

ПО для смартфона

1



Паспорт

1



Методика поверки

1

По заказу

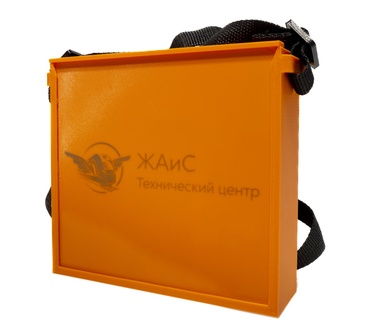

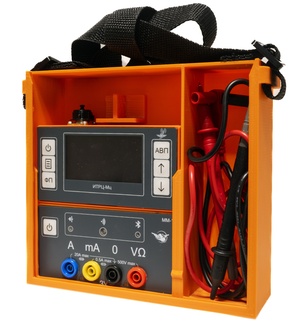

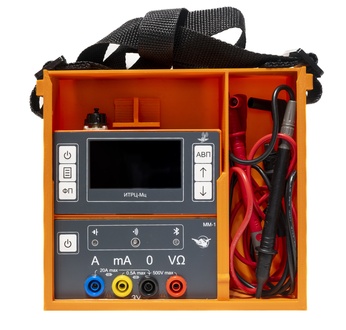

Сумка для переноски прибора и принадлежностей

1
