APS-1505. Источник питания
Версия для печати
- Общие данные APS-1505
- Технические характеристики APS-1505
- Комплектность APS-1505
- Дополнительные материалы APS-1505
- Примечание APS-1505
Общие данные APS-1505

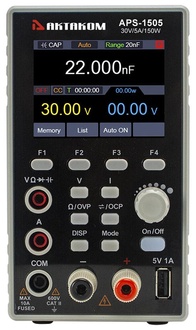

Источник питания АКТАКОМ APS-1505 построен по импульсной схеме стабилизации, благодаря чему имеет компактные размеры и небольшой вес. Прибор имеет встроенная функцию защиты по напряжению и току с заданием предельных параметров пользователем , функцию мониторинга выходных параметров и режим работы по списку с автоматическим запуском.
Отличительной особенностью источника питания АКТАКОМ APS-1505 является наличие в этом же корпусе встроенного 4 1/2 -разрядного мультиметра с возможностью измерения постоянного и переменного напряжения и тока, сопротивления, емкости, тестирования дидов и проверки целостности цепей.
Технические характеристики APS-1505
Технические характеристики источника питания
| Параметры | Основной канал | |
|---|---|---|
| Выходные параметры | Напряжение | 0...30 В |
| Ток | 0...5 A | |
| Нестабильность по сети | Напряжение | 30 мВ |
| Ток | 20 мА | |
| Нестабильность по нагрузке | Напряжение | 30 мВ |
| Ток | 20 мА | |
| Пульсации и шум (20 Гц...20 МГц) | Напряжение | ≤30 мВп-п ≤3 мВскз |
| Ток | ≤30 мАскз | |
| Разрешение установки | Напряжение | 10 мВ |
| Ток | 1 мА | |
| Погрешность установки (25 °C ±5 °C) | Напряжение | ≤0,1% + 20 мВ |
| Ток | ≤0,05% + 10 мА | |
| Разрешение считывания | Напряжение | 10 мВ |
| Ток | 1 мА | |
| Погрешность считывания (25 °C ±5 °C) | Напряжение | ≤0,1% + 20 мВ |
| Ток | ≤0,05% + 10 мА | |
| Температурный коэффициент на выходе (0 °C ... 40 °C) | Напряжение | ≤100 ppm/°C |
| Ток | ≤200 ppm/°C | |
| Температурный коэффициент считывания | Напряжение | ≤100 ppm/°C |
| Ток | ≤200 ppm/°C | |
| Время отклика | 1 мс |
Технические характеристики мультиметра
| Диапазон | Разрешение | Погрешность | |
|---|---|---|---|
| Постоянное напряжение | 200.00 мВ | 0.01 мВ | ±(0.3%+10 е.м.р.) |
| 2.0000 В | 0.0001 В | ±(0.3%+5 е.м.р.) | |
| 20.000 В | 0.001 В | ||
| 200.00 В | 0.01 В | ||
| 1000.0 В | 0.1 В | ||
| Переменное напряжение | 200.00 мВ | 0.01 мВ | ±(0.8%+10 е.м.р.) |
| 2.0000 В | 0.0001 В | ||
| 20.000 В | 0.001 В | ||
| 200.00 В | 0.01 В | ||
| 750.0 В | 0.1 В | ±(1.0%+10 е.м.р.) | |
| Постоянный ток | 200.00 мА | 0.01 мА | ±(0.8%+10 е.м.р.) |
| 10.000 А | 0.001 А | ±(2.5%+10 е.м.р.) | |
| Переменный ток | 200.00 мА | 0.01 мА | ±(1.0%+10 е.м.р.) |
| 10.000 А | 0.001 А | ±(2.8%+10 е.м.р.) | |
| Сопротивление | 200.00 Ом | 0.01 Ом | ±(0.8%+10 е.м.р.) |
| 2.0000 кОм | 0.0001 кОм | ||
| 20.000 кОм | 0.001 кОм | ||
| 200.00 кОм | 0.01 кОм | ||
| 2.0000 МОм | 0.0001 МОм | ||
| 20.000 МОм | 0.001 МОм | ±(1.0%+3 е.м.р.) | |
| 100.00 MОм | 0.01 МОм | ±(5.0%+10 е.м.р.) | |
| Емкость | 20.000 нФ | 0.001 нФ | ±(3.0%+10 е.м.р.) |
| 200.00 нФ | 0.01 нФ | ||
| 2.0000 мкФ | 0.0001 мкФ | ||
| 20.000 мкФ | 0.001 мкФ | ||
| 200.00 мкФ | 0.01 мкФ | ||
| 2.0000 мФ | 0.0001 мФ | ||
| Тест диодов | 0 - 2 В | ||
| Прозвонка | Звуковой сигнал <50 Ом | ||
Общие характеристики
- Поддержка SCPI команд
- Дисплей: ЖК, цветной, 2,8", 65536 цветов, TFT матрица
- Рабочая температура 0...40 °C
- Питание от сети переменного тока 220 В ± 10%; 50/60 Гц
- Габаритные размеры: 82x142x226 мм
- Вес: около 1,5 кг
Комплектность APS-1505
| Наименование | Кол-во |
| Источник питания | 1 шт. |
| Кабель питания | 1 шт. |
| Измерительные провода (пара) | 1 шт. |
| Провод заземления | 1 шт. |
| Предохранитель | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
Дополнительные материалы APS-1505
Примечание APS-1505
