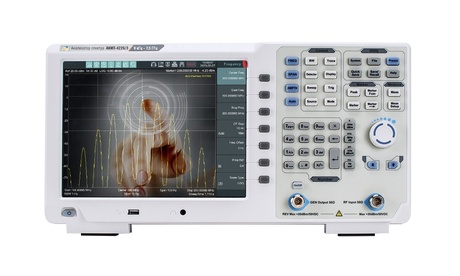

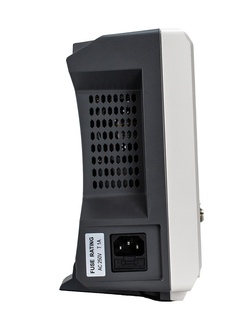

АКИП-4226/3. Анализатор спектра с опцией ТГ
Госреестр №96707-25 до 21.10.2030 г.
Версия для печати
- Общие данные
- Технические характеристики
- Комплектность
- Дополнительные материалы
- Примечание
Общие данные
Анализатор спектра АКИП-4226/3 с опцией ТГ предназначен для измерений спектральных характеристик СВЧ-сигналов в отрасли теле- и радиовещания, связи и телекоммуникаций.
Анализатор имеет несколько режимов работы, основным из которых является режим цифрового анализатора спектра.
- Отображаемый средний уровень шума (DANL) -160 дБм
- Фазовый шум -112 дБн/Гц при 1 ГГц и смещение при 10 кГц
- Погрешность измерения амплитуды <0,7 дБ
- Встроенный предусилитель, маркерные измерения
- Минимальная полоса разрешения 1 Гц (RBW)
- Стандартный тест проверки на месте Pass/Fail с функцией оповещения, режим БПФ (FFT)
- Полностью цифровая технология промежуточной частоты
- Встроено более 200 общепринятых стандартных тестов на электромагнитную совместимость и электромагнитные помехи
- Программное обеспечение для предварительных тестов ЭМС-опция
- Анализ качества сигналов со стандартной модуляцией и автоматической демодуляцией модуляционного сигнала, демодуляция звука.
- Трекинг генератор (TG) в базовой комплектации модели
- Интерфейсы: USB, LAN, аудио интерфейс, HDMI
- Сенсорный экран, диагональ экрана 26,4 см, разрешение 1024x768
Технические характеристики
| Параметр | Значение | ||
| Частотная характеристика | |||
| Частотный диапазон | 9 кГц … 7,5 ГГц | ||
| Разрешение ПЧ | 1 Гц | ||
| Опорный генератор | 10 МГц | ||
| Погрешность частоты опорного генератора | <1,0*10-6 | ||
| Температурная нестабильность частоты опорного генератора | ±0,5*10-6 | ||
| Полоса обзора | 0; 100 Гц … до максимальной частоты в зависимости от модели | ||
| Плотность фазовых шумов | -103 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц, -101 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц, -112 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц | ||
| Тип развертки | Непрерывный, одиночный | ||
| Скорость развертки | Диапазон 10 мс..3000 с при >10 Гц, Нулевой диапазон 33,33 мкс … 3000 с | ||
| Погрешность | Диапазон ≥ 100Гц 5%, Нулевой диапазон (заданное значение времени развертки > 1 мс): 5 | ||
| Полоса пропускания | |||
| Полоса пропускания ПЧ | 1 Гц …1 МГц (шаг 1-3-5-10) | ||
| Погрешность в полосе пропускания ПЧ | <5,0% (типично) + 1 Гц | ||
| Коэффициент прямоугольности фильтров ПЧ | <5,0 по уровням -60 дБ и -3 дБ | ||
| Полоса пропускания видео | 10 Гц…3 МГц (шаг 1-3-5-10) | ||
| Неравномерность АЧХ в полосе частот по всем моделям *** | Предусилитель выключен | Предусилитель включен | |
| 250 кГц…1 Мгц | ±0,9 дБ | ±1,2 дБ | |
| 1 МГц…1,5 МГц | ±0,8 дБ | ±1,1 дБ | |
| 1,5 МГц…6 ГГц | ±0,9 дБ | ±1,2 дБ | |
| 6 ГГц…7,5 ГГц | ±0,1,2 дБ | ±1,3 дБ | |
| ***Параметры нормируются при условиях: ослабление 10 дБ, опорная частота 50 МГц. | |||
| Уровень | |||
| Диапазон измерений амплитуды (предусилитель выключен) | От DANL до +10 дБм в полосе от 100 кГц до 10 МГц; от DANL до + 20 дБм в полосе от 10 МГц до 7,5 ГГц | ||
| Максимальный входной уровень | Напряжение 50 В | ||
| Непрерывная мощность | +20 дБм(100 мВ), аттенюатор 40 дБ | ||
| Максимальный уровень повреждения | +30 дБм (1 Вт) | ||
| Опорный уровень | -80 дБм…+30 дБм (шаг 1 дБ), разрешение на логарифм шкале 0,01 дБ, разрешение на линейной шкале 4 емр | ||
| Средний уровень собственного шума (DANL) в полосе частот по всем моделям* | Предусилитель выключен | Предусилитель включен | |
| 9 кГц – 1 МГц | -95 дБм (типично), <-88 дБм | ||
| 100 кГц – 1 Мгц | -135 дБм (типично), <-128 дБм | ||
| 1 МГц – 500 МГц | -140 дБм (типично), <-130 дБм | -160 дБм (типично), <-150 дБм | |
| 500 МГц – 3,6 ГГц | -138 дБм (типично), <-128 дБм | -158 дБм (типично), <-148 дБм | |
| 3,6 ГГц – 6 ГГц | -134 дБм (типично), <-124 дБм | -154 дБм (типично), <-144 дБм | |
| 6 ГГц – 7,5 ГГц | -129 дБм (типично), <-119 дБм | -149 дБм (типично), <-139 дБм | |
| *Параметры нормируются при условиях: ослабление 0 дБ, RBW 100 Гц, усреднение ≥ 50, входное сопротивление 50 Ом. | |||
| Неравномерность АЧХ** | <0,4 дБ (предусилитель выключен, несущая=50 МГц) <0,5 дБ (предусилитель включен, несущая=50 МГц) <0,15дБ (несущая ≥10 кГц) | ||
| **Параметры нормируются при условиях: ослабление 10 дБ, уровень входного сигнала -10 дБм, опорная частота 50 МГц. | |||
| КСВ | ≤ 1,8 | ||
| Предусилитель | |||
| Частотный диапазон | 100 кГц … 7,5 ГГц | ||
| Диапазон входного сигнал | 0-50 дБм | ||
| Коэффициент усиления | 20 дБ (типично) | ||
| Погрешность установки уровня | <0,7 дБ | ||
| Аттенюатор | |||
| Диапазон | 0 … 40 дБ (шаг 1 дБ) | ||
| Погрешность установки | <0,5 дБ | ||
| Режимы отображения трассировка | |||
| Логарифмическая ось | 0,01…1000 дБ, разрешение ±0 0,5 дБм | ||
| Линейная ось | 0..до заданного уровня | ||
| Количество точек данных | 801 | ||
| Число маркеров | 8 | ||
| Способ обнаружения | положительный пик, отрицательный пик, нормальный, выборка, среднеквадратичный, среднее значение напряжения, квазипик | ||
| Функции трассировки | очистка записи, удержание максимума, удержание, минимума, среднее значение, просмотр, пустое значение, математический анализ трассировки | ||
| Единицы отображения | дБм, дБмкВт, дБпВт, дБмВ, дБмкВ, Вт, В | ||
| Искажения | |||
| Гармонические искажения второго порядка | ≥+40 дБс: несущая ≥50 МГц, предусилитель выкл., входн уровень: - 20 дБм, аттенюатор =10 дБ | ||
| Интермодуляционные искажения третьего порядка | >+9 дБм: несущая ≥50 МГц , предусилитель выкл., входн уровень: - 20 дБм, аттенюатор= 0 дБ | ||
| Уровень компрессии усиления на 1 дБ | > -2 дБм: несущая ≥50 МГц, предусилитель выкл., аттенюатор 0 дБ | ||
| Остаточные отклики во всей полосе частот **** | < -90 дБм | ||
| Паразитные боковые составляющие ПЧ | < -60 дБн | ||
| Паразитные боковые составляющие от системы | < -60 дБн | ||
| Паразитные боковые составляющие по входу | < -80 дБн (уровень на смесителе -30 дБм) | ||
| ****Параметры нормируются при условиях: по входу 50 Ом, аттенюатор 0 дБ. | |||
| Внешняя синхронизация | |||
| Источник синхронизации | Произвольный запуск, Видеосигнал, сигнал TTL | ||
| Трекинг генератор | |||
| Диапазон частот TG | 100 кГц…7,5 ГГц | ||
| Выходной уровень TG | -40 дБм…0 дБм | ||
| Дискретность установки уровня мощности | 2 дБ | ||
| Неравномерность АЧХ | ± 3 дБ относительно 50 МГц | ||
| Защита входа от обратной мощности | -60 дБм | ||
| Гармонические искажения | -20 дБм | ||
| Негармонические искажения | -20 дБм | ||
| Демодуляция | |||
| Аналоговый аудиодемодулятор | 100 кГц…7,5 ГГц | ||
| Измерение параметров аналоговой AМ-модуляции | 10 МГц…7,5 ГГц | ||
| Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты модуляции: • 1 Гц, при частоте модуляции <1 кГц • 0,1%, при частоте модуляции ≥ 1 кГц Глубина модуляции: 5% … 95 Погрешность измерения глубины модуляции: ±4 | |||
| Измерение параметров аналоговой ЧМ-модуляции | 10 МГц…7,5 ГГц | ||
| Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты модуляции: • 1 Гц, при частоте модуляции <1 кГц • 0,1%, при частоте модуляции ≥ 1 кГц Девиация частоты: 20 Гц … 200 кГц Погрешность измерения девиации частоты: ±4 | |||
| Частотомер | |||
| Диапазон | 0 Гц, 100 Гц до максимальной частоты (в зависимости от модели) | ||
| Разрешение | 1 Гц, 10 Гц, 100 Гц, 1 кГц | ||
| Режим электромагнитной совместимости (опционально) | |||
| Дискретность полосы частот фильтров (по уровню - 6 дБ) | 200 Гц/ 9 кГц/ 120 кГц/ 1мГц | ||
| Погрешность в полосе частот | <10,0% +20 Гц | ||

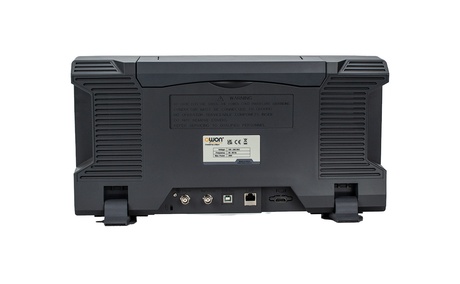

| Входы / Выходы | |||
| ВЧ вход | Соединитель N-типа; 50 Ом | ||
| Выход Трекинг генератор | Соединитель N-типа; 50 Ом | ||
| Выход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; от +3 дБм до +10 дБм, +8 дБм (типично) | ||
| Вход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц ± 5 *10-6 ; 0 … 10 дБм | ||
| Внешняя синхронизация | Соединитель BNC-типа; 1 кОм, TTL совместимый сигнал | ||
| Аудиовход | Соединитель 3,5 мм, 30 Ом | ||
| Видео выход | HDMI вер 2.0 | ||
| Интерфейс управления | LAN (10/100 Base) RJ-45, USB, (USB TMC) | ||
| Общие данные | |||
| Память измерений | Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 4 ГБ | ||
| Дисплей | Сенсорный емкостной TFT LCD, диагональ 25,6 см, разрешение 1024х768, 65536 цветов | ||
| Напряжение питания | 100..240 В, 50..60 Гц | ||
| Потребляемая мощность | 28 Вт (макс.) | ||
| Условия эксплуатации | 0…+40 °С | ||
| Габаритные размеры | 421 х 221 х 115 мм (Ш × В × Г) | ||
| Вес | ≤ 5,0 кг |
Комплектность
- Анализатор
- Сетевой шнур питания
Дополнительные материалы
Примечание
Цена на изделие "Анализатор спектра АКИП-4226/3 с опцией ТГ" приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции "Анализатор спектра АКИП-4226/3 с опцией ТГ" уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru.
