АММ-3087. Анализатор компонентов
Версия для печати
- Общие данные АММ-3087
- Технические характеристики АММ-3087
- Комплектность АММ-3087
- Дополнительные материалы АММ-3087
- Примечание АММ-3087
Общие данные АММ-3087

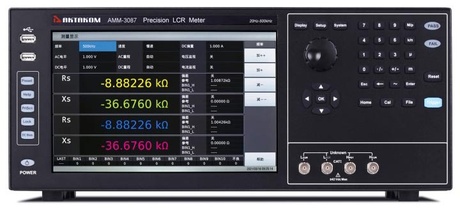

Анализатор компонентов АКТАКОМ АММ-3087 (измеритель RLC) предназначен для измерения и анализа индуктивности, электрической емкости, сопротивления, тангенса угла потерь, добротности, комплексного сопротивления, фазового сдвига и других параметров электронных компонентов. Функциональные возможности измерителя RLC АММ-3087 включают встроенную функцию сканирования и графического анализа, встроенный компаратор-сортировщик, возможность работы по списку, встроенный источник смещения по напряжению и току. Наличие сенсорного дисплея наряду с традиционными органами управления на передней панели поднимают удобство использования прибора на новый уровень.
Технические характеристики АММ-3087
| Характеристика | Значение | ||
|---|---|---|---|
| Измеряемые (тестируемые) параметры | Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, Rd, X, G, B, θ, D, Q Vdc, Vac, Idc, Iac | ||
| Базовая точность измерения LCR | 0,05% | ||
| Частотные характеристики тестового сигнала | Тестовая частота | 20 Гц...500 кГц | |
| Наилучшее разрешение | 1 мГц | ||
| Погрешность установки | 0,01% | ||
| Уровень тестового сигнала AC | Напряжение тестового сигнала | 5 мВ...20 Вскз | |
| Наилучшее разрешение | 100 мкВ | ||
| Погрешность | ±(10%Uуст + 2 мВ) | ||
| Ток тестового сигнала | 50 мкА...100 мАскз | ||
| Наилучшее разрешение | 1 мкА | ||
| Погрешность | ±(10%Iуст + 10 мкА) | ||
| Мониторинг уровня тестового сигнала DCR | Диапазон напряжения | 5 мВ...20 Вскз | |
| Погрешность мониторинга | ±(3%Uсчит + 0,5 мВ) | ||
| Диапазон тока | 50 мкА…100 мАскз | ||
| Погрешность мониторинга | ±(3%Iсчит + 5 мкА) | ||
| Внутренний источник смещения DC | Напряжение / ток | 0 В...±40 В / 0 мА...±100 мА | |
| Наилучшее разрешение | 1 мВ / 10 мкА | ||
| Погрешность установки | ±(1%Uуст + 5 мВ) | ||
| Внутренний источник тока | Напряжение / ток | 0 мА...2 А | |
| Наилучшее разрешение | 1 мА | ||
| Погрешность установки | ±(2%Iуст + 2 мА) для токов >5 мА | ||
| Выходной импеданс | 30 Ом ±4%, 100 Ом ±2% выбираемый | ||
| Время измерения (без учета времени изменения значения на дисплее) при частоте более 10 кГц | Очень быстрое (Fast+): 1800 изм/сек (0,55 мс/изм) Быстрое (Fast): 300 изм/с (3,3 мс/изм) Среднее: 11 изм/с (90 мс/изм) Медленное: 4 изм/с (240 мс/изм) | ||
| Диапазон измерения LCR параметров | |Z|, X, R, DCR | 0,00001 Ом...99,9999 МОм | |
| |Y|, B, G | 0,00001 мкСм..99,9999 См | ||
| C | 0,00001 пФ...9,99999 Ф | ||
| L, Lk | 0,00001 мкГн...99,9999 кГн | ||
| D | 0,00001...9,99999 | ||
| Q | 0,00001...99999,9 | ||
| θ (град) | -179,999°...179,999° | ||
| θ (рад) | -3,14159...3,14159 | ||
| Схема замещения | последовательная, параллельная | ||
| Выбор диапазона | Автоматический, удержание | ||
| Режим запуска | Одиночный, непрерывный (авто) | ||
| Усреднение | 1...255 | ||
| Математические операции | ΔABC, Δ% | ||
| Установка задержки | 0...60 с | ||
| Компаратор | 10 ячеек сортировки BIN1...BIN10, ячейка брака BIN | ||
| Сканирование по списку | Количество точек | 201 | |
| Параметры | Частота, напряжение AC, ток AC, напряжение смещения DC, ток смещения DC (100 мА), ток смещения DC (2 А), пределы, внутренний / внешний источник | ||
| Режим запуска | Последовательный, пошаговый | ||
| Компаратор | Для каждой точки: до четырех тестовых параметров. Для каждого параметра: верхний и нижний пределы. Выход сигналов Годен (Pass), Не годен (Fail). | ||
| Графическое сканирование | Количество точек | 51,101, 201, 401, 801 | |
| Параметры | Частота, напряжение AC, ток AC, напряжение смещения DC, ток смещения DC (100 мА), ток смещения DC (2 А) | ||
| Режим запуска | Последовательный, пошаговый | ||
| Трассы | От 1 до 4 могут быть выбраны для отображения | ||
| Масштаб | Линейный, логарифмический | ||
| Диапазон | Автоматический, фиксированный | ||
| Внутренняя память | 100 М энергонезависимой памяти для файлов настроек *.sta | ||
| Внешняя USB память | файлы настроек *.sta, файлы данных *.csv, скриншоты png | ||

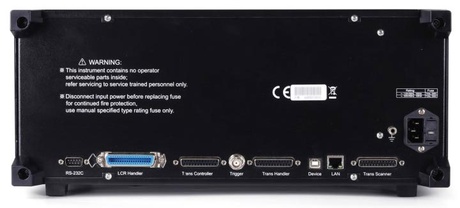

| Интерфейсы | На передней панели: 2 USB-host для подключения USB-накопителя, мыши, клавиатуры На задней панели: USB-device совместим USB TMC-USB488 и USB 2.0 LAN: 10/100M Ethernet HANDLER – для вывода сигналов сортировщика RS-232C – стандартный 9 Pin | ||
| Дисплей | цветной сенсорный 10.1” ЖК TFT, разрешение 1280×800 | ||
| Рабочая температура / влажность | 0...40 °С, ≤75%RH | ||
| Питание | 99 В...121 В, 198 В...242 В; 47 Гц...63 Гц | ||
| Макс. потребляемая мощность | 130 ВА | ||
| Габаритные размеры (ш х в х г) | 430 х 177 х 265 мм | ||
| Вес | Около 11 кг | ||
Комплектность АММ-3087
| Наименование | Кол-во |
| Анализатор компонентов | 1 шт. |
| Адаптер с щупами Кельвина | 1 шт. |
| Адаптер для прямого подключения компонентов | 1 шт. |
| Калибровочная пластина | 1 шт. |
| Сетевой кабель | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
Дополнительные материалы АММ-3087
Примечание АММ-3087
Цена на изделие "АММ-3087. Анализатор компонентов." приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции "АММ-3087. Анализатор компонентов." уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-mail: jais@jais.ru.
