АКИП-4602/2. Измеритель АЧХ
- Общие данные
- Технические характеристики
- Дополнительные материалы
- Примечание
Общие данные

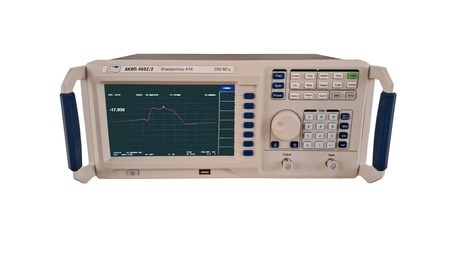

Измеритель Амплитудно-частотных характеристик АКИП-4602/2
Диапазон частот до 200 МГц,
Измерение амплитудно-частотных, фазо-частотных характеристик, частотной избирательности и S параметров, выбор режима развертки, маркерные измерения
Анализатор частотных характеристик предоставляет подробную информацию об усилении, сдвиге фаз и полосе пропускания таких электронных компонентов, как усилители, фильтры и генераторы в различных областях применения: от телекоммуникаций до промышленных систем.
Интерфейсы USB, RS-232.
Технические характеристики
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ | |
| ИССЛЕДОВАНИЕ АЧХ | ДИАПАЗОН ЧАСТОТ | АКИП 4602/1 | АКИП 4602/2 |
| 20 Гц…160 МГц | 20 Гц…200 МГц | ||
| Разрешение по частоте | 1 мГц | ||
| Погрешность установки частоты | <(Уст значение *5*10 - 6+ 1 мГц | ||
| Режим развертки | Линейный, логарифмический | ||
| Диапазон входного уровня: | -80 дБм…+ 20 дБм | ||
| Входное сопротивление | 50 Ом /75 Ом/1 МОм | ||
| Аттенюатор | 0…90 дБ с шагом в 0,1 дБ | ||
| Входной усилитель | -6~…12 дБ , шаг 6 дБ | ||
| Входной диапазон (частотн.дискриминатор) | -5 В ≤ А ≤+5 В | ||
| Разрешение по входу | 0,1 дБм | ||
| Динамическая погрешность по входу | ± 0,5 дБ(± 0,3 дБ тип) при вх сигнале 0...10дБм , вх.затух -6дБ, | ||
| ± 0,5 дБ(± 0,3 дБ тип) при вх сигнале -30..0дБм , вх.затух 0дБ | |||
| ± 1,0 дБ(± 0,5 дБ тип) при вх сигнале -50...-30дБм , вх.затух 12дБ | |||
| Входной динамический диапазон | 70 дБ | ||
| Диапазон выходного уровня | -80 дБм ..+10 дБм c шагом 0,1 дБ | ||
| Выходное сопротивление | 50 /75 Ом | ||
| Фаза | -180 ˚ …+180 ˚ с шагом 0,5 ˚ | ||
| ОБЩИЕ ДАННЫЕ | Интерфейсы | USB, RS-232 | |
| Дисплей | 17,8 см разрешение 800х480 | ||
| Напряжение питания | 100…220 В ±10%, 50/60 Гц | ||
| Габаритные размеры | 364´155´328 мм | ||
| Масса | 5,3 кг | ||
Дополнительные материалы
Примечание
Цена на изделие "Измеритель АЧХ АКИП-4602/2" приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции "Измеритель АЧХ АКИП-4602/2" уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru.
