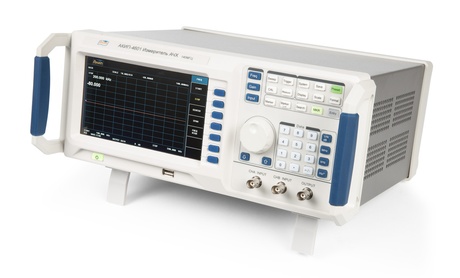

АКИП-4601. Измеритель АЧХ
Версия для печати
- Общие данные АКИП-4601
- Технические характеристики АКИП-4601
- Комплектность АКИП-4601
- Дополнительные материалы по АКИП-4601
- Примечание
Общие данные АКИП-4601
- Рабочий диапазон частот до 140 МГц
- Встроенный детектор
- Измерение амплитудно-частотных, фазо-частотных и S-параметров (S11/ S12), частотный дискриминатор
- Выбор режима развертки
- Внутренний опорный генератор: ≤2×10-5
- Курсорные измерения частоты, фазы, усиления
- До четырех курсоров на экране одновременно
- Большой дисплей

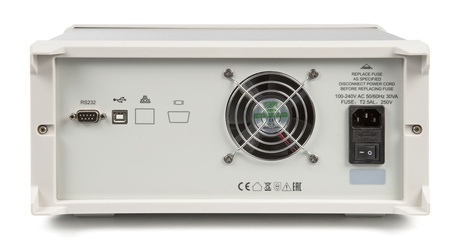

- Интерфейсы: USB и RS-232
Технические характеристики АКИП-4601
| ИССЛЕДОВАНИЕ АЧХ | |
| ДИАПАЗОН ЧАСТОТ | 20 Гц... 140 МГц |
| Режим развертки | Линейный, логарифмический, одиночный тон |
| Амплитуда | > 5 Вскз |
| Входное сопротивление | 50 Ом / высокоомный выход |
| Выходное сопротивление | 50 Ом |
| Аттенюатор | 0...80 дБ с шагом в 1 дБ |
| Усилитель | 10... -30 дБ, шаг 10 дБ |
| Фаза | -180...+180 с шагом 1 градус |
| Входной диапазон (частот. дискриминатор) | 0,1 В < A < 10 В |
| Диапазон установки смещения | ± 4В |
| Погрешность установки частоты | ±2,5*10 -5 (опция: ±2,5*10 -7) |
| ОБЩИЕ ДАННЫЕ | |
| Интерфейсы | USB, RS-232 |
| Дисплей | 17,5 см разрешение 800х480 |
| Напряжение питания | 220В ± 10%, 50Гц |
| Габаритные размеры | 363 х 154 х 327 мм |
| Масса | 4,8 кг |
