АКИП-4228/2. Анализатор спектра

Бренд: АКИП
4 356 320 руб. с НДС
Код товара:
Гарантия: 12 мес.
Версия для печати
  • Общие данные
  • Технические характеристики
  • Комплектность
  • Дополнительные материалы
  • Примечание

Особенности анализатора спектра АКИП-4228/2:

  • частотный диапазон: 9 кГц ... 26,5 ГГц;
  • анализ модуляций (опция): 2 МГц ... 26,5 ГГц;
  • программная опция – анализатор спектра реального времени (полоса анализа: 25 МГц или 40 МГц);
  • средний уровень собственных шумов: <-160 дБм;
  • фазовый шум: от -130 дБн/Гц при отстройке на 1 МГц @ 1 ГГц;
  • погрешность измерения амплитуды ±0,4 дБ;
  • минимальное разрешение полосы пропускания 1 Гц;
  • до 100001 точек данных для построения спектрограммы;
  • встроенный предусилитель, маркерные измерения;
  • программные опции: анализатор спектра реального времени, расширенный набор измерений, фильтры ЭМС и квазипиковый детектор, анализ аналоговых модуляций, анализатор I/Q модулированных сигналов;
  • сенсорный экран, диагональ экрана 39,62 см (разрешение 1920x1080);
  • интерфейсы: USB, LAN.
Параметр Значение
Частотная характеристика
Частотный диапазон 9 кГц … 26,5 ГГц
Разрешение 0,001 Гц
Частотные полосы Полоса Порядок гармоники смесителя (N) Диапазон частот
0 1 100 кГц … 3,05 ГГц
1 2 2,95 ГГц … 7,55 ГГц
2 2 7,45 ГГц … 9,25 ГГц
3 2 9,15 ГГц … 11,05 ГГц
4 2 10,95 ГГц … 12,75 ГГц
5 4 12,65 ГГц … 14,55 ГГц
6 4 14,45 ГГц … 16,55 ГГц
7 4 16,45 ГГц … 18,55 ГГц
8 4 18,45 ГГц … 20,55 ГГц
9 4 20,45 ГГц … 24,55 ГГц
10 4 24,45 ГГц … 26,5 ГГц
Погрешность частоты опорного генератора ±3*10-7
Температурная нестабильность частоты опорного генератора ±3*10-8
Погрешность измерения частоты f встроенным частотомером ±((δ0+δt)·f+0,001), где
δ0 – погрешность опорного генератора
δt – температурная нестабильность опорного генератора
Погрешность измерения частоты маркером ± ((δ0+δt)·Fизм+0,01·Fобзор+0,1·FПЧ +kм), где
δ0 – погрешность опорного генератора
δt – температурная нестабильность опорного генератора
Fобзор – полоса обзора, Гц
FПЧ– полоса пропускания фильтра ПЧ, Гц
kм – разрешение по частоте в режиме измерения маркером, Гц
Полоса обзора 0; 10 Гц … до максимальной частоты в зависимости от модели
Плотность фазовых шумов -100 дБн/Гц при отстройке на 1 кГц относительно несущей 1 ГГц
-106 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
-108 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
-130 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
Скорость развертки 1 мс … 4000 с Fобзор ≠ 0; 1 мкс … 6000 с Fобзор = 0
Полоса пропускания
Полоса пропускания ПЧ 1 Гц … 3 МГц (шаг 10%), 4 МГц, 5 МГц, 6 МГц, 8 МГц
Погрешность полос пропускания фильтров ПЧ (Гц) 1 Гц … 1,3 МГц: <0,02·FПЧ
1,5 МГц … 3,0 МГц: <0,07·FПЧ
4 МГц … 8 МГц: <0,15·FПЧ
Коэффициент прямоугольности фильтров ПЧ 4,1 по уровням -60 дБ и -3 дБ
Полоса пропускания видео 1 Гц … 3 МГц (шаг 10%), 4 МГц, 5 МГц, 6 МГц, 8 МГц
Уровень
Диапазон измерений от среднего уровня собственных шумов до +27 дБм
Аттенюатор 0 … 50 дБ (шаг 2 дБ)
Предусилитель 20 дБ
Максимальный входной уровень ± 16 Впост
≤+27 дБм (не более 3 минут, частота ≥10 МГц, аттенюатор 20 дБ)
импульсная пиковая мощность: ≤+27 дБм (длительность импульса <10 мкс, скважность <1 %, аттенюатор 30 дБ)
Опорный уровень -170 дБм…+30 дБм (шаг 0,01 дБ)
Средний уровень собственного шума (DANL) С выключенным предусилителем С включенным предусилителем
100 кГц…1 МГц -125 дБм ---
>1 МГц…20 МГц -130 дБм -154 дБм
>20 МГц…1,5 ГГц -145 дБм -160 дБм
>1,5 ГГц…4,5 ГГц -144 дБм -160 дБм
>4,5 ГГц…7,6 ГГц -140 дБм -156 дБм
>7,6 ГГц…9,5 ГГц -141 дБм -158 дБм
>9,5 ГГц…13 ГГц -136 дБм -156 дБм
>13 ГГц…14,5 ГГц -141 дБм -156 дБм
>14,5 ГГц…19,3 ГГц -132 дБм -153 дБм
>19,3 ГГц…23 ГГц -134 дБм -152 дБм
>23 ГГц…24 ГГц -132 дБм -150 дБм
>24 ГГц…26,5 ГГц -128 дБм -144 дБм
  Параметры нормируются при условиях: аттенюатор 0 дБ, RBW 1 Гц, температура 20 … 30 °С (полная мощность на входе смесителя при двухчастотном сигнале)
Точка компрессии усиления 1 дБ С выключенным предусилителем С включенным предусилителем
10 МГц…7,5 ГГц +6 дБм -15 дБм
>7,5 ГГц…13,5 ГГц +4 дБм -19 дБм
>13,5 ГГц…26,5 ГГц +2 дБм -19 дБм
Неравномерность АЧХ относительно уровня сигнала на частоте 50 МГц9 кГц…10 МГц С выключенным предусилителем С включенным предусилителем
>10 МГц…3 ГГц ± 0,50 дБ ± 0,60 дБ
>3 ГГц…13,6 ГГц ± 0,65 дБ ± 1,10 дБ
>13,6 ГГц…19,3 ГГц ± 1,30 дБ ± 1,40 дБ
>19,3 ГГц…21 ГГц ± 1,50 дБ ± 1,20 дБ
>21 ГГц…24,2 ГГц ± 2,20 дБ ± 1,40 дБ
>24,2 ГГц…26,5 ГГц ± 2,20 дБ ± 2,00 дБ
  ± 2,50 дБ ± 2,80 дБ
Пределы допускаемой абсолютной погрешности измерений уровня из-за переключения аттенюатора относительно опорного значения 20 дБ, при частоте 50 МГц ±0,30 дБ в диапазон ослаблений от 1до 50 дБ
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц ± 0,4 дБ
Параметры нормируются при условиях: температура +20…+30 °С, входной уровень: -10 дБм … -50 дБм, RBW 1 Гц, аттенюатор 10 дБ
Полная допускаемая абсолютная погрешность измерения уровня ± (0,4 дБ + АЧХ)
параметры нормируются при условиях: температура +20…+30 °С, входной уровень: -10 дБм … -50 дБм, RBW 1 кГц, аттенюатор 10 дБ, предусилитель выкл.
КСВ ≤ 2,4
Гармонические искажения второго порядка - 45 дБм: 10 МГц … 3,75 ГГц
- 62 дБм: >3,75 ГГц … 13,25 ГГц
Интермодуляционные искажения третьего порядка +12 дБм: 10 МГц … 2 ГГц
+12 дБм: >2 ГГц … 3 ГГц
+12 дБм: >3 ГГц … 7,5 ГГц
+11 дБм: >7,5 ГГц … 13,6 ГГц
+8 дБм: >13,6 ГГц … 26,5 ГГц
Предусилитель выключен, уровень: -20 дБм, аттенюатор 0 дБ
-8 дБм: 10 МГц … 26,5 ГГц
Предусилитель включен, уровень: -45 дБм, аттенюатор 0 дБ
Паразитные сигналы, вызванные сигналом гетеродина -64, уровень на смесителе -10 дБм, 10 МГц … 26,5 ГГц
Подавление зеркальной частоты -70 дБн, уровень на смесителе -10 дБм, 10 МГц … 26,5 ГГц
Уровень помех, не связанных с входом <-90 дБм, 200 кГц … 26,5 ГГц
<-90 дБм, нулевая полоса обзора, режим БПФ
Входной порт на согласованную нагрузку 50 Ом, аттенюатор 0 дБ
Режим работы в реальном времени (опция)
Полоса анализа 100% POI 20 МГц (Опция 40 МГц)
Минимальная длительность для гарантированного захвата сигналов 7,45 мкс
Число спектрограмм 6
Режимы отображения Плотность, спектрограмма, спектрограмма, PvT + спектр, распределение мощности
Максимальная частота дискретизации 51,2 МГц
Число маркеров 10
Оконные функции Кайзер (по умолчанию), Ханнинг, С плоской вершиной, Гаусс, Блэкман-Харрис, Прямоугольное
Полоса пропускания В зависимости от заданной полосы анализа оконная функция обеспечивает шесть уровней разрешения полосы пропускания (прямоугольное окно имеет только один уровень).
По умолчанию установлено минимальное разрешение.
Приведенные ниже значения применимы для оконной функции Кайзера (установка по умолчанию):
Полоса анализа Полоса пропускания минимум Полоса пропускания максимум
40 МГц 100 кГц 3,21 МГц
25 МГц 62,8 кГц 2,01 МГц
10 МГц 25,1 кГц 804 кГц
1 МГц 2,51 кГц 80,4 кГц
100 кГц 251 Гц 8,04 кГц
Количество точек данных 801
Разрешение по уровню 0,01 дБ
Время сбора данных При максимальной частоте дискретизации, >156,5 мкс
ЭМС (опция)
Полоса пропускания ПЧ 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
Детектор Пиковый, Среднее значение, Квазипиковый
Расширенные измерительные функции (опция)
Виды измерений Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, измерение гармоник (до 10), спектрограмма, TOI
Анализ аналоговых модуляций (опция)
Диапазон частот несущей 2 МГц … 26,5 ГГц
Погрешность измерения мощности несущей ±2 дБ
Диапазон мощности несущей -30 дБм … 20 дБм
АМ модуляция Частота модуляции: 20 Гц … 100 кГц
Погрешность измерения частоты: 1 Гц при частоте <1 кГц <0,1% при частота ≥1 кГц
Глубина модуляции: 5% … 95%
Погрешность измерения глубины: ±4 %
ЧМ модуляция Частота модуляции: 20 Гц … 100 кГц
Погрешность измерения частоты:
1 Гц при частоте <1 кГц
<0,1% при частота ≥1 кГц
Девиация частоты: 1 кГц … 400 кГц
Погрешность измерения девиации: ±4 %
Анализ цифровых модуляций (опция)
Диапазон частот несущей 2 МГц … 26,5 ГГц
Виды модуляций ASK(2 ASK)
FSK: 2 FSK, 4 FSK, 8 FSK, 16 FSK
MSK(GMSK)
PSK: BPSK, QPSK, OQPSK, 8PSK
DPSK: DBPSK, DQPSK, D8PSK, π/4 –DQPSK, π/8 -D8PSK
QAM: 16, 32, 64, 128, 256
Длина 16…4096
Количество символов 4, 6, 8, 10, 12, 14, 16
Скорость 1 квыб … 2,5 Мвыб/с
I/Q анализатор (опция)
Диапазон установки полосы анализа 9 кГц … 25 МГц
9 кГц … 40 МГц (опция B40)
Полоса пропускания ПЧ Общий диапазон: 100 мГц … 3 МГц
полоса обзора = 1 МГц: 50 Гц … 1 МГц
полоса обзора = 10 кГц: 1 Гц … 10 кГц
полоса обзора = 100 Гц: 100 мГц … 100 Гц
Оконные функции Ханнинг, с плоской вершиной, Гаусс, Блэкман, Блэкман-Харрис
Частотная характеристика (для средних частот) Центральная частота ≤3 ГГц, полоса обзора ≤10 МГц,
максимальная погрешность ±0,4 дБ
Регистратор данных максимальная память: 4000000 IQ пар выборок частота дискретизации: 90 МГц
разрядность АЦП: 14 бит

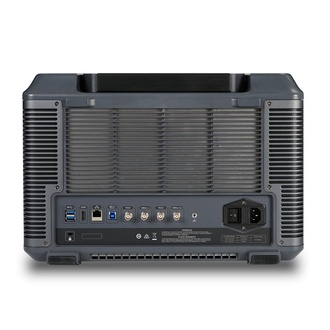

Входы
ВЧ вход соединитель 2,92 (NMD (вилка), 50 Ом
Выход опорной частоты соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
Вход опорной частоты соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм
Внешняя синхронизация соединитель BNC-типа; входная амплитуда 5 В (TTL)
Дистанционное управление LAN, USB (2 штуки)
Видео выход HDMI
Аудио выход 3,5 мм
Общие характеристики
Дисплей Сенсорный емкостной ЖК, 39,62 см (разрешение 1920 x 1080)
Напряжение питания 100…240 В (50/60 Гц), 100…120 В (400 Гц)
Условия эксплуатации 0…+40 °С, влажность ≤90% (≤+35 °С), ≤60% (35…+40 °С)
Габаритные размеры 445 х 311 х 195 мм (Ш × В × Г)
Вес ≤ 11 кг
Анализатор спектра АКИП-4228/21 шт.
Кабель питания1 шт.
USB кабель1 шт.

Расширенные характеристики АКИП-4228

Цена на изделие "Анализатор спектра АКИП-4228/2" приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции "Анализатор спектра АКИП-4228/2" уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru.
