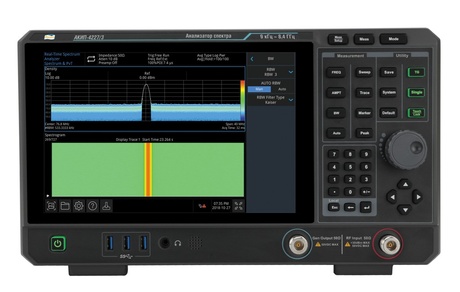

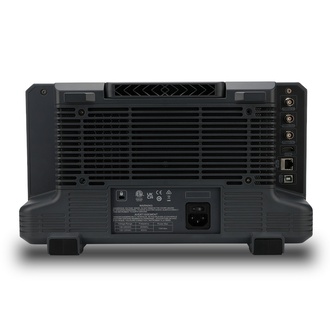

АКИП-4227/3. Анализатор спектра
Версия для печати
- Общие данные
- Технические характеристики
- Дополнительные материалы
- Примечание
Общие данные
Анализатор спектра АКИП-4227/1 предназначен для измерений спектральных характеристик СВЧ-сигналов в отрасли теле- и радиовещания, связи и телекоммуникаций.
- Прибор 3в1: Анализатор спектра, Анализатор спектра реального времени, Векторный анализатор (S11; S21)
- Частотный диапазон
- -Анализатор спектра: 9 кГц ... 8,4 ГГц
- Векторный анализатор: 100 кГц ... 8,4 ГГц
- Анализа модуляций (опция): 2 МГц ... 8,4 ГГц
- Полоса анализа в режиме реального времени 10 МГц (опция – 40 МГц
- Средний уровень собственных шумов: <-162 дБм
- Фазовый шум: от -110 дБн/Гц при отстройке на 1 МГц @ 1 ГГц
- Погрешность измерения амплитуды ±0,4 дБ
- Минимальное разрешение полосы пропускания 1 Гц
- До 40001 точек данных для построения спектрограммы
- Трекинг генератор (опция): 100 кГц ... 6 ГГц
- Встроенный предусилитель, маркерные измерения
- Программные опции: расширенный набор измерений, фильтры ЭМС и квазипиковый детектор, анализ аналоговых модуляций, анализ цифровых модуляций, анализатор I/Q модулированных сигналов
- Сенсорный экран, диагональ экрана 25,65 см (разрешение 1280x800)
- Интерфейсы: USB-TMC, LAN
- Дистанционное управление: SCPI/Labview/IVI на базе USB-TMC/ NI-AX/VXI-11/WebServer
Технические характеристики
| Параметр | Значение | |||||
| ЧАСТОТНАЯ ХАРАКТЕРИСТИКА | ||||||
| Частотный диапазон | 9 кГц … 8,4 ГГц | |||||
| Разрешение | 1 Гц | |||||
| Погрешность частоты опорного генератора | ±1*10-6 | |||||
| Температурная нестабильность частоты опорного генератора | ±1*10-6 | |||||
| Погрешность измерения частоты f встроенным частотомером | ±((δ0+δt)·f+1), где | |||||
| δ0 – погрешность опорного генератора | ||||||
| δt – температурная нестабильность опорного генератора | ||||||
| Погрешность измерения частоты маркером | ±((δ0+δt)·Fизм+0,01·Fобзор+0,1·FПЧ +kм), где | |||||
| δ0 – погрешность опорного генератора | ||||||
| δt – температурная нестабильность опорного генератора | ||||||
| Fобзор – полоса обзора, Гц | ||||||
| FПЧ– полоса пропускания фильтра ПЧ, Гц | ||||||
| kм – разрешение по частоте в режиме измерения маркером, Гц | ||||||
| Полоса обзора | 0; 100 Гц … до максимальной частоты в зависимости от модели | |||||
| Плотность фазовых шумов | -96 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
-96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -110 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц | |||||
| Скорость развертки | 1 мс … 4000 с Fобзор ≠ 0; 1 мкс … 4000 с Fобзор = 0 | |||||
| ПОЛОСА ПРОПУСКАНИЯ | ||||||
| Полоса пропускания ПЧ | 1 Гц … 10 МГц (шаг 1-3-10) | |||||
| Погрешность полос пропускания фильтров ПЧ (Гц) | <0,05·FПЧ | |||||
| Коэффициент прямоугольности фильтров ПЧ | 4,8 по уровням -60 дБ и -3 дБ | |||||
| Полоса пропускания видео | 1 Гц…10 МГц (шаг 1-3-10) | |||||
| УРОВЕНЬ | ||||||
| Диапазон частот при измерении уровня | От среднего уровня собственных шумов до +30 дБм в полосе от 10 МГц до максимального значения частоты конкретной модели | |||||
| Аттенюатор | 0 … 51 дБ ( шаг 1 дБ) | |||||
| Предусилитель | 20 дБ | |||||
| Максимальный входной уровень | ± 50 Впост ≤+33 дБм (не более 3 минут, частота ≥10 МГц, аттенюатор 20 дБ) | |||||
| Опорный уровень | -100 дБм…+30 дБм (шаг 1 дБ) | |||||
| Средний уровень собственного шума (DANL) | ||||||
100 кГц…500 кГц >500 кГц…1 МГц >1 МГц…10 МГц >10 МГц…200 МГц >200 МГц…1,5 ГГц >1,5 МГц…3,2 ГГц >3,2 МГц…4,5 ГГц >4,5 МГц…6,2 ГГц >6,2 МГц…7,5 ГГц >7,5 МГц…8,4 ГГц | С выключенным предусилителем -120 дБм -125 дБм -130 дБм -145 дБм -145 дБм -143 дБм -142 дБм -140 дБм -138 дБм -139 дБм | С включенным предусилителем -135 дБм -140 дБм -150 дБм -162 дБм -162 дБм -160 дБм -157 дБм -155 дБм -158 дБм -155 дБм | ||||
| Параметры нормируются при условиях: аттенюатор 0 дБ, RBW 1 Гц, усреднение ≥ 50 | ||||||
| Неравномерность АЧХ относительно уровня сигнала на частоте 50 МГц | Аттенюатор 20 дБ, предусилитель выключен | |||||
| 9 кГц … 3,6 ГГц: ± 0,6 дБ | ||||||
| >3,6 ГГц … 8,4 ГГц: ± 0,8 дБ | ||||||
| Аттенюатор 20 дБ, предусилитель включен | ||||||
| 100 кГц … 3,6 ГГц: ± 1,0 дБ | ||||||
| >3,6 ГГц … 8,4 ГГц: ± 1,2 дБ | ||||||
| Пределы допускаемой абсолютной погрешности измерений уровня из-за переключения аттенюатора | относительно опорного значения 20 дБ, при частоте 50 МГц | |||||
| ±0,5 в диапазон ослаблений от 1 до 51 дБ | ||||||
| Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц | С выключенным предусилителем: ± 0,4 дБ (вх. уровень -20 дБм) | |||||
| С включенным предусилителем: ± 0,5 дБ (вх. уровень -40 дБм) | ||||||
| Полная допускаемая абсолютная погрешность измерения уровня | ± (0,4 дБ + АЧХ) Параметры нормируются при условиях: температура +20…+30 °С, f>100 кГц, входной уровень: -50 дБм … 0 дБм, RBW 1 кГц, аттенюатор 20 дБ, предусилитель выкл. | |||||
| КСВ | ≤ 1,8 | |||||
| Гармонические искажения второго порядка | - 65 дБн: ≥50 МГц | |||||
| Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ | ||||||
| Интермодуляционные искажения третьего порядка | +10 дБм: ≥50 МГц | |||||
| Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ | ||||||
| Паразитные сигналы, связанные с входным сигналом | <-60 дБн | |||||
| Уровень на смесителе -30 дБм | ||||||
| Уровень помех, не связанных с входом | <-90 дБм | |||||
| Входной порт 50 Ом, аттенюатор 0 дБ | ||||||
| ТРЕКИНГ ГЕНЕРАТОР | ||||||
| Диапазон частот | 100 кГц…6 ГГц | |||||
| Дискретность установки | 10 Гц | |||||
| Выходной уровень | -40 дБм…0 дБм (разреш 0,5 дБ) | |||||
| Неравномерность АЧХ | ± 3 дБ | |||||
| ВЕКТОРНЫЙ АНАЛИЗАТОР | ||||||
| Диапазон частот | 100 кГц…6 ГГц | |||||
| Виды измерений | S11, S21 | |||||
| Полоса фильтра ПЧ (IFBW) | 100 Гц … 1 МГц | |||||
| Диапазон выходной мощности | 0 дБм … -40 дБм | |||||
| Динамический диапазон | 80 дБ | |||||
| Формат отображения | 80 дБ S21, IFBW 10 кГц, логарифмическая шкала, усреднение ≥50 Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза | |||||
| Количество точек данных | 101…10001, по умолчанию 201 | |||||
| РЕЖИМ РАБОТЫ В РЕАЛЬНОМ ВРЕМЕНИ | ||||||
| Полоса анализа 100% POI | 10 МГц (Опция 40 МГц) | |||||
| Минимальная длительность для гарантированного захвата сигналов | 6,68 мкс | |||||
| Число спектрограмм | 12 | |||||
| Режимы отображения | Плотность, Спектрограмма, спектрограмма, PvT + Спектр, Распределение мощности | |||||
| Максимальная частота дискретизации | 51,2 МГц | |||||
| Число маркеров | 10 | |||||
| Оконные функции | Кайзер (по умолчанию), Ханнинг, С плоской вершиной, Гаусс, Блэкман-Харрис, Прямоугольное | |||||
| Полоса пропускания | В зависимости от заданной полосы анализа оконная функция обеспечивает шесть уровней разрешения полосы пропускания (прямоугольное окно имеет только один уровень). По умолчанию установлено минимальное разрешение. Приведенные ниже значения применимы для оконной функции Кайзера (установка по умолчанию): | |||||
| Полоса анализа 40 МГц 25МГц 10МГц 1МГц 100кГц | Полоса пропускания минимум 133,3324 кГц 66,6662 кГц 33,3331 кГц 3,3333 кГц 333,3309 Гц | Полоса пропускания максимум 4,2716 МГц 2,1358 МГц 1,0679 МГц 106,7894 кГц 10,6789 кГц | ||||
| Полоса обзора | от 5 кГц | |||||
| Режимы отображения | Плотность, Спектрограмма, 3D спектрограмма, PvT + Спектр | |||||
| Количество точек данных | 799 | |||||
| Разрешение по уровню | 0,01 дБ | |||||
| Время сбора данных | При максимальной частоте дискретизации, >62,422 мкс | |||||
| ОБЩИЕ ДАННЫЕ | ||||||
| Дисплей | Сенсорный емкостной ЖК, 25,65 см, разрешение 1280х800 | |||||
| Напряжение питания | 100…240 В (50/60 Гц), 100…120 В (400 Гц) | |||||
| Условия эксплуатации | 0…+40 °С, влажность ≤90% (≤+35 °С), ≤60% (35…+40 °С) | |||||
| Габаритные размеры | 378 х 218 х 120 мм (Ш × В × Г) | |||||
| Вес | ≤ 4,96 кг | |||||
