АКИП-4225/4. Анализатор спектра
- Общие данные
- Технические характеристики
- Комплектность
- Дополнительные материалы
- Примечание
Общие данные
Анализатор спектра АКИП-4225/4 предназначен для измерений спектральных характеристик СВЧ-сигналов в отрасли теле- и радиовещания, связи и телекоммуникаций.
Анализатор имеет несколько режимов работы, основным из которых является режим цифрового анализатора спектра.
- Частотный диапазон: 9 кГц ... 8,4 ГГц
- Анализа модуляций (опция): 2 МГц ... 8,4 ГГц
- Средний уровень собственных шумов: <-161 дБм
- Фазовый шум: от -110 дБн/Гц при отстройке на 1 МГц @ 1 ГГц
- Погрешность измерения амплитуды ±0,4 дБ
- Минимальное разрешение полосы пропускания 1 Гц
- До 40001 точек данных для построения спектрограммы
- Трекинг генератор (TG): опция: 10 МГц…8,4 ГГц
- Встроенный предусилитель, маркерные измерения
- Программные опции: расширенный набор измерений, фильтры ЭМС и квазипиковый детектор, анализ аналоговых модуляций, анализ цифровых модуляций
- Сенсорный экран, диагональ экрана 25,65 см (разрешение 1280x800)
- Интерфейсы: USB, LAN
Технические характеристики
| Параметр | Значение | |||||
| ЧАСТОТНАЯ ХАРАКТЕРИСТИКА | ||||||
| Частотный диапазон | 9 кГц … 8,4 ГГц | |||||
| Разрешение | 1 Гц | |||||
| Погрешность частоты опорного генератора | ±1*10-6 | |||||
| Температурная нестабильность частоты опорного генератора | ±1*10-6 | |||||
| Погрешность измерения частоты f встроенным частотомером | ±((δ0+δt)·f+1), где | |||||
| δ0 – погрешность опорного генератора | ||||||
| δt – температурная нестабильность опорного генератора | ||||||
| Погрешность измерения частоты маркером | ±((δ0+δt)·Fизм+0,01·Fобзор+0,1·FПЧ +kм), где | |||||
| δ0 – погрешность опорного генератора | ||||||
| δt – температурная нестабильность опорного генератора | ||||||
| Fобзор – полоса обзора, Гц | ||||||
| FПЧ– полоса пропускания фильтра ПЧ, Гц | ||||||
| kм – разрешение по частоте в режиме измерения маркером, Гц | ||||||
| Полоса обзора | 0; 100 Гц … до максимальной частоты в зависимости от модели | |||||
| Плотность фазовых шумов | -93 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
-89 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -110 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц | |||||
| Скорость развертки | 1 мс … 4000 с Fобзор ≠ 0; 1 мкс … 4000 с Fобзор = 0 | |||||
| ПОЛОСА ПРОПУСКАНИЯ | ||||||
| Полоса пропускания ПЧ | 1 Гц … 3 МГц (шаг 1-3-10) | |||||
| Погрешность полос пропускания фильтров ПЧ (Гц) | <0,05·FПЧ | |||||
| Коэффициент прямоугольности фильтров ПЧ | 4,8 по уровням -60 дБ и -3 дБ | |||||
| Полоса пропускания видео | 1 Гц…3 МГц (шаг 1-3-10) | |||||
| УРОВЕНЬ | ||||||
| Диапазон частот при измерении уровня | от 10 МГц до максимальной частоты в зависимости от модели | |||||
| Аттенюатор | 0 … 51 дБ ( шаг 1 дБ) | |||||
| Предусилитель | 20 дБ | |||||
| Максимальный входной уровень | ± 50 Впост ≤+33 дБм (не более 3 минут, частота ≥10 МГц, аттенюатор 20 дБ) | |||||
| Опорный уровень | -100 дБм…+30 дБм (шаг 1 дБ) | |||||
| Средний уровень собственного шума (DANL) | ||||||
100 кГц…500 кГц >500 кГц…1 МГц >1 МГц…10 МГц >10 МГц…200 МГц >200 МГц…1,5 ГГц >1,5 МГц…3,2 ГГц >3,2 МГц…4,5 ГГц >4,5 МГц…6,2 ГГц >6,2 МГц…7,5 ГГц >7,5 МГц…8,4 ГГц | С выключенным предусилителем
-108 дБм -114 дБм -124 дБм -144 дБм -143 дБм -142 дБм -139 дБм -134 дБм -138 дБм -139 дБм | С включенным предусилителем
-130 дБм -135 дБм -146 дБм -162 дБм -162 дБм -160 дБм -157 дБм -153 дБм -155 дБм -154 дБм | ||||
| Параметры нормируются при условиях: аттенюатор 0 дБ, RBW 1 Гц, усреднение ≥ 50 | ||||||
| Неравномерность АЧХ относительно уровня сигнала на частоте 50 МГц | Аттенюатор 20 дБ, предусилитель выключен | |||||
| 9 кГц … 3,6 ГГц: ± 0,6 дБ | ||||||
| >3,6 ГГц … 8,4 ГГц: ± 0,8 дБ | ||||||
| Аттенюатор 20 дБ, предусилитель включен | ||||||
| 100 кГц … 3,6 ГГц: ± 1,0 дБ | ||||||
| >3,6 ГГц … 8,4 ГГц: ± 1,2 дБ | ||||||
| Пределы допускаемой абсолютной погрешности измерений уровня из-за переключения аттенюатора | относительно опорного значения 20 дБ, при частоте 50 МГц | |||||
| ±0,7 в диапазон ослаблений до 10 дБ | ||||||
| ±0,5 в диапазоне ослаблений свыше 10 дБ (включительно) | ||||||
| Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц | С выключенным предусилителем: ± 0,4 дБ (вх. уровень -20 дБм) | |||||
| С включенным предусилителем: ± 0,5 дБ (вх. уровень -40 дБм) | ||||||
| Полная допускаемая абсолютная погрешность измерения уровня | ± (0,4 дБ + АЧХ) Параметры нормируются при условиях: температура +20…+30 °С, f>100 кГц, входной уровень: -50 дБм … 0 дБм, RBW 1 кГц, аттенюатор 20 дБ, предусилитель выкл. | |||||
| КСВ | ≤ 1,8 | |||||
| Гармонические искажения второго порядка | - 65 дБн: ≥50 МГц | |||||
| Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ | ||||||
| Интермодуляционные искажения третьего порядка | +9 дБм: ≥50 МГц | |||||
| Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ | ||||||
| Паразитные сигналы, связанные с входным сигналом | <-60 дБн | |||||
| Уровень на смесителе -30 дБм | ||||||
| Уровень помех, не связанных с входом | <-90 дБм | |||||
| Входной порт 50 Ом, аттенюатор 0 дБ | ||||||
| ТРЕКИНГ ГЕНЕРАТОР* ОПЦИЯ | ||||||
| Диапазон частот | 10 МГц…8,4 ГГц | |||||
| Дискретность установки | 10 Гц | |||||
| Выходной уровень | -40 дБм…0 дБм (разреш 0,5 дБ) | |||||
| Неравномерность АЧХ | ± 3 дБ | |||||
| ЭМС (ОПЦИЯ) | ||||||
| Полоса пропускания ПЧ | 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) | |||||
| Детектор | Пиковый, Среднее значение, Квазипиковый | |||||
| РАСШИРЕННЫЕ ИЗМЕРИТЕЛЬНЫЕ ФУНКЦИИ | ||||||
| Виды измерений | Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, измерение гармоник (до 10), спектрограмма, TOI | |||||
| АНАЛИЗ АНАЛОГОВЫХ МОДУЛЯЦИЙ (ОПЦИЯ) | ||||||
| Диапазон частот несущей | 2 МГц … 8,4ГГц | |||||
| Погрешность измерения мощности несущей | ±2 дБ | |||||
| Диапазон мощности несущей | -30 дБм … 20 дБм | |||||
| АМ модуляция | Частота модуляции: 20 Гц … 100 кГц | |||||
| Погрешность измерения частоты: | ||||||
| 1 Гц при частоте <1 кГц | ||||||
| <0,1% при частота ≥1 кГц | ||||||
| Глубина модуляции: 5% … 95% | ||||||
| Погрешность измерения глубины: ±4 % | ||||||
| ЧМ модуляция | Частота модуляции: 20 Гц … 200 кГц | |||||
| Погрешность измерения частоты: | ||||||
| 1 Гц при частоте <1 кГц | ||||||
| <0,1% при частота ≥1 кГц | ||||||
| Девиация частоты: 1 кГц … 400 кГц | ||||||
| Погрешность измерения девиации: ±4 % | ||||||
| АНАЛИЗ ЦИФРОВЫХ МОДУЛЯЦИЙ (ОПЦИЯ) | ||||||
| Диапазон частот несущей | 2 МГц … 8,4 ГГц | |||||
| Виды модуляций | ASK: 2ASK; | |||||
| FSK: 2,4,8,16 уровень; | ||||||
| MSK: GMSK; | ||||||
| PSK: BPSK,QPSK,OQPSK,8PSK; | ||||||
| DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; | ||||||
| QAM: 16,32,64,128,256 | ||||||
| Длинна | 16…4096 | |||||
| Кол-во символов | 4, 6, 8, 10, 12, 14, 16 | |||||
| Скорость | 1 квыб … 2.5 Mвыборок | |||||

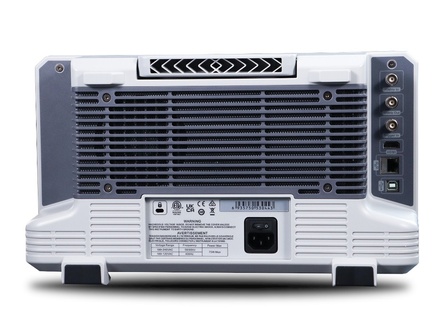

| ВХОДЫ | ||||||
| ВЧ вход | Соединитель N-типа; 50 Ом | |||||
| Трекинг генератор | Соединитель N-типа; 50 Ом | |||||
| Выход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм | |||||
| Вход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм | |||||
| Внешняя синхронизация | Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL) | |||||
| ДУ | LAN, USB (2 шт.) | |||||
| Видео выход | HDMI | |||||
| ОБЩИЕ ДАННЫЕ | ||||||
| Память | Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ | |||||
| Дисплей | Сенсорный емкостной ЖК, 25,65 см, разрешение 1280х800 | |||||
| Напряжение питания | 100…240 В (50/ 60 Гц), 100…120 В (400 Гц) | |||||
| Условия эксплуатации | 0…+40 °С | |||||
| Габаритные размеры | 378 х 218 х 120 мм (Ш × В × Г) | |||||
| Вес | ≤ 4,55 кг+A7A1:G115 | |||||
Комплектность
- Анализатор
- Сетевой шнур питания
