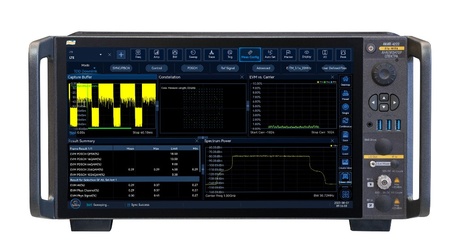

АКИП-4222. Анализатор спектра и сигналов опция 045, H34-45, S09 в кейсе
Версия для печати
- Общие данные
- Технические характеристики
- Комплектность
- Дополнительные материалы
- Примечание
Общие данные
АКИП-4222 — портативный анализатор сигналов и спектра, объединяющий передовые технологии измерений, удобство эксплуатации и компактные габариты. Этот инструмент создан для инженеров, лабораторий и полевых специалистов, которым необходима точная диагностика радиочастотных сигналов в условиях ограниченного пространства и в движении.
Ключевые характеристики:
Широкий диапазон измерений: анализатор спектра и сигналов с высокой чувствительностью и низким уровнем собственных шумов, поддерживающий частоты от нескольких кГц до сотен МГц/ГГц (уточнить диапазоны по конфигурации).
Многофункциональность: спектральный анализ, измерение амплитудно-частотной характеристики, временные сигналы, анализ импульсной формы, оценка гармоник и боковыхbands.
Портативность: компактный корпус, встроенная батарея продолжительного срока службы, интуитивно понятное меню и эргономичный дизайн для работы в полевых условиях.
Скорость и точность: обновление данных в реальном времени, высокая скорость сбора статистики и возможность сохранения результатов в формате отчета для последующего анализа.
Интеллектуальная калибровка и автоматизация: встроенные алгоритмы самопроверки, автоматическое приведение к эталонным характеристикам, упрощенная маршрутизация тестов.
Расширяемость: поддержка дополнительных модулей и внешних датчиков, совместимость с популярными протоколами и интерфейсами для интеграции в существующие стенды и тестовые стенды.
Технические характеристики
| Частотный диапазон | 2 Гц – 45 ГГц |
| Полоса пропускания (RBW) | 0,1 Гц – 20 МГц |
| Полоса обзора | нулевая, 10 Гц – 45 ГГц |
| Уровень собственных шумов | -162 дБм |
| Фазовый шум | -140 дБн/Гц (отстройка 1 МГц, несущая 1 ГГц) |
| Максимальный измеряемый уровень | +30 дБм |
| Экран | Сенсорный емкостной, 39,62 см |
| Особенности | Многофункциональный анализатор сигналов – анализатор спектра, анализатор спектра реального времени (опция), I/Q анализатор (опция). Встроенный малошумящий предусилитель (H34-45). Полоса анализа 10 МГц, опциональное увеличение полосы 40 МГц до 2 ГГц. Опциональная поддержка внешних модулей переносчиков частоты для расширения частотного диапазона. Широкий набор опциональных измерительных функций – коэффициент шума, коэффициента мощности, фазового шума, предварительное тестирование на ЭМС, установлена опция демодуляция аналоговых сигналов (АМ, ЧМ, ФМ), анализ цифровых сигналов (5G NR, LTE, NB-IoT, WCDMA, GSM). Поддержка возможности установки SSD диска для расширения внутренней памяти до 4 ТБ. |
| Интерфейс | USB, GPIB, LAN, опция - оптический 10 Гбит |
| Опорный генератор | ±5×10-10 |
Комплектность
| Анализатор спектра и сигналов АКИП-4222 | 1 шт. |
| Опция H34-45 (встроена) | 1 шт. |
| Опция H98 (встроена) | 1 шт. |
| Опция S09 (встроена) | 1 шт. |
| Транспортный кейс (опция H99) | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Шнур питания | 1 шт. |
| Руководство по программированию | 1 шт. |
