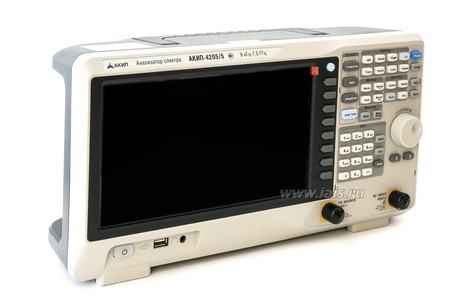

АКИП-4205/5. Анализатор спектра
Версия для печати
- Общие данные АКИП-4205/5
- Технические характеристики АКИП-4205/5
- Комплектность АКИП-4205/5
- Дополнительные материалы
- Примечание
- Опции
Общие данные АКИП-4205/5
Серия анализаторов спектра АКИП-4205, в состав которой входят модели АКИП-4205/1 (от 9 кГц до 2,1 ГГц), АКИП-4205/2 (от 9 кГц до 3 ГГц), АКИП-4205/3 (от 9 кГц до 1,5 ГГц) и АКИП-4205/4 (от 9 кГц до 3,2 ГГц) пополнилась новой моделью АКИП-4205/5 (от 9 кГц до 7,5 ГГц). Особенностями данного анализатора являются:
- Режим векторного анализатора цепей в базовой комплектации (измерение S11, S21);
- Встроенный предусилитель;
- Встроенный трекинг-генератор (100 кГц … 7,5 ГГц);
- Программные опции - измерение расстояния до повреждения, расширенный набор измерений, фильтры ЭМС и квазипиковый детектор, анализ параметров модуляции (цифровая/ аналоговая);
- Внутренняя память 256 МБ;
- Разрешение полосы пропускания от 1 Гц;
- Дистанционное управление с ПК или мобильных устройств через веб-браузер.
Технические характеристики АКИП-4205/5
| ПАРАМЕТР | ЗНАЧЕНИЕ |
| Частотный диапазон | 9 кГц-7,5 ГГц (анализатор цепей 100 кГц-7,5 ГГц) |
| Полоса пропускания (RBW) | 1 Гц-3 МГц (шаг 1-3-10) |
| Полоса обзора | Нулевая, 100 Гц-7,5 ГГц |
| Гармонические искажения | -65 дБ |
| Уровень собственных шумов | -156 дБм |
| Фазовый шум | -95 дБ/Гц |
| Максимальный измеряемый уровень | +20 дБм |
| Экран | Сенсорный емкостной, TFT, 1024 х 600, 25,6 см |
| Особенности | Режим векторного анализатора цепей в базовой комплектации (измерение S11, S21). Встроенный предусилитель. Встроенный трекинг-генератор (100 кГц … 7,5 ГГц). Программные опции - измерение расстояния до повреждения, расширенный набор измерений, фильтры ЭМС и квазипиковый детектор, анализ параметров модуляции (цифровая/ аналоговая). Внутренняя память 256 МБ. Разрешение полосы пропускания от 1 Гц. Дистанционное управление с ПК или мобильных устройств через веб-браузер. |
| Интерфейс | LAN, USB, опция - GPIB (адаптер USB-GPIB) |
| Опорный генератор | ±1×10-6 |
| Напряжение питания | 100...240 В, 50/60 Гц; 100...120 В, 400 Гц (автовыбор) |
| Потребляемая мощность | 70 Вт максимум |
| Габаритные размеры | 393x207x116,5 мм (Ш × В × Г) |
| Вес | ≤ 4,7 кг |
Комплектность АКИП-4205/5
| НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
| Анализатор спектра АКИП-4205/5 | 1 шт. |
| Шнур питания | 1 шт. |
| Кабель USB | 1 шт. |
| CD с ПО | 1 шт. |
Дополнительные материалы
Примечание
Цена на изделие "АКИП-4205/5. Анализатор спектра" приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции "АКИП-4205/5. Анализатор спектра" уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru
Опции
| 9902 | Сумка для анализатора спектра АКИП-4205 | Мягкая сумка для транспортировки анализаторов спектра серии АКИП-4205. | 17 535 руб. | |
| 9902 | SVA1000X-AMK | Программная опция для анализатора спектра АКИП-4205/3, АКИП-4205/4, АКИП-4205/5. Добавляет измерительные функции: - измерение мощности в канале - соотношение мощностей в смежных каналах - измерение мощности во временной области - измерение ширины занимаемой полосы частот. | 35 784 руб. | |
| 9902 | SVA1000X-DTF | Программная опция для анализатора спектра АКИП-4205/3, АКИП-4205/4, АКИП-4205/5: измерение расстояния до повреждения. | 35 329 руб. | |
| 9902 | SVA1000X-EMI | Программная опция для анализаторов спектра АКИП-4205/3, АКИП-4205/4, АКИП-4205/5, ЭМС измерения: фильтры ЭМС 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ); квазипиковый детектор. | 54 899 руб. | |
| 9902 | SVA1000X-AMA | Программная опция для анализатора спектра АКИП-4205/3 ,АКИП-4205/4, АКИП-4205/5: анализ параметров аналоговой модуляции АМ, ЧМ. | 40 170 руб. | |
| 9902 | SVA1000X-DMA | Программная опция для анализатора спектра АКИП-4205/3 ,АКИП-4205/4, АКИП-4205/5: анализ параметров цифровой модуляции АМн, ЧМн, MSK, ФМн, QAM. | 62 727 руб. | |
| 9902 | SRF5030T | Набор для тестирования на ЭМС SRF5030T для анализаторов спектра серии АКИП-4205 пробник 4 шт. (пробник магнитного поля – 3 шт., пробник электрического поля – 1 шт.), кабель SMB(M)-SMA(M), адаптер SMA(F)-N(M). Диапазон частот: 300 кГц – 3 ГГц. | 87 241 руб. | |
| 9902 | SSA-RMK | Комплект для монтажа в 19” стойку, высота 6U, анализаторов спектра серии АКИП-4205 | 20 909 руб. | |
| 9902 | BAG-S2 | Мягкая сумка для транспортировки анализаторов спектра серии АКИП-4205 и осциллографов серий: АКИП-4134, АКИП-4126Х. | 20 291 руб. | |
