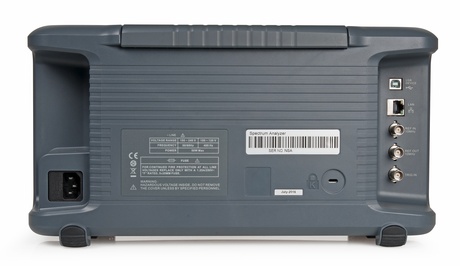

АКИП-4205/1 TG. Анализатор спектра
Госреестр №69553-17 до 04.12.2022 г.
Версия для печати
- Общие данные АКИП-4205/1 TG
- Технические характеристики АКИП-4205/1 TG
- Комплектность АКИП-4205/1 TG
- Дополнительные материалы
- Примечание
- Опции
Общие данные АКИП-4205/1 TG
Анализатор спектра АКИП-4205/1 TG представляет собой достаточно бюджетный, но в тоже время универсальный инструмент частотного анализа и измерения амплитудных параметров ВЧ сигналов. Данная модель предназначена для работы в полосе частот от 9 кГц до 2,1 ГГц, имеет малый размер, вес, удобный пользовательский интерфейс.
Опция TG превращает анализатор спектра со встроенным генератором в скалярный анализатор цепей. Диапазон частот 100 кГц –2,1 ГГц, что обеспечивает возможность анализа спектра во всем диапазоне волн – ДВ, СВ, КВ, УКВ. Также трекинг-генератор обеспечивает возможность численно оценивать обратные потери и измерения параметров отраженных сигналов (Reflection).
Технические характеристики АКИП-4205/1 TG
| ПАРАМЕТР | ЗНАЧЕНИЕ |
| Частотный диапазон | 9 кГц-2,1 ГГц |
| Полоса пропускания (RBW) | 10 Гц-3 МГц |
| Полоса обзора | 100 Гц-2,1 ГГц |
| Гармонические искажения | -65 дБн |
| Уровень собственных шумов | -146 дБм |
| Фазовый шум | -115 дБн/Гц |
| Максимальный измеряемый уровень | +20 дБм |
| Экран | TFT, 1024 х 600, 25,6 см |
| Особенности | Встроенный предусилитель. Встроенный трекинг-генератор (TG). Программные опции - расширенный набор измерений, рефлектометр, фильтры ЭМС (200 Гц, 9 кГц, 120 кГц) и квазипиковый детектор. Внутренняя память 256 МБ. Опция - расширенный набор измерений (Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот). |
| Интерфейс | LAN, USB |
| Опорный генератор | ±1×10-6 |
| Потребляемая мощность | 30 Вт |
| Габаритные размеры | 393х207х116,5 мм (Ш × В × Г) |
| Вес | ≤ 4,6 кг (включая трекинг генератор) |
| Питание | 100…240 В (автовыбор), 45…440 Гц |
Комплектность АКИП-4205/1 TG
| НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
| Анализатор АКИП4205/1: | 1 шт |
| Кабель питания: | 1 шт |
| Кабель USB: | 1 шт |
| Руководство по эксплуатации: | 1 шт |
| Опция TG (встроена): | 1 шт |
Дополнительные материалы
Примечание
Цена на изделие "АКИП-4205/1 TG. Анализатор спектр" приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции "АКИП-4205/1 TG. Анализатор спектр" уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru
Опции
| 9904 | Сумка для анализатора спектра АКИП-4205 | Мягкая сумка для транспортировки анализаторов спектра серии АКИП-4205. | 17 535 руб. | |
| 9904 | Опция RBSSA3X25 | Комплект аксессуаров для измерения КСВН и коэффициента затухания, включает в себя программную опцию "Рефлектометр" Refl-SSA3000X, мостовой направленный ответвитель (1 МГц...2 ГГц) и адаптер N(M)-N(M) - 2 шт. | 77 250 руб. | |
| 9904 | AMK-SSA3000X | Программная опция для АКИП-4205/1 и АКИП-4205/2, расширенные измерительные функции: измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот. | По запросу | |
| 9904 | EMI-SSA3000X | Программная опция для ЭМС измерений: фильтры ЭМС 200 Гц, 9 кГц, 120 кГц (-6 дБ); квазипиковый детектор. Для работы с опцией рекомендуется использовать набор ЭМС пробников: SRF5030 или SRF5030T. | По запросу | |
| 9904 | Refl-SSA3000X | Программная опция “Рефлектометр”: измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь). Обязательно наличие опции TG. | По запросу | |
| 9904 | RB3X20 | Комплект аксессуаров для измерения КСВН и коэффициента затухания, включает в себя программную опцию “Рефлектометр” Refl-SSA3000X, мостовой направленный ответвитель (1 МГц…2 ГГц) и адаптер N(M)-N(M) 2 шт. | По запросу | |
| 9904 | UKitSSA3X | Набор аксессуаров для анализаторов спектра серии АКИП-4205: 1) кабель 1x N (M) -SMA (M); 2) кабель 1x N (M) -N (M); 3) адаптер 2x N (M) -BNC; 4) адаптер 2x N (M) -SMA (F); 5) аттенюатор 1x 10 дБ. | По запросу | |
| 9904 | BAG-S2 | Мягкая сумка для транспортировки анализаторов спектра серии АКИП-4205 и осциллографов серий: АКИП-4134, АКИП-4126Х. | По запросу | |
| 9904 | SRF5030 | Набор ЭМС: пробник магнитного поля - 4 шт., кабель SMB(M)-SMA(M), адаптер SMA(F)-N(M). Диапазон частот: 30 МГц - 3 ГГц. | По запросу | |
| 9904 | SRF5030T | Набор для тестирования на ЭМС SRF5030T для анализаторов спектра серии АКИП-4205 пробник 4 шт. (пробник магнитного поля – 3 шт., пробник электрического поля – 1 шт.), кабель SMB(M)-SMA(M), адаптер SMA(F)-N(M). Диапазон частот: 300 кГц – 3 ГГц. | По запросу | |
