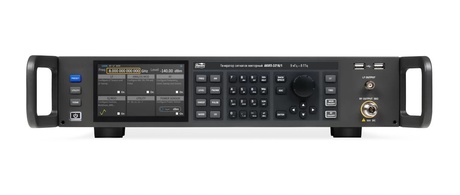

АКИП-3216/1. Генератор сигналов
Госреестр №96927-25 до 24.11.2030 г.
Версия для печати
- Общие данные
- Технические характеристики
- Комплектность
- Дополнительные материалы
- Примечание
- Опции
Общие данные
Генераторы сигналов векторные АКИП-3216/1 предназначены для формирования немодулированных колебаний и колебаний с различными видами аналоговой
и цифровой модуляции.Принцип действия генераторов основан на синтезе синусоидального сигнала,
синхронизированного с опорным стабильным по частоте опорным генератором (ОГ). Генераторы
имеют внутренний термостатированный ОГ, а также вход для подключения внешней опорной
частоты. Генераторы могут формировать сигнал с цифровой модуляцией.
Диапазон частот генератора формируется из диапазона частот ОГ с последующим
преобразованием и фильтрацией паразитных частотных составляющих. Управление режимами
работы и процессом формирования выходного сигнала осуществляется внутренним
котроллером.
- Поддерживается генерация сигналов распространенных протоколов связи, таких как 5G NR, WLAN, LTE, BLUETOOTH, IOT и др.
- Поддержка функции генерации аддитивного белого гауссовского шума в реальном времени, для тестирования приемников
- Обеспечивается измерение и контроль выходной мощности, коррекция потерь
- Поддерживается компенсация S-параметров в векторном режиме для оптимизации широкополосных характеристик тестовой системы.
- Дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI-11, встроенный web server)
Технические характеристики
| Количество каналов | 2 (ВЧ, НЧ) |
| Частотный диапазон ОТ | 9 кГц (ВЧ) 10 МГц (ВЧ-IQ), 0,1 Гц (НЧ) |
| Частотный диапазон ДО | 8 ГГц (ВЧ, ВЧ-IQ), 1 МГц (НЧ) |
| Опорный генератор (погрешность установки частоты) | ±1×10-7 |
| Выходной уровень (минимум) | -140 дБм (ВЧ), 1 мВпик-пик (НЧ) |
| Выходной уровень (максимум) | 30 дБм, 3 Впик-пик (НЧ) |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | AM, ЧМ, ФМ, IQ, опция – ИМ |
| ГКЧ | да |
| Экран (см, разрешение) | TFT, сенсорный, 12,7 см, 800 х 480 |
| Особенности | Векторный ВЧ генератор. Полоса пропускания I/Q-модулятора 500 МГц (опция – 1000 МГц). Генерация I/Q модулированный сигналов - QAM, FSK, ASK, PSK. Поддержка генерации сигналов распространенных протоколов связи, таких как 5G NR, WLAN, LTE, BLUETOOTH, IOT и т. д., при использовании опционального программного обеспечения SigIQPro. Опция – импульсной модуляции и генератор пачек импульсов. Возможность использования внешних USB измерителей мощности для контроля уровня выходного сигнала. Вход, выход сигнала опорной частоты. Фазовый шум < -132 дБн/Гц (отстройка на 10 кГц от несущей 1 ГГц). |
| Интерфейс | USB, LAN, опция – GPIB (адаптер GPIB – USB). |
Комплектность
| Генератор АКИП-3216/1 | 1 шт. |
| Шнур питания | 1 шт. |
| Кабель USB | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
Дополнительные материалы
Примечание
Цена на изделие "Генератор сигналов АКИП-3216/1" приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции "Генератор сигналов АКИП-3216/1" уточняйте у менеджеров отдела продаж по телефонам: +7 (4912) 24-59-59, 24-59-58, 24-59-57 или по e-maill: jais@jais.ru.
Опции
| Опция SSG6080AV-PU | Программная опция импульсной модуляции и генератора импульсов | 146 110 руб. | ||
| Опция SSG6080AV-PT | Программная опция генератора пачек импульсов | 179 550 руб. | ||
| Опция SSG6080AV-B1000 | рограммная опция увеличения полосы частот IQ модуляции до 1000 МГц | 880 935 руб. | ||
