АКИП-1197. Источник питания
Госреестр №96305-25 до 29.08.2030 г.
Версия для печати
- Общие данные
- Технические характеристики
- Комплектность
- Дополнительные материалы
- Примечание
Общие данные
АКИП-1197 линейный, программируемый 4-х канальный источник питания (ИП), предназначен для формирования стабильного выходного напряжения и тока с широкими пределами регулировки с целью использования в лабораторных и
промышленных условиях для питания исследуемых устройств (ИУ).
Источник АКИП-1197 имеет две группы независимых выходных параметров: 2 основных регулируемых канала 32В/ 3А с
режимами параллельного/ последовательного объединения (0-6А/ 0-64В) и автотрекинга каналов (Ведущий/Ведомый). Оснащен функциями постоянного напряжения (CV) и постоянного тока (CC) с режимами защиты от перенапряжения, перегрузки по току и перегрева. Источник имеет прямоугольную ВАХ, выдает максимальную выходную мощность до 297 Вт.
Расширенные функции: воспроизведение составного выходного профиля (List), задержка/ Delayer, отображение формы/Monitor, меню схем запуска/Trigger, USB-логгер выходных параметров/ Recorder для автоматизации тестов и документирования
данных. Обеспечивается точная регистрация переходных изменений напряжения питания и тока нагрузки (скорость выборки 8 кВыб/с). Поддержка выдачи тока импульсной формы от 1 мс. Время отработки по интерфейсу команды изменения параметра <10мс.

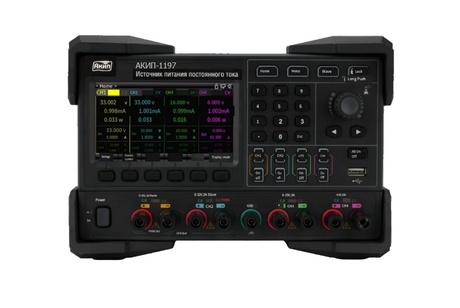

Выходные силовые клеммы расположены как на передней, так и задней панели источника питания, в том числе контакты

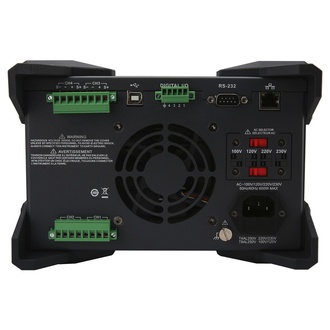

удаленного подключения Sense (+/ -). На задней панели также расположены интерфейсы RS232, USB, LAN и порт аналогового
программирования I/O
Технические характеристики
| Максимальное напряжение 1 канал | 32 В |
| Максимальное напряжение 2 канал | 32 В |
| Максимальное напряжение 3 канал | 15 В |
| Максимальное напряжение 4 канал | 6 В |
| Максимальный ток 1 канал | 3 А |
| Максимальный ток 2 канал | 3 А |
| Максимальный ток 3 канал | 3 А |
| Максимальный ток 4 канал | 6 А |
| Максимальная мощность | 297 Вт |
| Тип преобразования | Линейный |
| Возможность объединения каналов | Да |
| Возможность программирования | Да |
| ДУ (интерфейс) | RS232, USB, LAN, порт Digital I/O |
| 19” форм фактор | нет |
| Особенности | дискретность установки 1 мВ/ 0,1 мА. Выходные клеммы на передней и задней панели. Вольтметр и амперметр – 5 разрядов. Внутр. память настроек -10 групп (х3 параметра). Режим параллельного/ последовательного объединения, автотрекинг каналов (Кан1/ Кан2). Расширенные функции - сложный профиль Uвых (List), задержка/Delayer, отображение формы напряжения и тока/ Monitor, USB-регистратор выходных параметров/Recorder (8 кВыб/с). Удаленное подключение нагрузки (4-пр схема Sense +/-). Режимы стабилизации тока и напряжения (CC/ CV). Защита от перенапряжения, перегрузки по току и перегрева (OVP/ OCP/ OTP). Низкий уровень шумов и пульсаций (<350 мкВскз, <2 мАскз). Высота корпуса 3U, ширина ½ 19” стойки. Цветной ЖК- дисплей (диаг.11 см, TFT/WVGA, 480х272 точек) |
Комплектность
Источник питания АКИП-1197
Сетевой шнур питания 1 шт.
Интерфейсный кабель 1 шт.
Руководство по эксплуатации (РЭ) 1 шт.
