ADS-6332. Осциллограф цифровой
Госреестр № 91998-24 до 27.04.2029
Версия для печати
- Общие данные ADS-6332
- Технические характеристики ADS-6332
- Комплектность ADS-6332
- Дополнительные материалы ADS-6332
- Примечание ADS-6332
Общие данные ADS-6332

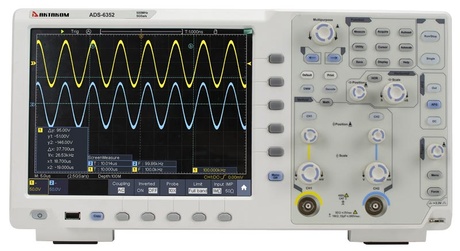

Двухканальный многофункциональный осциллограф ADS-6332 с полосой пропускания 350 МГц. Аналогично другим осциллографам Актаком серии ADS-6000 в ADS-6332 установлен сенсорный мультитач дисплей с размером 10,4", который позволяет проводить управление прибором и измерения при помощи касаний и жестов. Уже в стандартной поставке в одном корпусе объединены до 7 измерительных приборов.
Технические характеристики ADS-6332
Характеристики осциллографа
| Характеристика | Значение | |
|---|---|---|
| Полоса пропускания | 350 МГц | |
| Количество каналов | 2 | |
| Скорость захвата осциллограмм | 600 000 осц/сек | |
| Регистрация | Режим | Обычный, пиковый детектор, усреднение |
| Макс. дискредитация (реальное время) | 5 Гвыб/сек (2,5 Гвыб/сек на канал) | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ±2% в параллель 15 пФ±5 пФ 50 Ом | |
| Учет ослабления пробников | 0.001X - 1000X | |
| Максимальное входное напряжение | 1 MОм: ≤300 Вскз, 400 Вп-п (DC+AC) 50 Ом: 5 Вскз | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | |
| Задержка между каналами (типичное) | 150 пс | |
| Параметры горизонтальной системы | Интерполяция | sin (x)/x |
| Глубина записи | 400 М точек | |
| Коэффициент развертки | 500 пс/дел ~ 1000 с/дел, с шагом 1~2~5 | |
| Погрешность времени выборки и времени задержки | ±2,5 ppm | |
| Параметры вертикальной системы | АЦП | 8 бит |
| Вертикальное отклонение | 1 MОм: 1 мВ/дел ~ 10 В/дел 50 Ом: 1 мВ/дел ~ 1 В/дел | |
| Полоса пропускания для аналогового периодического сигнала | 350 МГц | |
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | |
| Время нарастания | ≤1 нс (типичное) | |
| Погрешность коэф. усиления | ±3% ≤1 мВ ±2% ≥2 мВ | |
| Измерения | Курсорные | ΔV и ΔT между курсорами, авто |
| Автоматические | Period, Frequency, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Screen Duty, Delay A→B ↑, Delay A→B↓, CycleRMS, Cursor RMS, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area | |
| Математические операции | +, -, *, /, FFT FFTrms, Intg, Diff, Sqrt, пользовательские; Цифровые фильтры: ФВЧ, ФНЧ, полосовой, режективный | |
| Сохранение во внутреннюю память | 100 осциллограмм | |
| Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса | |
| Частотомер | Диапазон | 2 Гц - полный диапазон |
| Разрядность | 6 цифр | |
| Тип запуска | Фронт, однократный запуск | |
| Декодирование сигналов последовательных шин | I²C, SPI, RS-232/UART, CAN | |
Цифровой мультиметр
| Разрешение дисплея | 4 1/2 разрядов (20000 отсчетов) |
| Входной импеданс | ≥10 МОм |
| Измерение постоянного напряжения | Диапазоны: 20 мВ/200 мВ Точность: ±(0,5% + 10 е.м.р.) Диапазоны: 2 В/200 В/200 В Точность: ±(0,3% + 5 е.м.р.) Диапазон: 1000 В Точность: ±(0,5% + 5 е.м.р.) |
| Измерение переменного напряжения | Диапазоны: 200 мВ/2 В/200 В/200 В Точность: ±(0,8% + 10 е.м.р.) Диапазон: 750 В Точность: ±(1,0% + 10 е.м.р.) |
| Измерение постоянного тока | Диапазон: 10 А Точность: ±(2.0% + 10 е.м.р.) |
| Измерение переменного тока | Диапазон: 10 А Точность: ±(2.5% + 10 е.м.р.) |
| Сопротивление | Диапазоны: 200 Ом/2 кОм/ 20 кОм/200 кОм/2 МОм Точность: ±(0,8% + 10 е.м.р.) Диапазоны: 20 МОм Точность: ±(1,0% + 10 е.м.р.) Диапазон: 100 МОм Точность: ±(5,0% + 10 е.м.р.) |
| Емкость | Диапазоны: 2 нФ ~ 20 мФ Точность: ±(4% + 10 е.м.р.) |
| Частота | Диапазон: 40 Гц ~ 400 Гц |
| Тест диодов | 0 В ~ 2.0 В |
| Неразрывность цепи | <50 Ом звуковой сигнал |
Дисплей
| Тип дисплея | диагональ 10,4” , ЖК, сенсорный тачскрин |
| Послесвечение | 1 сек, 2 сек, 5 сек, бесконечно, отключено. |
Выход для компенсации пробника
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1 MΩ. |
| Частота (типичное) | Меандр 1 кГц |

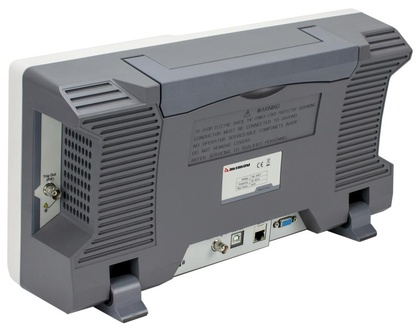

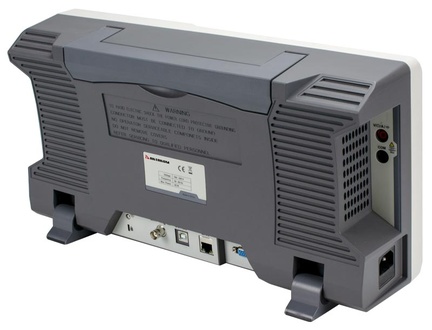

Интерфейс

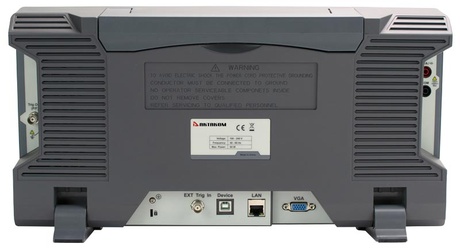

| Для связи с ПК | USB Host, USB device, LAN, VGA, Trig Out (Pass/Fail), EXT Trig In |
| Печать на принтер | PictBridge |
Питание
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Предохранитель | 2 A, T тип, 250 В |
Массо-габаритные параметры
| Габаритные размеры | 422 мм × 226 мм × 135 мм (Д*В*Г) |
| Вес | Около 5,0 кг |
Комплектность ADS-6332
| Наименование | Кол-во |
| Осциллограф | 1 шт. |
| Осциллографические щупы | 2 шт. |
| Кабель питания | 1 шт. |
| USB кабель для подключение к ПК | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Программное обеспечение | 1 шт. |
Дополнительные материалы ADS-6332
